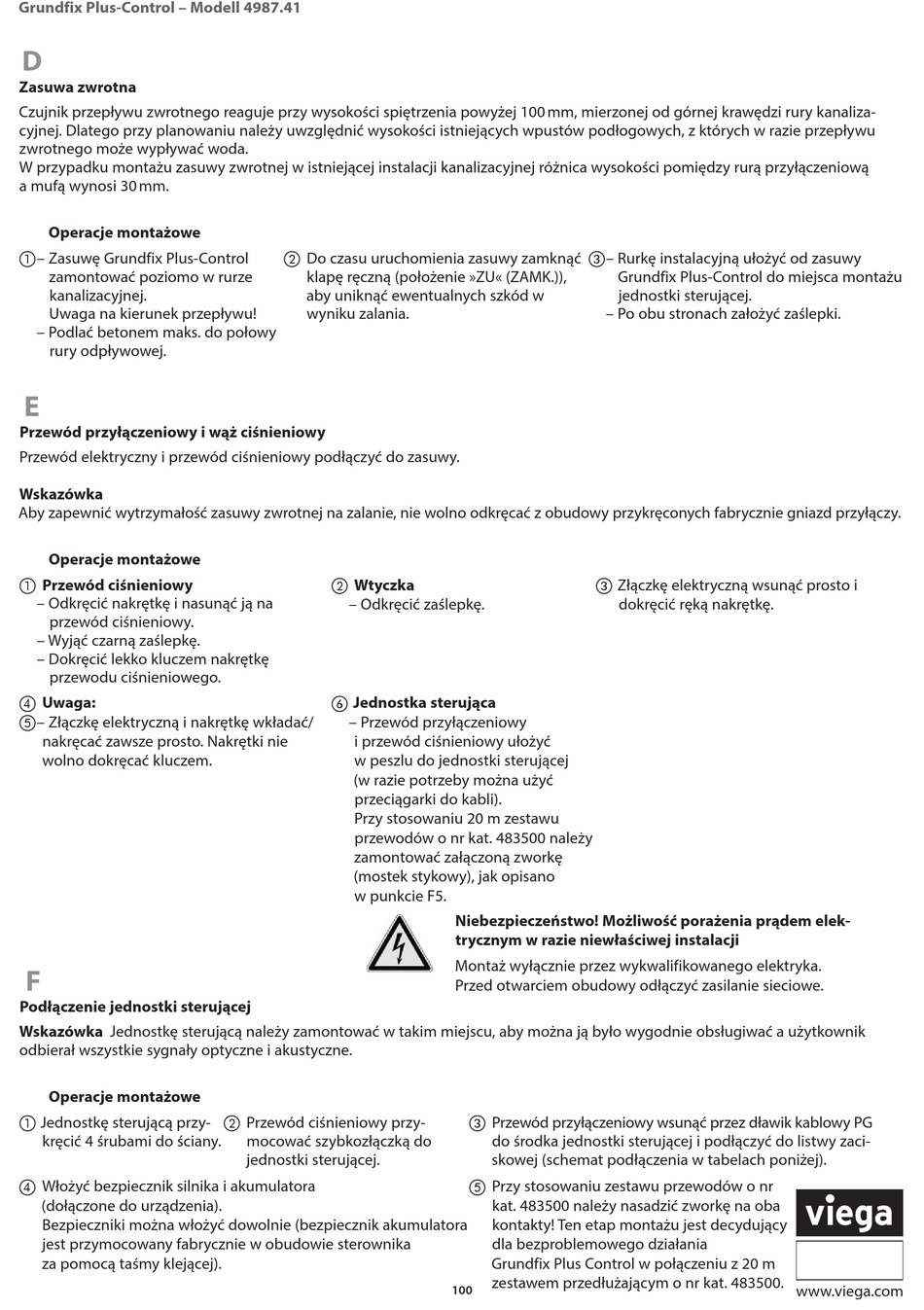

Grundfix Plus-Control – Modell 4987.41
D
Zasuwa zwrotna
Czujnik przepływu zwrotnego reaguje przy wysokości spiętrzenia powyżej 100 mm, mierzonej od górnej krawędzi rury kanaliza-
cyjnej. Dlatego przy planowaniu należy uwzględnić wysokości istniejących wpustów podłogowych, z których w razie przepływu
zwrotnego może wypływać woda.
W przypadku montażu zasuwy zwrotnej w istniejącej instalacji kanalizacyjnej różnica wysokości pomiędzy rurą przyłączeniową
a mufą wynosi 30 mm.
Operacje montażowe
– Zasuwę Grundfix Plus-Control
zamontować poziomo w rurze
kanalizacyjnej.
Uwaga na kierunek przepływu!
– Podlać betonem maks. do połowy
rury odpływowej.
E
Przewód przyłączeniowy i wąż ciśnieniowy
Przewód elektryczny i przewód ciśnieniowy podłączyć do zasuwy.
Wskazówka
Aby zapewnić wytrzymałość zasuwy zwrotnej na zalanie, nie wolno odkręcać z obudowy przykręconych fabrycznie gniazd przyłączy.
Operacje montażowe
 Przewód ciśnieniowy
– Odkręcić nakrętkę i nasunąć ją na
przewód ciśnieniowy.
– Wyjąć czarną zaślepkę.
– Dokręcić lekko kluczem nakrętkę
przewodu ciśnieniowego.
Uwaga:

– Złączkę elektryczną i nakrętkę wkładać/

nakręcać zawsze prosto. Nakrętki nie
wolno dokręcać kluczem.
F
Podłączenie jednostki sterującej
Wskazówka Jednostkę sterującą należy zamontować w takim miejscu, aby można ją było wygodnie obsługiwać a użytkownik
odbierał wszystkie sygnały optyczne i akustyczne.
Operacje montażowe
 Jednostkę sterującą przy-
kręcić 4 śrubami do ściany.
 Włożyć bezpiecznik silnika i akumulatora
(dołączone do urządzenia).
Bezpieczniki można włożyć dowolnie (bezpiecznik akumulatora
jest przymocowany fabrycznie w obudowie sterownika
za pomocą taśmy klejącej).
 Do czasu uruchomienia zasuwy zamknąć
klapę ręczną (położenie »ZU« (ZAMK.)),
aby uniknąć ewentualnych szkód w
wyniku zalania.
 Wtyczka
– Odkręcić zaślepkę.
 Jednostka sterująca
– Przewód przyłączeniowy
i przewód ciśnieniowy ułożyć
w peszlu do jednostki sterującej
(w razie potrzeby można użyć
przeciągarki do kabli).
Przy stosowaniu 20 m zestawu
przewodów o nr kat. 483500 należy
zamontować załączoną zworkę
(mostek stykowy), jak opisano
w punkcie F5.
 Przewód ciśnieniowy przy-
mocować szybkozłączką do
jednostki sterującej.
– Rurkę instalacyjną ułożyć od zasuwy
Grundfix Plus-Control do miejsca montażu
jednostki sterującej.
– Po obu stronach założyć zaślepki.
 Złączkę elektryczną wsunąć prosto i
dokręcić ręką nakrętkę.
Niebezpieczeństwo! Możliwość porażenia prądem elek-
trycznym w razie niewłaściwej instalacji
Montaż wyłącznie przez wykwalifikowanego elektryka.
Przed otwarciem obudowy odłączyć zasilanie sieciowe.
 Przewód przyłączeniowy wsunąć przez dławik kablowy PG
do środka jednostki sterującej i podłączyć do listwy zaci-
skowej (schemat podłączenia w tabelach poniżej).
 Przy stosowaniu zestawu przewodów o nr
kat. 483500 należy nasadzić zworkę na oba
kontakty! Ten etap montażu jest decydujący
dla bezproblemowego działania
Grundfix Plus Control w połączeniu z 20 m
zestawem przedłużającym o nr kat. 483500.
