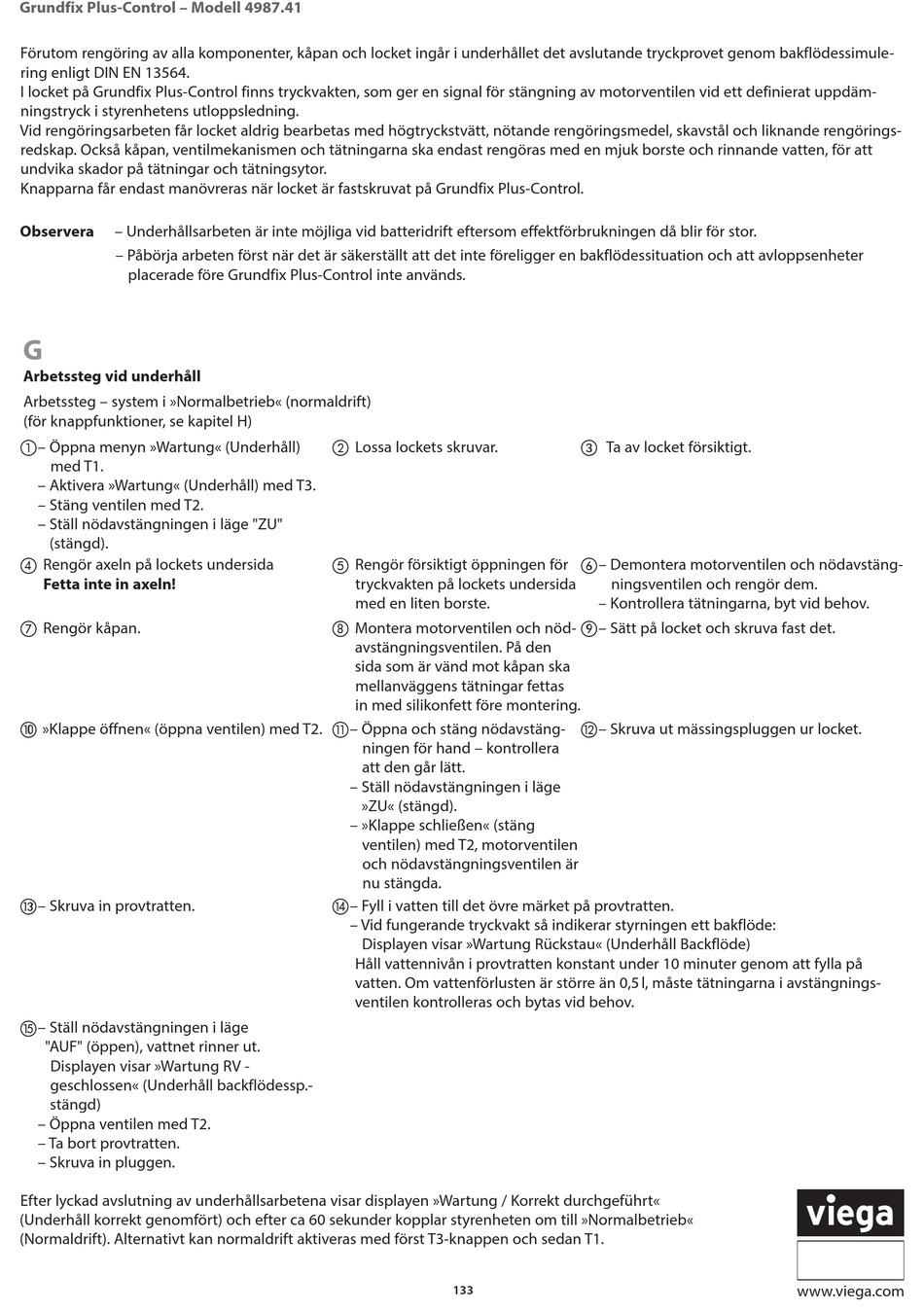

Viega Grundfix Plus-Control Manual page 133

Grundfix Plus-Control – Modell 4987.41
Förutom rengöring av alla komponenter, kåpan och locket ingår i underhållet det avslutande tryckprovet genom bakflödessimule-
ring enligt DIN EN 13564.
I locket på Grundfix Plus-Control finns tryckvakten, som ger en signal för stängning av motorventilen vid ett definierat uppdäm-
ningstryck i styrenhetens utloppsledning.
Vid rengöringsarbeten får locket aldrig bearbetas med högtryckstvätt, nötande rengöringsmedel, skavstål och liknande rengörings-
redskap. Också kåpan, ventilmekanismen och tätningarna ska endast rengöras med en mjuk borste och rinnande vatten, för att
undvika skador på tätningar och tätningsytor.
Knapparna får endast manövreras när locket är fastskruvat på Grundfix Plus-Control.
Observera – Underhållsarbeten är inte möjliga vid batteridrift eftersom effektförbrukningen då blir för stor.
– Påbörja arbeten först när det är säkerställt att det inte föreligger en bakflödessituation och att avloppsenheter
placerade före Grundfix Plus-Control inte används.
G
Arbetssteg vid underhåll
Arbetssteg – system i »Normalbetrieb« (normaldrift)
(för knappfunktioner, se kapitel H)
– Öppna menyn »Wartung« (Underhåll)
med T1.
– Aktivera »Wartung« (Underhåll) med T3.
– Stäng ventilen med T2.
– Ställ nödavstängningen i läge "ZU"
(stängd).
 Rengör axeln på lockets undersida
Fetta inte in axeln!
 Rengör kåpan.
 »Klappe öffnen« (öppna ventilen) med T2. – Öppna och stäng nödavstäng-
– Skruva in provtratten.
– Ställ nödavstängningen i läge
"AUF" (öppen), vattnet rinner ut.
Displayen visar »Wartung RV -
geschlossen« (Underhåll backflödessp.-
stängd)
– Öppna ventilen med T2.
– Ta bort provtratten.
– Skruva in pluggen.
Efter lyckad avslutning av underhållsarbetena visar displayen »Wartung / Korrekt durchgeführt«
(Underhåll korrekt genomfört) och efter ca 60 sekunder kopplar styrenheten om till »Normalbetrieb«
(Normaldrift). Alternativt kan normaldrift aktiveras med först T3-knappen och sedan T1.
 Lossa lockets skruvar.
 Rengör försiktigt öppningen för
tryckvakten på lockets undersida
med en liten borste.
 Montera motorventilen och nöd-
avstängningsventilen. På den
sida som är vänd mot kåpan ska
mellanväggens tätningar fettas
in med silikonfett före montering.
ningen för hand – kontrollera
att den går lätt.
– Ställ nödavstängningen i läge
»ZU« (stängd).
– »Klappe schließen« (stäng
ventilen) med T2, motorventilen
och nödavstängningsventilen är
nu stängda.
– Fyll i vatten till det övre märket på provtratten.
– Vid fungerande tryckvakt så indikerar styrningen ett bakflöde:
Displayen visar »Wartung Rückstau« (Underhåll Backflöde)
Håll vattennivån i provtratten konstant under 10 minuter genom att fylla på
vatten. Om vattenförlusten är större än 0,5 l, måste tätningarna i avstängnings-
ventilen kontrolleras och bytas vid behov.
133
 Ta av locket försiktigt.
– Demontera motorventilen och nödavstäng-
ningsventilen och rengör dem.
– Kontrollera tätningarna, byt vid behov.
– Sätt på locket och skruva fast det.
– Skruva ut mässingspluggen ur locket.
