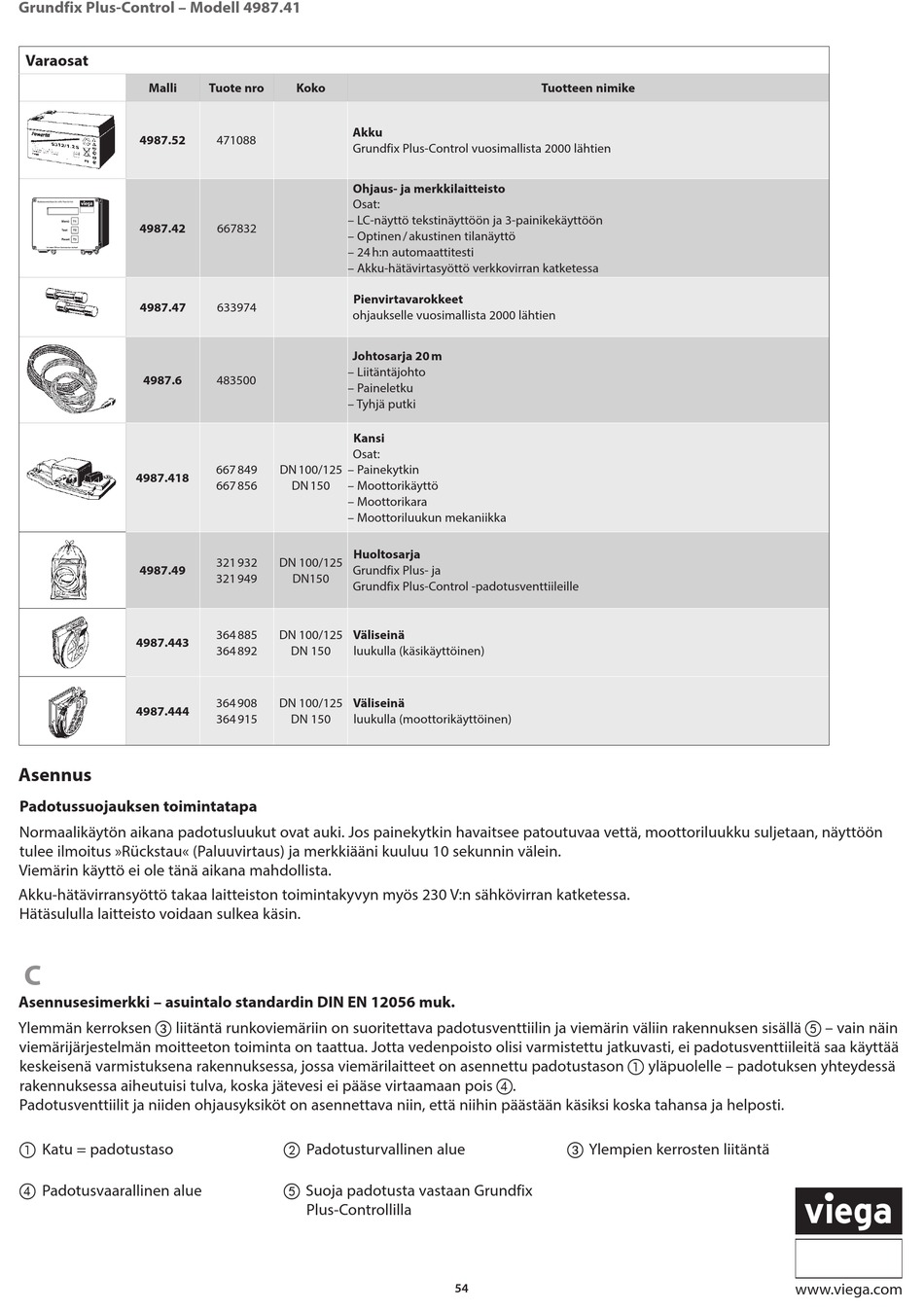

Grundfix Plus-Control – Modell 4987.41

Varaosat

Malli
4987.52
4987.42
4987.47
4987.6
4987.418
4987.49
4987.443
4987.444

Asennus

Padotussuojauksen toimintatapa
Normaalikäytön aikana padotusluukut ovat auki. Jos painekytkin havaitsee patoutuvaa vettä, moottoriluukku suljetaan, näyttöön
tulee ilmoitus »Rückstau« (Paluuvirtaus) ja merkkiääni kuuluu 10 sekunnin välein.
Viemärin käyttö ei ole tänä aikana mahdollista.
Akku-hätävirransyöttö takaa laitteiston toimintakyvyn myös 230 V:n sähkövirran katketessa.
Hätäsululla laitteisto voidaan sulkea käsin.
C
Asennusesimerkki – asuintalo standardin DIN EN 12056 muk.
Ylemmän kerroksen  liitäntä runkoviemäriin on suoritettava padotusventtiilin ja viemärin väliin rakennuksen sisällä  – vain näin
viemärijärjestelmän moitteeton toiminta on taattua. Jotta vedenpoisto olisi varmistettu jatkuvasti, ei padotusventtiileitä saa käyttää
keskeisenä varmistuksena rakennuksessa, jossa viemärilaitteet on asennettu padotustason  yläpuolelle – padotuksen yhteydessä
rakennuksessa aiheutuisi tulva, koska jätevesi ei pääse virtaamaan pois .
Padotusventtiilit ja niiden ohjausyksiköt on asennettava niin, että niihin päästään käsiksi koska tahansa ja helposti.
 Katu = padotustaso
 Padotusvaarallinen alue
Tuote nro Koko
Akku
471088
Grundfix Plus-Control vuosimallista 2000 lähtien
Ohjaus- ja merkkilaitteisto
Osat:
– LC-näyttö tekstinäyttöön ja 3-painikekäyttöön
667832
– Optinen / akustinen tilanäyttö
– 24 h:n automaattitesti
– Akku-hätävirtasyöttö verkkovirran katketessa
Pienvirtavarokkeet
633974
ohjaukselle vuosimallista 2000 lähtien
Johtosarja 20 m
– Liitäntäjohto
483500
– Paineletku
– Tyhjä putki
Kansi
Osat:
667 849 DN 100/125 – Painekytkin
667 856 DN 150 – Moottorikäyttö
– Moottorikara
– Moottoriluukun mekaniikka
Huoltosarja
321 932 DN 100/125
Grundfix Plus- ja
321 949 DN150
Grundfix Plus-Control -padotusventtiileille
Väliseinä
364 885 DN 100/125
364 892 DN 150 luukulla (käsikäyttöinen)
364 908 DN 100/125 Väliseinä
364 915 DN 150 luukulla (moottorikäyttöinen)
 Padotusturvallinen alue
 Suoja padotusta vastaan Grundfix
Plus-Controllilla
Tuotteen nimike
 Ylempien kerrosten liitäntä
