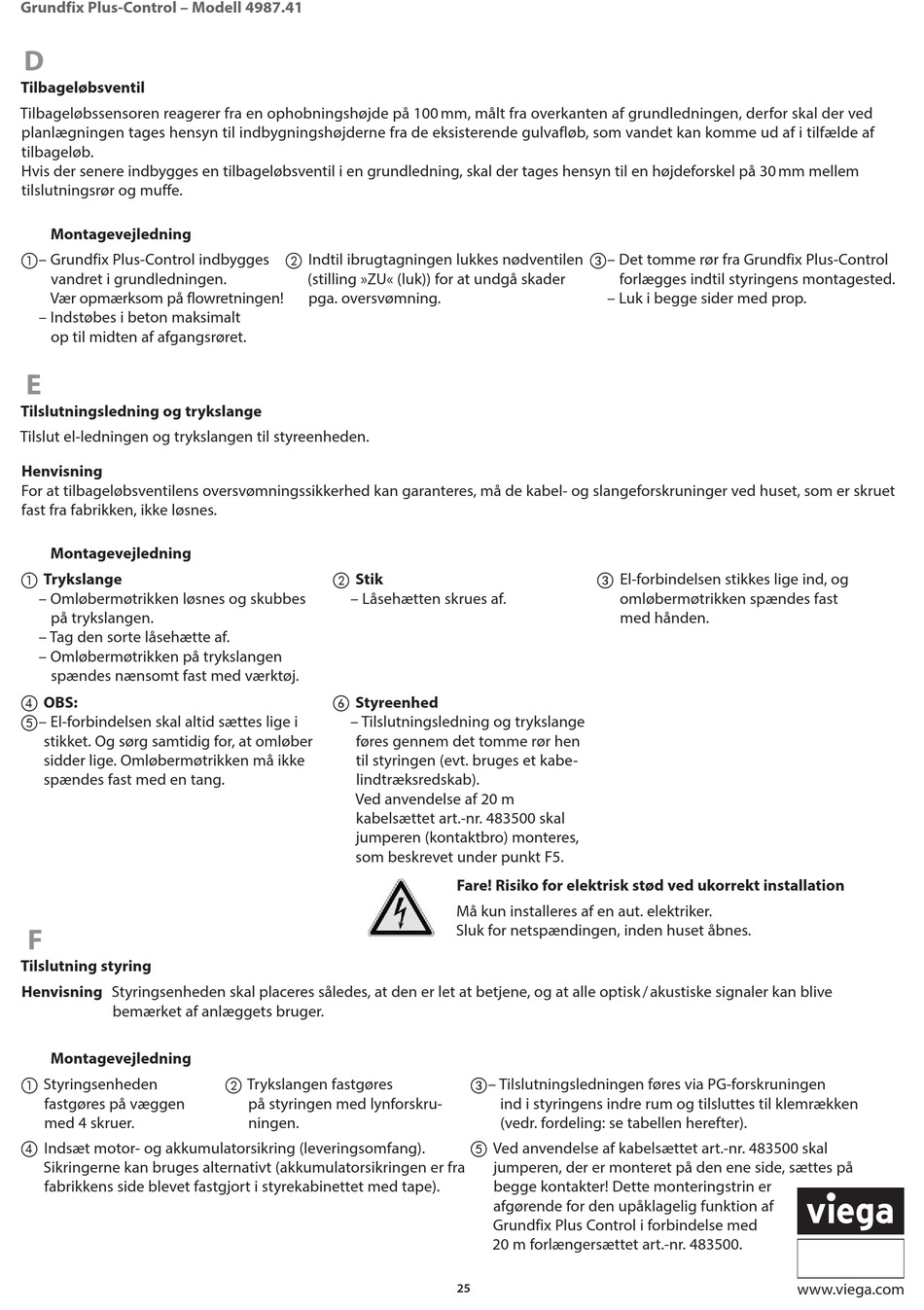

Grundfix Plus-Control – Modell 4987.41
D
Tilbageløbsventil
Tilbageløbssensoren reagerer fra en ophobningshøjde på 100 mm, målt fra overkanten af grundledningen, derfor skal der ved
planlægningen tages hensyn til indbygningshøjderne fra de eksisterende gulvafløb, som vandet kan komme ud af i tilfælde af
tilbageløb.
Hvis der senere indbygges en tilbageløbsventil i en grundledning, skal der tages hensyn til en højdeforskel på 30 mm mellem
tilslutningsrør og muffe.
Montagevejledning
– Grundfix Plus-Control indbygges
vandret i grundledningen.
Vær opmærksom på flowretningen!
– Indstøbes i beton maksimalt
op til midten af afgangsrøret.
E
Tilslutningsledning og trykslange
Tilslut el-ledningen og trykslangen til styreenheden.
Henvisning
For at tilbageløbsventilens oversvømningssikkerhed kan garanteres, må de kabel- og slangeforskruninger ved huset, som er skruet
fast fra fabrikken, ikke løsnes.
Montagevejledning
 Trykslange
– Omløbermøtrikken løsnes og skubbes
på trykslangen.
– Tag den sorte låsehætte af.
– Omløbermøtrikken på trykslangen
spændes nænsomt fast med værktøj.
OBS:

– El-forbindelsen skal altid sættes lige i

stikket. Og sørg samtidig for, at omløber
sidder lige. Omløbermøtrikken må ikke
spændes fast med en tang.
F
Tilslutning styring
Henvisning Styringsenheden skal placeres således, at den er let at betjene, og at alle optisk / akustiske signaler kan blive
bemærket af anlæggets bruger.
Montagevejledning
 Styringsenheden
fastgøres på væggen
med 4 skruer.
 Indsæt motor- og akkumulatorsikring (leveringsomfang).
Sikringerne kan bruges alternativt (akkumulatorsikringen er fra
fabrikkens side blevet fastgjort i styrekabinettet med tape).
 Indtil ibrugtagningen lukkes nødventilen
(stilling »ZU« (luk)) for at undgå skader
pga. oversvømning.
 Stik
– Låsehætten skrues af.
 Styreenhed
– Tilslutningsledning og trykslange
føres gennem det tomme rør hen
til styringen (evt. bruges et kabe-
lindtræksredskab).
Ved anvendelse af 20 m
kabelsættet art.-nr. 483500 skal
jumperen (kontaktbro) monteres,
som beskrevet under punkt F5.
 Trykslangen fastgøres
på styringen med lynforskru-
ningen.
– Det tomme rør fra Grundfix Plus-Control
forlægges indtil styringens montagested.
– Luk i begge sider med prop.
 El-forbindelsen stikkes lige ind, og
omløbermøtrikken spændes fast
med hånden.
Fare! Risiko for elektrisk stød ved ukorrekt installation
Må kun installeres af en aut. elektriker.
Sluk for netspændingen, inden huset åbnes.
– Tilslutningsledningen føres via PG-forskruningen
ind i styringens indre rum og tilsluttes til klemrækken
(vedr. fordeling: se tabellen herefter).
 Ved anvendelse af kabelsættet art.-nr. 483500 skal
jumperen, der er monteret på den ene side, sættes på
begge kontakter! Dette monteringstrin er
afgørende for den upåklagelig funktion af
Grundfix Plus Control i forbindelse med
20 m forlængersættet art.-nr. 483500.
25
