第 2 步：确保没有问题的电气连接，插上电源线

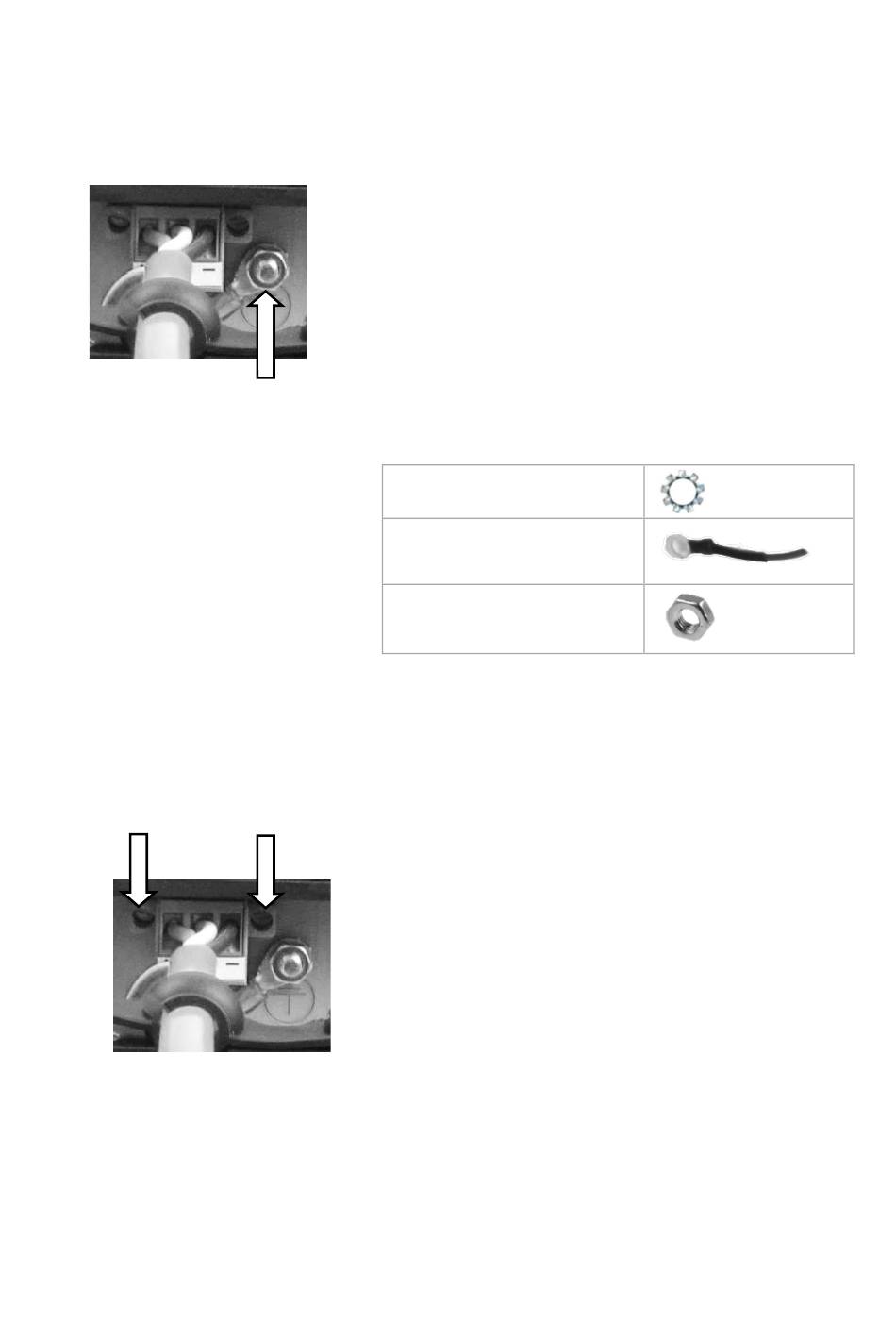

A) 准备接地销
接地销，由工厂固
定于此：
− 1 x 齿盘
D=8.5 d=4.2 t=0.5 ST Ni
− 1 x 螺母 (W)
B=6 M4*0.7 H=2.5 ST Zn
B) 连接电源线
安装螺栓
− 从接地销上卸下螺母。
齿盘保留在接地销上。
− 将电源线的环舌插到接地销上，环舌的扁
平侧指向 DLT-V72 连接板。
− 最后，插入螺母并拧紧。
注意：要确保电气连接无错误，重要的是接
地销上的组件顺序须正确（从内向外）：
齿盘（内部）
电源线环舌（中）
螺母（外）
− 将 DC 电源线插到 DC 插槽上。
− 用手拧紧固定螺栓。
85
