3.2 Anschlüsse unter der Antenne oder Blindkappe
Unter der DLT-V72-Antenne bzw. unter der Blindkappe (bei Geräten ohne Funk-
Ausstattung) befinden sich folgende Anschlüsse:
− Service-USB (USB 3.0 Host, SUPERSPEED
− CFast-Slot
− Mini-SIM-Karten-Slot (optional)
ACHTUNG: Sachschäden
− Antennen bzw. Blindkappen dürfen nur von qualifiziertem Fachpersonal und nur für
die Dauer von Servicearbeiten demontiert werden.
− Den DLT-V72 ausschalten, bevor die Antenne bzw. Blindkappe demontiert wird.
− Karten und Stick erst einstecken/entfernen, wenn das Gerät komplett stromlos ist.
− Achtung: Karten und Sticks sorgfältig festhalten und präzise in die Anschlüsse
einschieben, damit sie nicht ins Geräteinnere fallen.
DLT-V72 mit WLAN-Antenne
Die Antennenkappe vorschriftsmäßig demontieren.

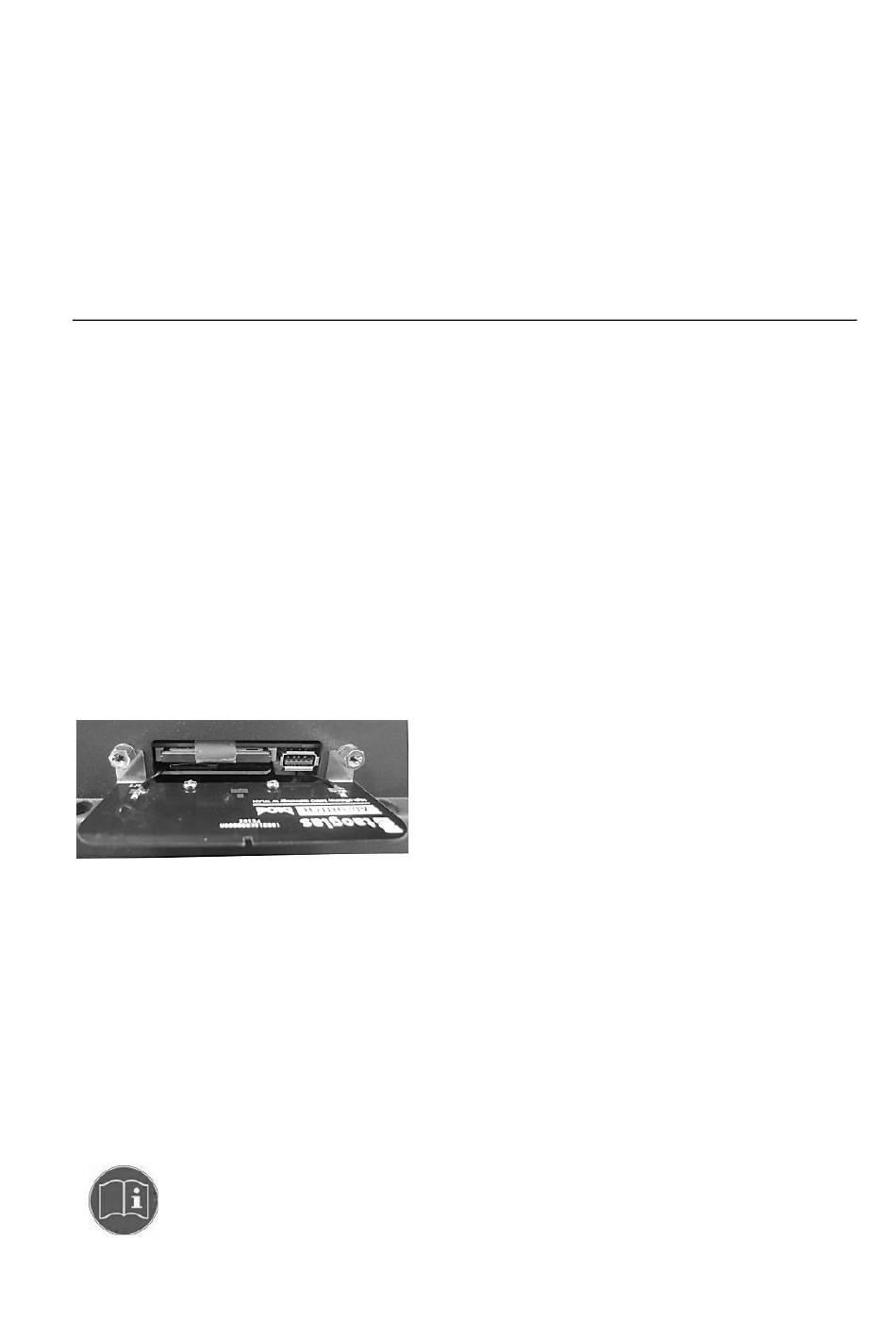

Die Anschlüsse unter der Antennenkappe sind nun zugänglich:
DLT-V72 mit WLAN, WWAN, LTE 4G Antenne
− Die Antennenkappe vom Gerät lösen.
− Das Funkmodul der Antenne demontieren.
− Achtung: Dieses Funkmodul vorsichtig vom Gerät entfernen, es ist mit dünnen
Verbindungskabeln an der Funkkarte im Geräteinneren befestigt. Wird ein
Verbindungskabel beschädigt oder gelöst, ist kein Funk-Betrieb mehr möglich.
Beschreibung und benötigte Werkzeuge zum Öffnen der Antenne in der
„DLT-V72-Betriebsanleitung" nachlesen.
)
