Comelit VIP System Installer Manual page 45

Dip switch programming table
Codice /
Dip switch ON Nome / Name
Code
1 1
2 2
3 1.2
4 3
5 1.3
6 2.3
7 1,2,3
8 4
9 1.4
10 2.4
11 1,2,4
12 3.4
13 1,3,4
14 2,3,4
15 1,2,3,4
16 5
17 1.5
18 2.5
19 1,2,5
20 3.5
21 1,3,5
22 2,3,5
23 1,2,3,5
24 4.5
25 1,4,5
26 2,4,5
27 1,2,4,5
28 3,4,5
29 1,3,4,5
30 2,3,4,5
31 1,2,3,4,5
32 6
33 1.6
34 2.6
35 1,2,6
36 3.6
37 1,3,6
38 2,3,6
39 1,2,3,6
40 4.6
41 1,4,6
42 2,4,6
43 1,2,4,6
44 3,4,6
45 1,3,4,6
46 2,3,4,6
47 1,2,3,4,6
48 5.6
49 1,5,6
50 2,5,6
51 1,2,5,6
52 3,5,6
53 1,3,5,6
54 2,3,5,6
55 1,2,3,5,6
56 4,5,6
57 1,4,5,6
58 2,4,5,6
59 1,2,4,5,6
60 3,4,5,6
61 1,3,4,5,6
62 2,3,4,5,6
63 1,2,3,4,5.6
64 7

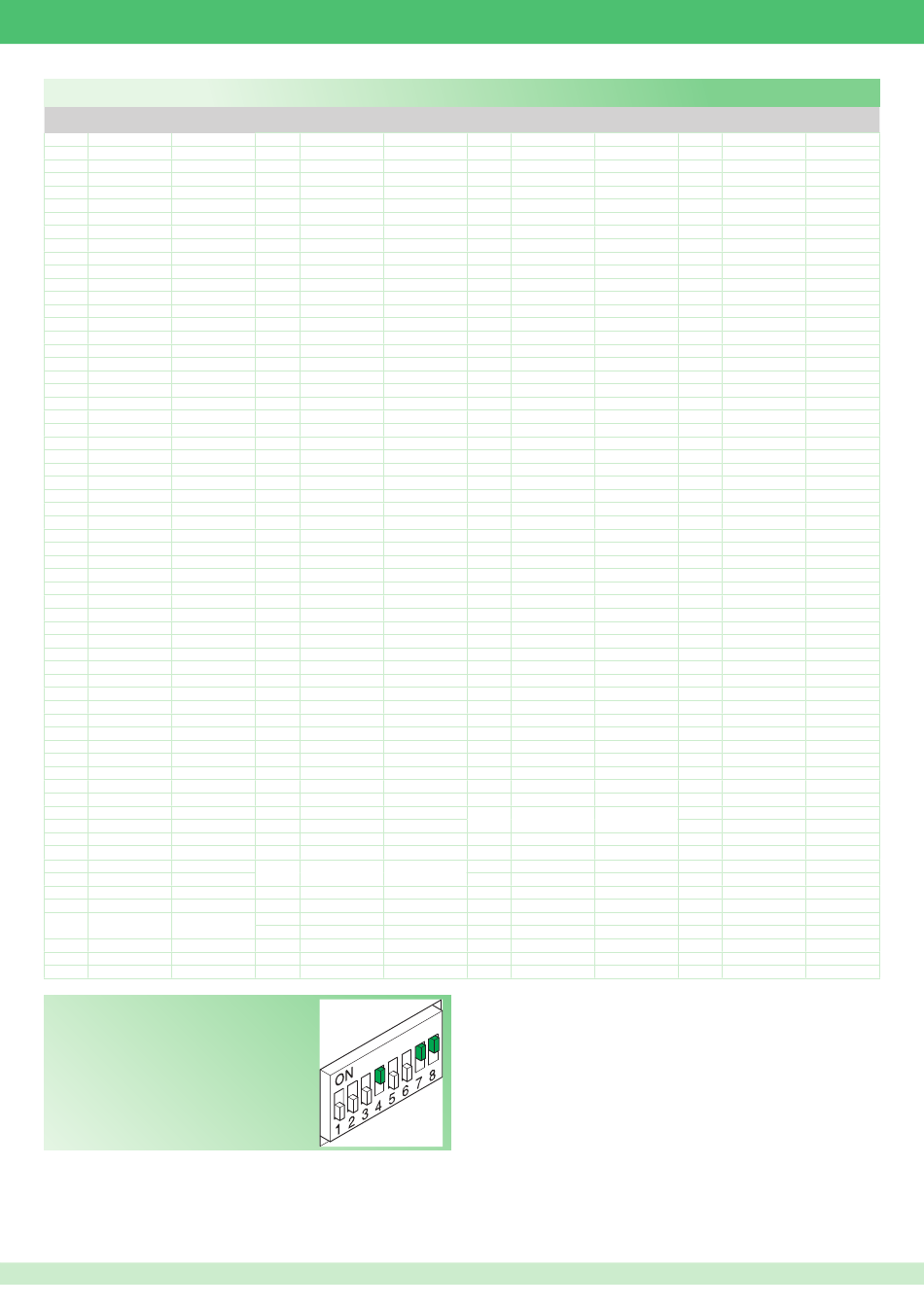

EXAMPLE setting code 200.
Codice /
Dip switch ON Nome / Name
Code
65 1.7
66 2.7
67 1,2,7
68 3.7
69 1,3,7
70 2,3,7
71 1,2,3,7
72 4.7
73 1,4,7
74 2,4,7
75 1,2,4,7
76 3,4,7
77 1,3,4,7
78 2,3,4,7
79 1,2,3,4,7
80 5.7
81 1,5,7
82 2,5,7
83 1,2,5,7
84 3,5,7
85 1,3,5,7
86 2,3,5,7
87 1,2,3,5,7
88 4,5,7
89 1,4,5,7
90 2,4,5,7
91 1,2,4,5,7
92 3,4,5,7
93 1,3,4,5,7
94 2,3,4,5,7
95 1,2,3,4,5.7
96 6.7
97 1,6,7
98 2,6,7
99 1,2,6,7
100 3,6,7
101 1,3,6,7
102 2,3,6,7
103 1,2,3,6,7
104 4,6,7
105 1,4,6,7
106 2,4,6,7
107 1,2,4,6,7
108 3,4,6,7
109 1,3,4,6,7
110 2,3,4,6,7
111 1,2,3,4,6.7
112 5.67
113 1,5,6,7
114 2,5,6,7
115 1,2,5,6,7
116 3,5,6,7
117 1,3,5,6,7
118 2,3,5,6,7
119 1,2,3,5,6.7
120 4,5,6,7
121 1,4,5,6,7
122 2,4,5,6,7
123 1,2,4,5,6.7
124 3,4,5,6,7
125 1,3,4,5,6.7
126 2,3,4,5,6.7
127 1,2,3,4,5,6,7
128 8
Codice /
Dip switch ON Nome / Name
Code
129 1.8
130 2.8
131 1,2,8
132 3.8
133 1,3,8
134 2,3,8
135 1,2,3,8
136 4.8
137 1,4,8
138 2,4,8
139 1,2,4,8
140 3,4,8
141 1,3,4,8
142 2,3,4,8
143 1,2,3,4,8
144 5.8
145 1,5,8
146 2,5,8
147 1,2,5,8
148 3,5,8
149 1,3,5,8
150 2,3,5,8
151 1,2,3,5,8
152 4,5,8
153 1,4,5,8
154 2,4,5,8
155 1,2,4,5,8
156 3,4,5,8
157 1,3,4,5,8
158 2,3,4,5,8
159 1,2,3,4,5.8
160 6.8
161 1,6,8
162 2,6,8
163 1,2,6,8
164 3,6,8
165 1,3,6,8
166 2,3,6,8
167 1,2,3,6,8
168 4,6,8
169 1,4,6,8
170 2,4,6,8
171 1,2,4,6,8
172 3,4,6,8
173 1,3,4,6,8
174 2,3,4,6,8
175 1,2,3,4,6.8
176 5,6,8
177 1,5,6,8
178 2,5,6,8
179 1,2,5,6,8
180 3,5,6,8
181 1,3,5,6,8
182 2,3,5,6,8
183 1,2,3,5,6.8
184 4,5,6,8
185 1,4,5,6,8
186 2,4,5,6,8
187 1,2,4,5,6.8
188 3,4,5,6,8
189 1,3,4,5,6.8
190 2,3,4,5,6.8
191 1,2,3,4,5,6,8
192 7.8
Codice /
Dip switch ON Nome / Name
Code
193 1,7,8
194 2,7,8
195 1,2,7,8
196 3,7,8
197 1,3,7,8
198 2,3,7,8
199 1,2,3,7,8
200 4,7,8
201 1,4,7,8
202 2,4,7,8
203 1,2,4,7,8
204 3,4,7,8
205 1,3,4,7,8
206 2,3,4,7,8
207 1,2,3,4,7.8
208 5,7,8
209 1,5,7,8
210 2,5,7,8
211 1,2,5,7,8
212 3,5,7,8
213 1,3,5,7,8
214 2,3,5,7,8
215 1,2,3,5,7.8
216 4,5,7,8
217 1,4,5,7,8
218 2,4,5,7,8
219 1,2,4,5,7.8
220 3,4,5,7,8
221 1,3,4,5,7.8
222 2,3,4,5,7.8
223 1,2,3,4,5,7,8
224 6,7,8
225 1,6,7,8
226 2,6,7,8
227 1,2,6,7,8
228 3,6,7,8
229 1,3,6,7,8
230 2,3,6,7,8
231 1,2,3,6,7.8
232 4,6,7,8
233 1,4,6,7,8
234 2,4,6,7,8
235 1,2,4,6,7.8
236 3,4,6,7,8
237 1,3,4,6,7.8
238 2,3,4,6,7.8
239 1,2,3,4,6,7,8
240 5,6,7,8
241 1,5,6,7,8
242 2,5,6,7,8
243 1,2,5,6,7.8
244 3,5,6,7,8
245 1,3,5,6,7.8
246 2,3,5,6,7.8
247 1,2,3,5,6,7,8
248 4,5,6,7,8
249 1,4,5,6,7.8
250 2,4,5,6,7.8
251 1,2,4,5,6,7,8
252 3,4,5,6,7.8
253 1,3,4,5,6,7,8
254 2,3,4,5,6,7,8
255 1,2,3,4,5,6,7.8
