Die Module - Duplo DocuCutter CC-229 Service And Parts Manual

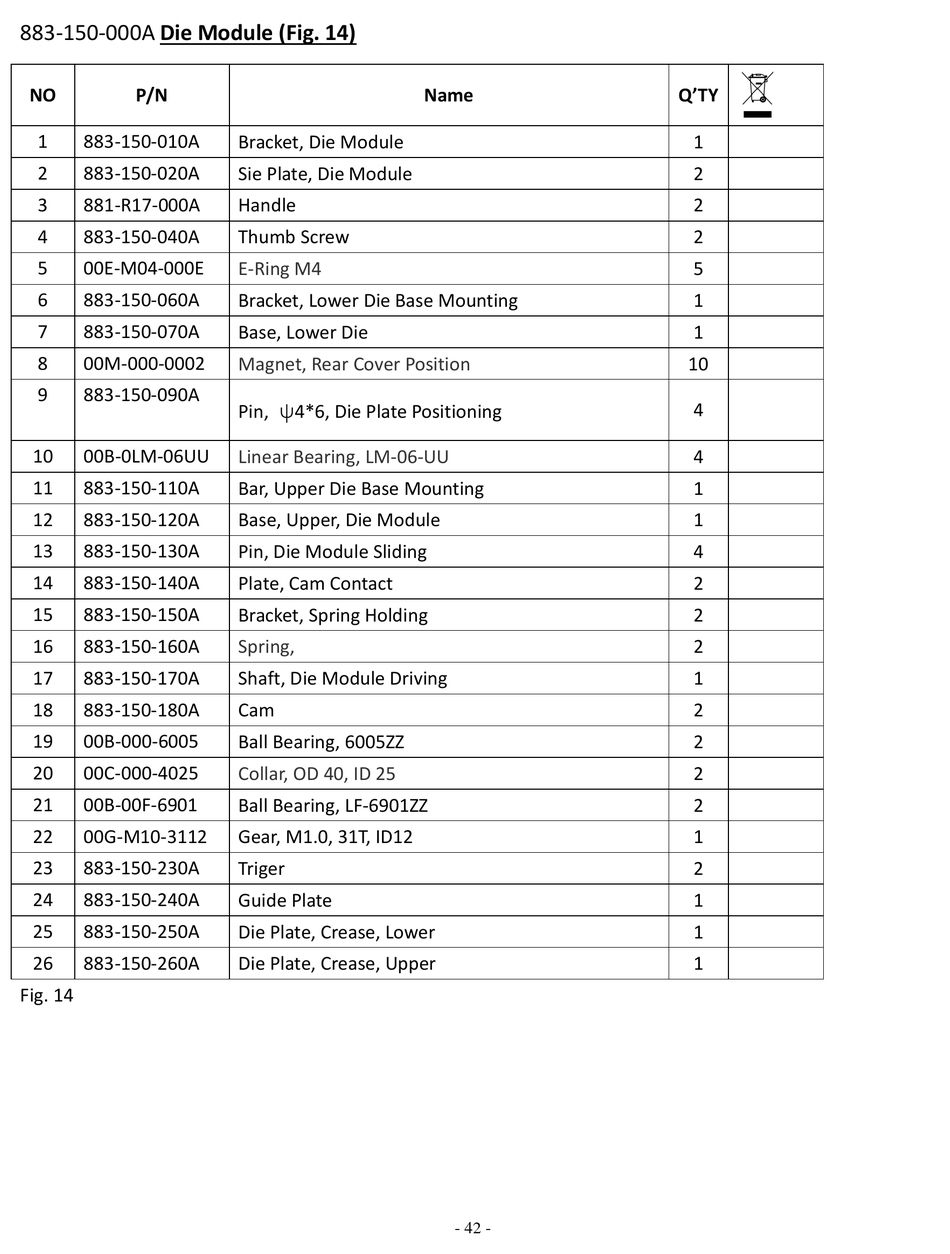

883-150-000A Die Module (Fig. 14)
NO P/N
1 883-150-010A
2 883-150-020A
3 881-R17-000A
4 883-150-040A
5 00E-M04-000E
6 883-150-060A
7 883-150-070A
8 00M-000-0002
9 883-150-090A
10 00B-0LM-06UU
11 883-150-110A
12 883-150-120A
13 883-150-130A
14 883-150-140A
15 883-150-150A
16 883-150-160A
17 883-150-170A
18 883-150-180A
19 00B-000-6005
20 00C-000-4025
21 00B-00F-6901
22 00G-M10-3112
23 883-150-230A
24 883-150-240A
25 883-150-250A
26 883-150-260A
Fig. 14
Bracket, Die Module
Sie Plate, Die Module
Handle
Thumb Screw
E-Ring M4
Bracket, Lower Die Base Mounting
Base, Lower Die
Magnet, Rear Cover Position
Pin, ψ4*6, Die Plate Positioning
Linear Bearing, LM-06-UU
Bar, Upper Die Base Mounting
Base, Upper, Die Module
Pin, Die Module Sliding
Plate, Cam Contact
Bracket, Spring Holding
Spring,
Shaft, Die Module Driving
Cam
Ball Bearing, 6005ZZ
Collar, OD 40, ID 25
Ball Bearing, LF-6901ZZ
Gear, M1.0, 31T, ID12
Triger
Guide Plate
Die Plate, Crease, Lower
Die Plate, Crease, Upper
Name
- 42 -
Q'TY
1
2
2
2
5
1
1
10
4
4
1
1
4
2
2
2
1
2
2
2
2
1
2
1
1
1
