Sicherheit

Saugplatte befestigen

8.3
Die Saugplatte ist nicht im Lieferumfang enthalten.
Der Betreiber ist verantwortlich für die Auslegung der Saugplatte in Abhängigkeit
von den Lasteigenschaften (Oberfläche, Dichtheit, Gewicht).
Die maximal zulässige Traglast der Saugplatte bestimmt die maximal
zulässige Traglast des gesamten Hebegeräts (siehe Traglastschild der
Saugplatte).
Der Betreiber verpflichtet sich, die statische Festigkeit und die Haltekräfte in
Abhängigkeit vom erreich- baren Vakuum nachzuweisen sowie die
Sicherheitsfaktoren einzuhalten. Hierbei ist die Norm
DIN EN 13155 in ihrer zur Zeit der Montage gültigen Fassung als Grundlage zu nehmen.
Probst GmbH übernimmt keine Haftung für Schäden, die durch die Verwendung
einer ungeeigneten Saugplatte entstanden sind.
WARNUNG

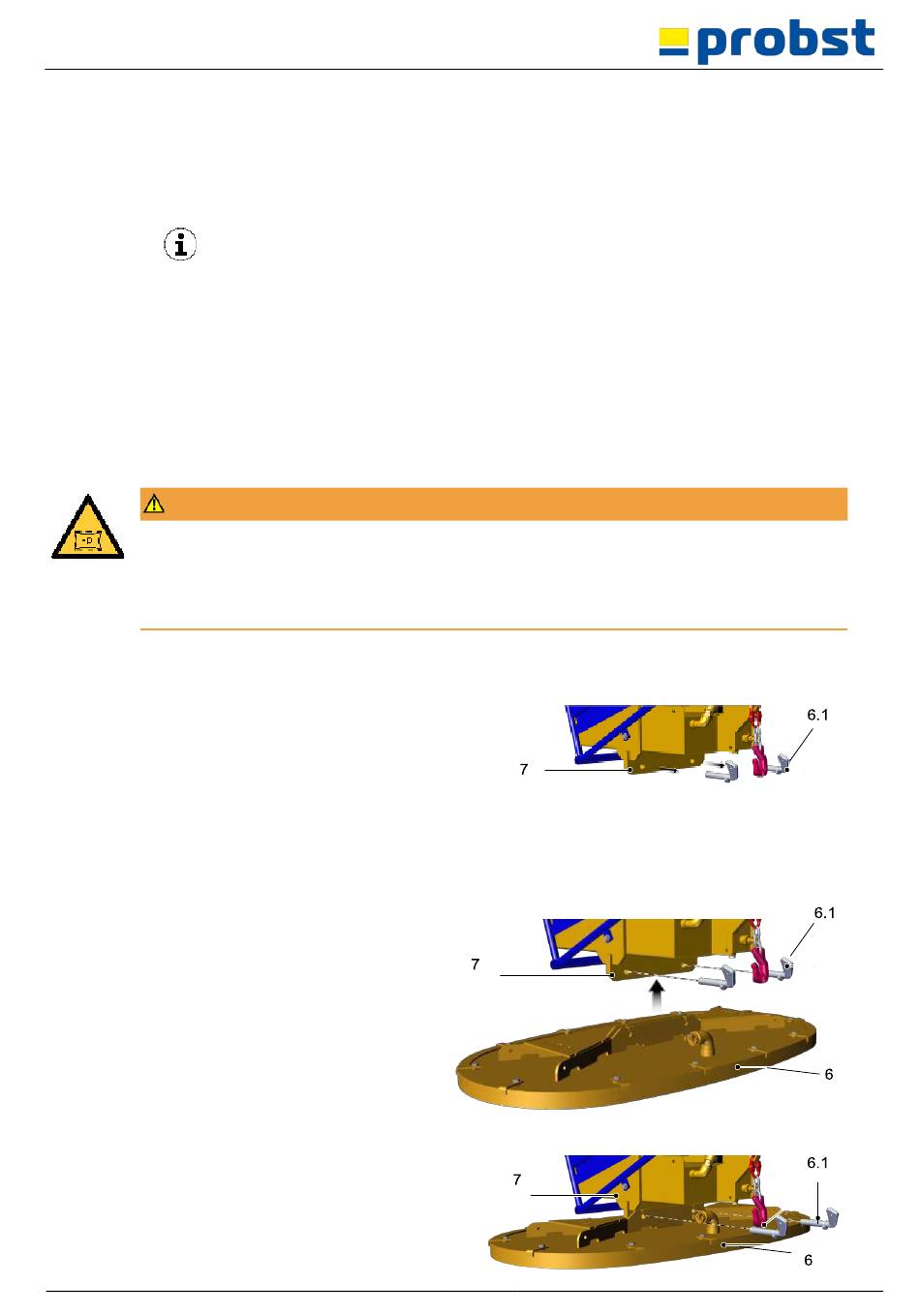

1. Das Hebegerät an
einer geeigneten
Hebehilfe
anschlagen.
2. Beide Sicherungsbolzen (6.1) entfernen.
3. Die Saugplatte (6) am
Grundkörper (7) ansetzen.
Bei schweren Saugplatten
eine geeignete Hebehilfe
verwenden.
Die Saugplatte (6) mit den beiden Sicherungsbolzen (6.1)
am Grundkörper (7) befestigen.
52400043
Unerwartetes Einschalten beim Befestigen der Saugplatte
Verletzungsgefahr durch Vakuum!
 Sicherstellen, dass der Vakuum-Erzeuger während der Montage
der Saugplatte nicht eingeschaltet werden kann.
29 / 49 DE
