Schritt 5: QS-Bus-Verdrahtung
ACHTUNG! Stromschlaggefahr. Gefahr schw-
erer oder tödlicher Verletzungen. KEINE SPAN-
NUNGSFÜHRENDEN LEITUNGEN ANSCHLIESSEN!
Unterbrechen Sie die Stromversorgung am Sicherungsau-
tomaten oder Trennschalter, bevor Energi Savr Node QS
angeschlossen oder gewartet wird.
Tasten und LEDs auf der Vorderseite des Produktes
sind zur Programmierung und Störungsbehebung.
Sollten Sie Verkabelungsprobleme beim Zugang zu den
Tasten und LEDs feststellen, bitte wenden Sie sich an
einen geprüften Elektroinstallateur.
Für die QS-Systemkommunikation wird PELV-Schutzk-
leinspannungsverdrahtung benutzt. Befolgen Sie beim
Anschluss der PELV-Verdrahtung an der Netzleitung alle
geltenden Vorschriften für elektrische Anlagen.
Jede Klemme nimmt bis zu zwei 1,0-mm
auf. Die Gesamtlänge der Bus-Leitung darf 600 m nicht
überschreiten.
Verwenden Sie für die Datenverbindung ein abgeschirmtes
verdrilltes 1,0-mm
-Leitungspaar. Ein entsprechendes
2
Kabel ist von Lutron unter der Bestell-Nr. GRX-CBL-346S
erhältlich. Überprüfen Sie die Kompatibilität in Ihrer Region.
Ein QS-System kann bis zu 100 Zonen und 100 Komponen-
ten haben. Energi Savr Node QS besetzt eine Geräteposi-
tion und bis zu 32 Zonenpositionen.

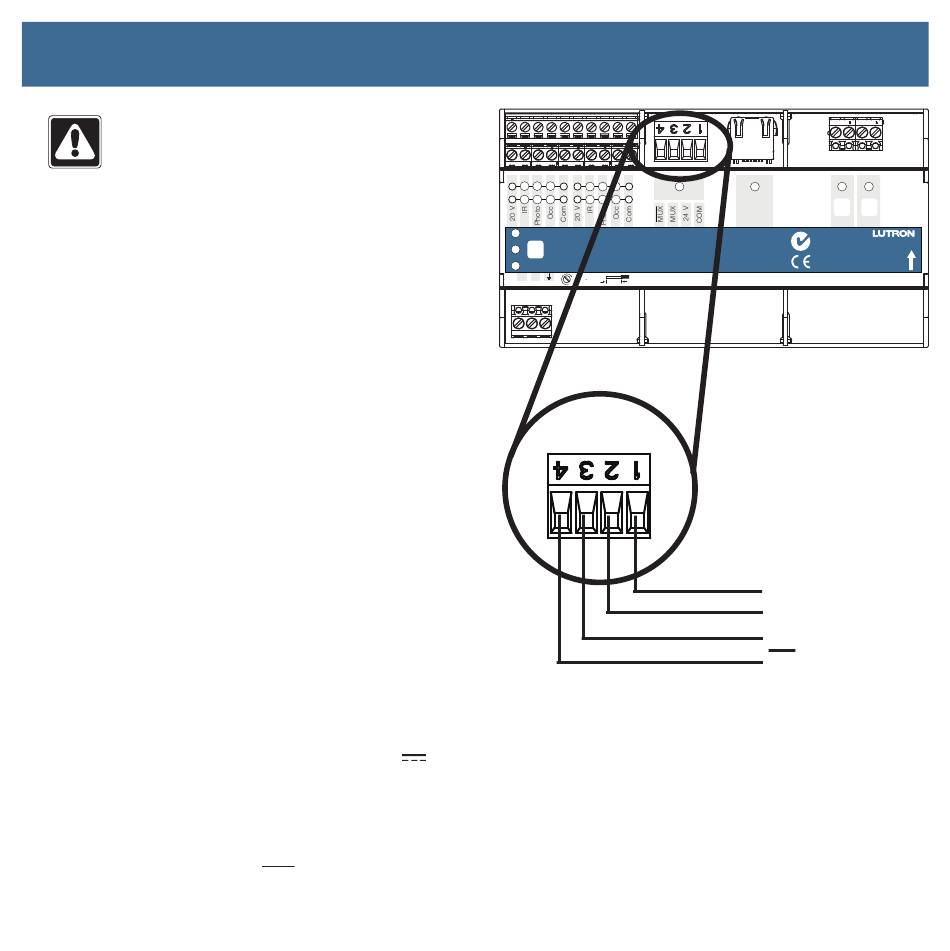

Zur Verdrahtung des QS-Busses siehe die Zeichnung
rechts.
1. Schließen Sie die Klemmen 1, 3 und 4 an alle Energi-Savr-
Node-QS-Geräte an.
2. Jedes Energi Savr Node QS hat seine eigene Stromver-
sorgung.
3. Schließen Sie den Anschluss von Klemme 2 (24 V
ab, dass jede Steuerstelle maximal drei Bedienstellen mit
Strom versorgt. Jede Bedienstelle sollte nur von einem
Energi Savr Node QS mit Strom versorgt werden.(siehe
Zeichnung auf Seite 10)
HINWEIS: Verwenden Sie zum Anschluss zusätzlicher
Bedienstellen eine separate Stromversorgung (24 V), und
schließen Sie nur COM, MUX, MUX an die Bedienstellen an,
die an Energi Savr Node QS angeschlossen sind.
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
1
3
L
-Leitungen
2
) so
QS DALI
TM
1
2
2
QS
3
4
4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power
+44.(0)20.7680.4481
N
0,5 N m
8 mm
Ethernet
DALI 1 DALI 2
QS
TM
Z096
N1771
COM
24 V
MUX
MUX
|
Lutron
®
®
V
D E
