Energi Savr Node QS
Attention : veuillez lire ce guide avant l'installation.
Table des matières
Aperçu des valeurs nominales et du
numéro de modèle
Aperçu du produit
Aperçu du câblage
Montage
Câblage tension secteur
Câblage bus DALI
Câblage capteur
Aperçu de l'application
Câblage de port QS
Connexions de programmation
Essai et dépannage
Garantie
Infos de contact

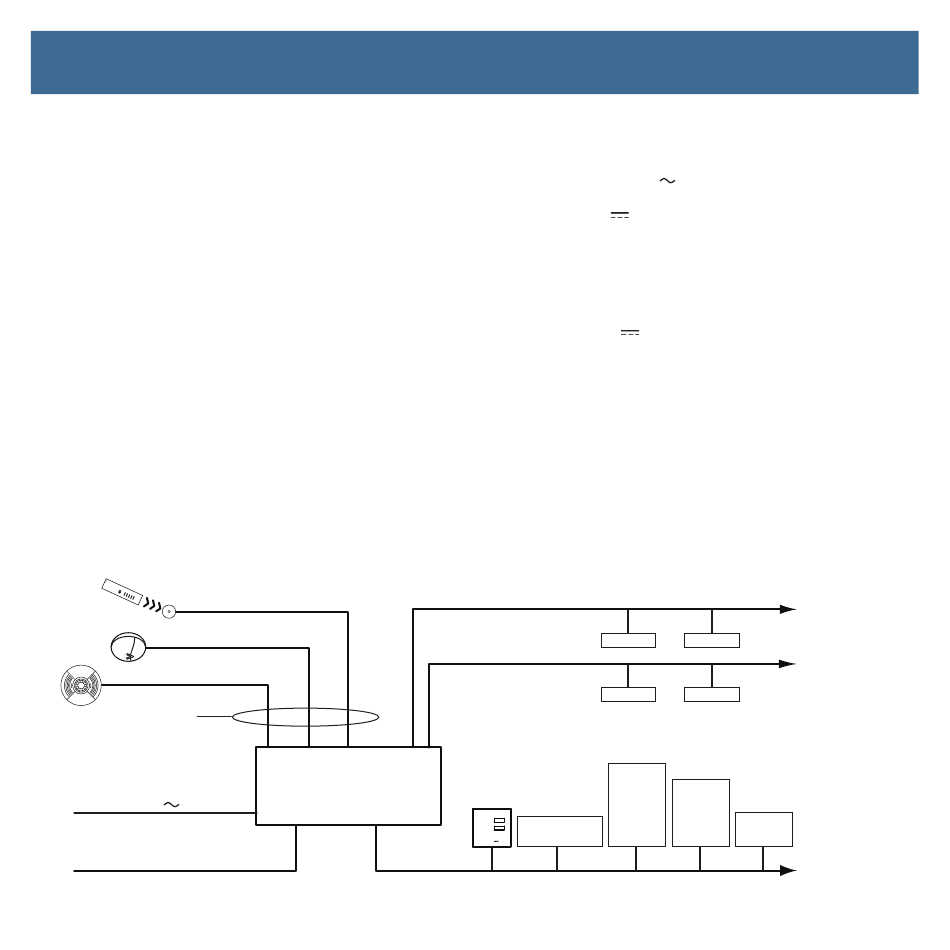

Exemple de système
Capteur de lumière
Détecteur de présence
Un groupe de
capteurs illustré ;
il est possible de
relier jusqu'à quatre
groupes de capteurs.
220-240 V
Bus de programmation Ethernet
Guide d'installation Energi Savr Node
DALI | Guide d'installation
TM
Page
1
2
3
4
5
6
7
8
9
12
13
15
16
Boucle DALI 1
Détecteur IR
Boucle DALI 2
Energi Savr
Node QS
Bus de commande QS
QS DALI
TM
Caractéristiques nominales
Entrée : 220-240 V
Sortie : 16 V
Temperature ambiente d'utilisation : 0 ˚C – 40 ˚C
Humidité maximum : 90% sans condensation
Dissipation thermique : 35 BTU/h
Temperature maximum au point de calibration : 75 oC
Bus QS : 24 V , 3 commandes murales
Aperçu du numéro de modèle
Energi Savr Node QSNE-2DAL-D
Energi Savr Node QS : contrôleur d'éclairage
2 : 2 boucles DALI
DAL : DALI
D : Compatible rail DIN
Ballast
Ballast
seeTouch QS
®
Quantum
Wallstation
Panel
Energi Savr
Node QS
50/60 Hz 100 mA
250 mA par boucle DALI
Jusqu'à
64 ballasts
Ballast
sur chaque
boucle
Ballast
QS
Contact
Closure
GRAFIK
Interface
Eye QS
Jusqu'à un
maximum
de 100
dispositifs QS
|
