Étape 4 : câblage du capteur
Pour raccorder un capteur de lumière, un détecteur de présence et/ou un récepteur infrarouge, consulter les instructions

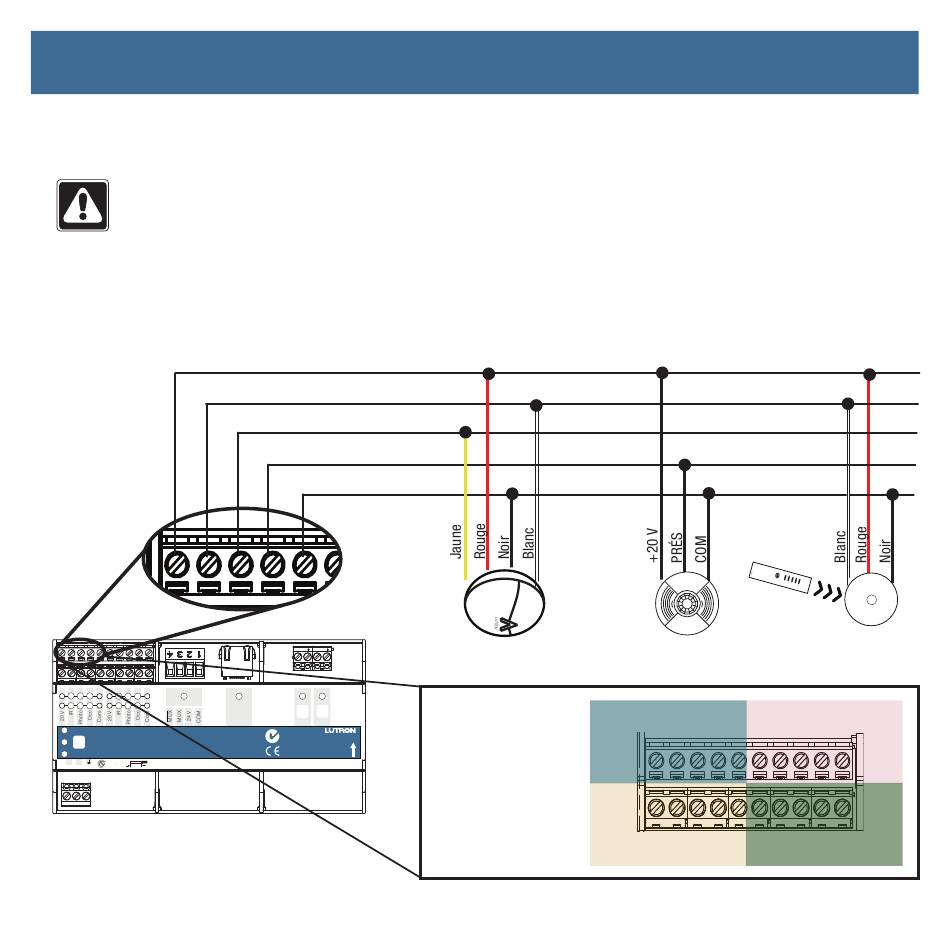

fournies avec les dispositifs. Les schémas des bornes de capteur TBTP sont illustrés ci-dessous.
AVERTISSEMENT ! Risque de choc électrique pouvant entraîner de graves blessures ou la mort. NE PAS
BRANCHER SOUS TENSION ! Couper l'alimentation à l'aide du disjoncteur avant de câbler ou de réparer l'Energi
Savr Node QS.
Les boutons et LEDs localisés sur le devant de l'appareil servent à sa programmation et à son dépannage. Si
le câblage est accessible lors d'une intervention sur l'appareil, celle-ci devra être effectuée par un électricien,
suivant les normes locales.
Remarque : l'Energi Savr Node QS ne reçoit qu'une seule entrée infrarouge (capteur de lumière ou IR) par groupe.
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Guide d'installation Energi Savr Node
TM
20 V
Détecteur IR
Capteur de lumière
Détecteur de présence
COM
Ethernet DALI 1 DALI 2
QS
TM
®
Z096
N1771
V
D E
QS DALI
TM
DALI | Guide d'installation
Capteur de lumière
* Ne pas raccorder le fil blanc en cas d'utilisation d'un capteur IR.
