Étape 5 : câblage du bus QS
AVERTISSEMENT ! Risque de choc
électrique pouvant entraîner de graves
blessures ou la mort. NE PAS BRANCHER
SOUS TENSION ! Couper l'alimentation à
l'aide du disjoncteur avant de câbler ou de
réparer l'Energi Savr Node QS.
Les boutons et LEDs localisés sur le devant de
l'appareil servent à sa programmation et à son
dépannage. Si le câblage est accessible lors d'une
intervention sur l'appareil, celle-ci devra être effec-
tuée par un électricien, suivant les normes locales.
Les communications du système QS utilisent un
câblage basse tension TBTP. Respecter toutes les
normes électriques locales et nationales en vigueur
lors de l'installation du câblage TBTP avec du câblage
de tension secteur.
Chaque borne reçoit des fils jusqu'à 1,0 mm
longueur totale du bus de commande ne doit pas
dépasser 600 m.
Utiliser une paire de fils blindés/torsadés de 1,0 mm
pour le bus de données. Le câble est disponible chez
Lutron, nº de réf. GRX-CBL-346S. Vérifier la compati-
bilité dans votre zone.
Un système QS peut compter jusqu'à 100 zones et 100
dispositifs. L'Energi Savr Node QS occupe 1 position de
dispositif et jusqu'à 32 positions de zone.

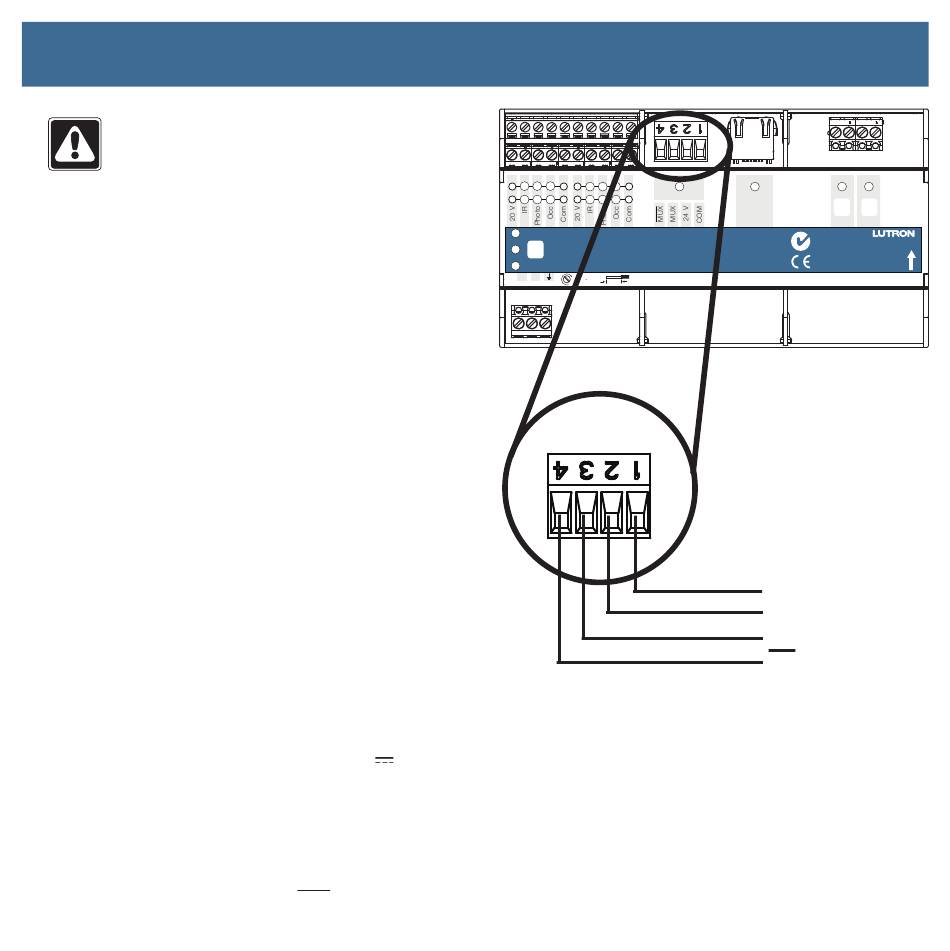

Voir le schéma à droite pour le câblage du bus QS.
1. Raccorder les bornes 1, 3 et 4 à toutes les unités
Energi Savr Node QS.
2. Chaque Energi Savr Node QS dispose de son propre
bloc d'alimentation.
3. Terminer le raccordement de la borne 2 (24 V ) de
façon à ce que chaque unité de commande alimente
un maximum de trois commandes murales. Chaque
commande doit être alimentée à partir d'un seul Energi
Savr Node QS. (voir le schéma de la page 10)
REMARQUE : pour raccorder des claviers supplé-
mentaires, utiliser une alimentation à part (24 V), et
raccorder uniquement COM, MUX, MUX aux claviers
reliés à l'Energi Savr Node QS.
