Energi Savr Node QS

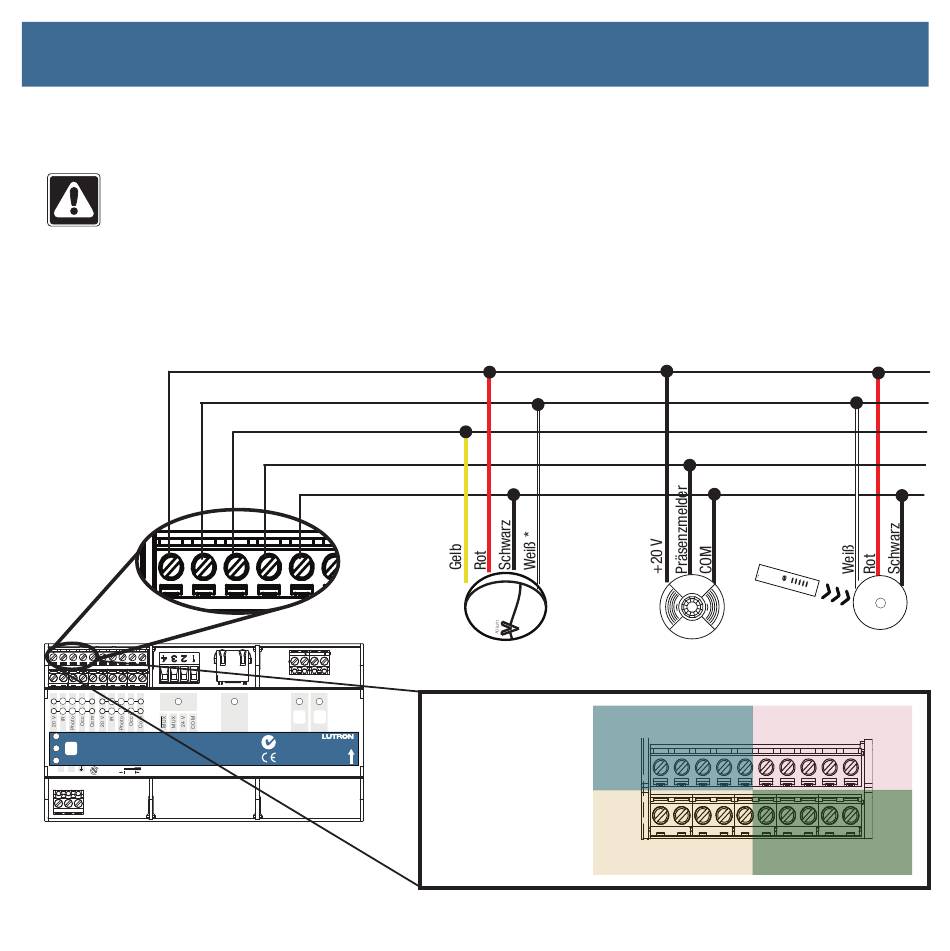

Schritt 4: Sensoranschluss
Zum Anschluss von Tageslichtsensoren, Präsenzmeldern und/oder IR-Empfängern beachten Sie bitte die Anweisungsblät-
ter, die den jeweiligen Geräten beiliegen. Zeichnungen für die PELV-Sensorklemmen sind unten abgebildet.
ACHTUNG! Stromschlaggefahr. Gefahr schwerer oder tödlicher Verletzungen. KEINE SPANNUNGSFÜH-
RENDEN LEITUNGEN ANSCHLIESSEN! Unterbrechen Sie die Stromversorgung am Sicherungsautomaten oder
Trennschalter, bevor Energi Savr Node QS angeschlossen oder gewartet wird.
Tasten und LEDs auf der Vorderseite des Produktes sind zur Programmierung und Störungsbehebung. Sollten
Sie Verkabelungsprobleme beim Zugang zu den Tasten und LEDs feststellen, bitte wenden Sie sich an einen
geprüften Elektroinstallateur.
Hinweis: Energi Savr Node QS akzeptiert nur einen Infraroteingang (entweder Tageslicht- oder IR-Sensor) pro Gruppe.
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Installationsanleitung für Energi Savr Node
TM
20 V
IR-Sensor
Tageslichtsensor
Präsenzmelder
COM
Ethernet DALI 1 DALI 2
QS
TM
®
Z096
N1771
V
D E
DALI | Installationsanleitung
Tageslichtsensor
* Die weiße Leitung nicht anschließen, wenn ein IR-Sensor verwendet wird.
HINWEIS: Es sind
vier Sensorgrup-
pen vorhanden.
Jede Gruppe wird
gleich verdrahtet
und ist oben
abgebildet.
QS DALI
TM
Präsenzmelder
Sensorgruppe 1 Sensorgruppe 2
Sensorgruppe 3 Sensorgruppe 4
1 1 2
3 3 4
Temp
IR-Sensor
2
QS
4
|
