Fase 4: Cablaggio del sensore
Per collegare un sensore di luminosità, di presenza e/o un ricevitore a infrarossi, fare riferimento al foglio istruzioni fornito

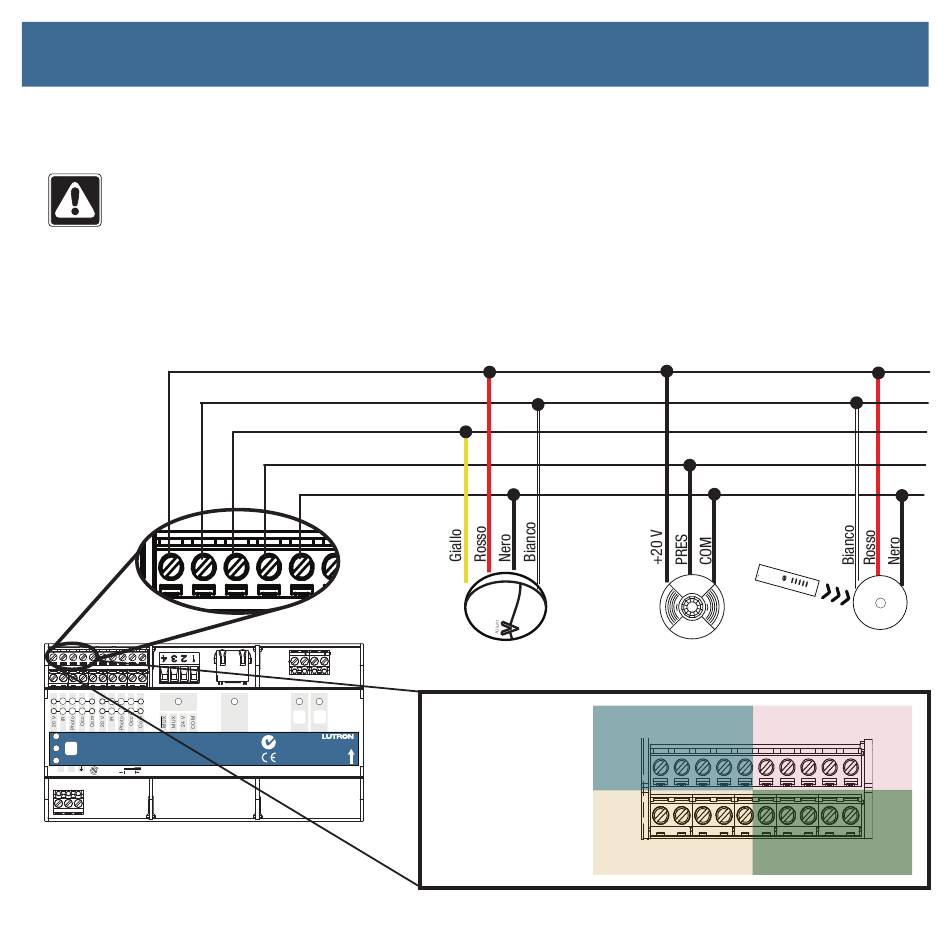

unitamente al dispositivo. Gli schemi per i morsetti a bassa tensione (PELV) dei sensori sono mostrati di seguito.
AVVERTENZA! Pericolo di folgorazione. Può comportare gravi lesioni o morte. NON COLLEGARE FILI
SOTTO TENSIONE! Prima di procedere al cablaggio o alla manutenzione dell'Energi Savr Node QS, sezionare
la tensione tramite un interruttore automatico o un sezionatore.
I bottoni e i LED sulla facciata dell'unità sono impiegati per la programmazione e la risoluzione dei problemi. Nel
caso in cui vi sono cavi elettrici esposti durante l'accesso dei bottoni, l'unità dev'essere accesa da un tecnico
certificato, seguendo i codici e regolamenti locali.
Nota: l'Energi Savr Node QS è adatto solo per un ingresso a infrarossi (sensore di luminosità o a infrarossi) per gruppo.
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Energi Savr Node QS DALI - Guida all'installazione
TM
TM
20 V
Sensore a infrarossi
Sensore di luminosità
Sensore di presenza
COM
Ethernet DALI 1 DALI 2
QS
TM
®
Z096
N1771
V
D E
DALI | Guida all'installazione
Sensore di luminosità
* Se si utilizza un sensore a infrarossi, non collegare il filo bianco.
NOTA: ci sono
quattro gruppi
di sensori. Ogni
gruppo viene
collegato allo
stesso modo
(figura in alto).
Sensore di presenza
Gruppo sensori 1 Gruppo sensori 2
Gruppo sensori 3 Gruppo sensori 4
1 1 2
3 3 4
Temp
Sensore a
infrarossi
2
QS
4
|
Lutron 7
Versapl
®
VQS-2D-PD
