Energi Savr Node QS

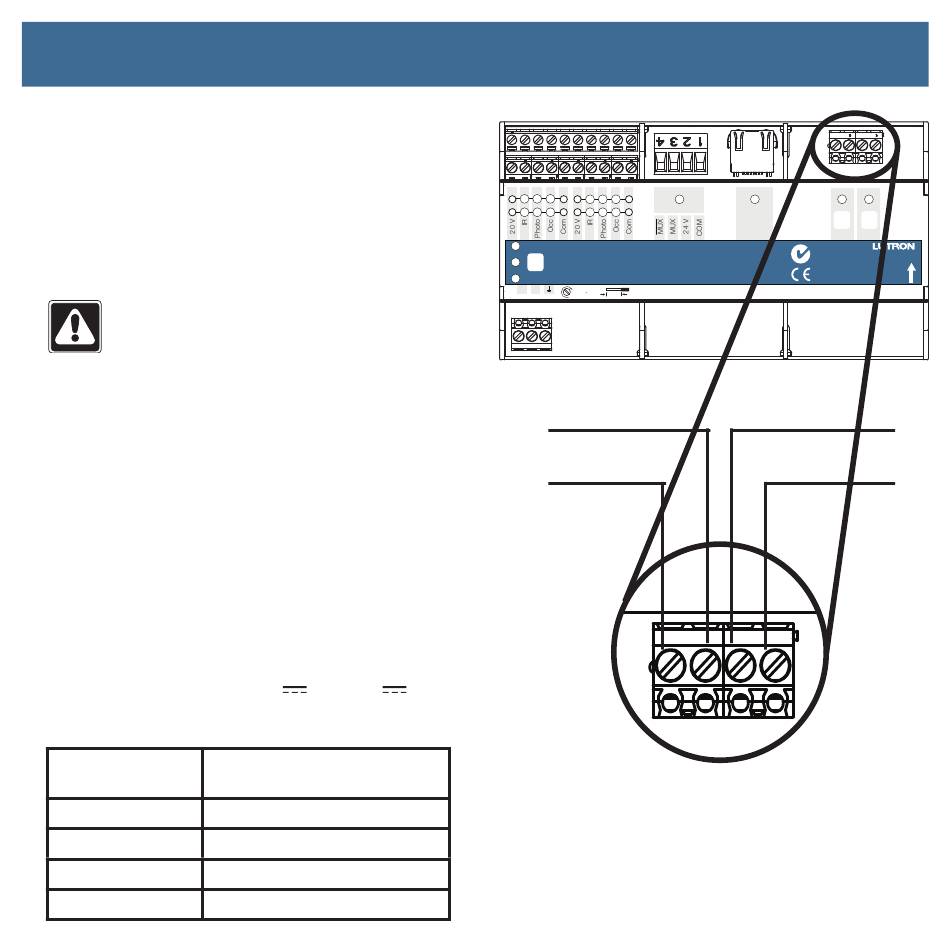

Fase 3: cablaggio bus DALI
Il cablaggio del bus DALI può essere considerato
a tensione di rete. (Non è considerato di tipo SELV.
Consultare le normative applicabili in vigore a livello
nazionale e locale per i requisiti da rispettare. Lutron
raccomanda di utilizzare colori distinti per i conduttori
DA1 e DA2. Ciò eviterà errori di cablaggio nei punti
in cui vengono a trovarsi diversi conduttori del bus.
Per il cablaggio del bus conforme DALI, attenersi alle
seguenti istruzioni.
AVVERTENZA! Pericolo di folgorazione.
Può comportare gravi lesioni o morte.
NON COLLEGARE FILI SOTTO TENSIONE!
Prima di procedere al cablaggio o alla manutenzione
dell'Energi Savr Node QS, sezionare la tensione
tramite un interruttore automatico o un sezionatore.
I bottoni e i LED sulla facciata dell'unità sono
impiegati per la programmazione e la risoluzione
dei problemi. Nel caso in cui vi sono cavi elettrici
esposti durante l'accesso dei bottoni, l'unità
dev'essere accesa da un tecnico certificato, segu-
endo i codici e regolamenti locali.
1. Collegare il bus conforme DALI dai morsetti DALI a tutti
i reattori.
2. Portare l'interruttore automatico o il sezionatore in
posizione ON per attivare il dispositivo. L'indicatore
presenza tensione si accende con luce verde per
indicare l'attivazione.
3. L'unità Energi Savr Node QS fornisce livelli di tensione
conformi al protocollo DALI (16 V
Utilizzare un voltmetro per verificare la tensione.
4. Togliere tensione.
Sezione del filo
1,0 mm (12 AWG)
2
1,0 mm (14 AWG)
2
1,0 mm (16 AWG)
2
1,0 mm (18 AWG)
2
Energi Savr Node QS DALI - Guida all'installazione
TM
TM
+ /
-
4,5 V
Lunghezza massima collega-
mento bus compatibile DALI
671 m (2 200 ft)
427 m (1 400 ft)
275 m (900 ft)
175 m (570 ft)
DALI | Guida all'installazione
1 1 2
3 3 4
Hi Temp
Test
Power
L N
0,5 N m
Loop DALI 1
DALI 1
DALI 1
).
2
QS Ethernet
4
Energi Savr Node QS
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
8 mm
Loop DALI 2
DALI 2
DALI 2
Questi morsetti sono adatti
per conduttori con sezione
1,0 - 4,0 mm
2
DALI 1 DALI 2
®
Z096
N1771
V
D E
|
