Energi Savr Node QS
Paso 5: Cableado de enlace QS
¡PRECAUCIÓN! Peligro de descargas
eléctricas. Puede causar lesiones graves
o letales. ¡NO REALICE LA CONEXIÓN CON
CORRIENTE! Corte el suministro eléctrico con
el magnetotérmico o aislador antes de re-
alizar el cableado u otros trabajos de servicio
en la unidad Energi Savr Node QS.
Los botones y LEDs en el producto son para
programación y solucionar problemas. Si los cables
están expuestos mientras se operen los botones,
esto debe hacerse por un electricista qualificado
siguiendo el reglamento local.
Las comunicaciones del sistema QS utilizan cableado
PELV de bajo voltaje. Siga todos los códigos eléctricos
locales y nacionales durante la instalación del cableado
PELV con el cableado de voltaje de línea/red.
Cada terminal acepta hasta dos cables de 1,0 mm
La longitud total del enlace de control no debe ser
superior a 600 m.
Utilice un par trenzado/apantallado de 1,0 mm
el enlace de datos. Puede solicitar el cable a Lutron,
P/N GRX-CBL-346S. Compruebe la compatibilidad en
su área.
Un sistema QS puede tener hasta 100 zonas y 100
dispositivos. La unidad Energi Savr Node QS ocupa 1
posición de dispositivo y hasta 32 posiciones de zona.

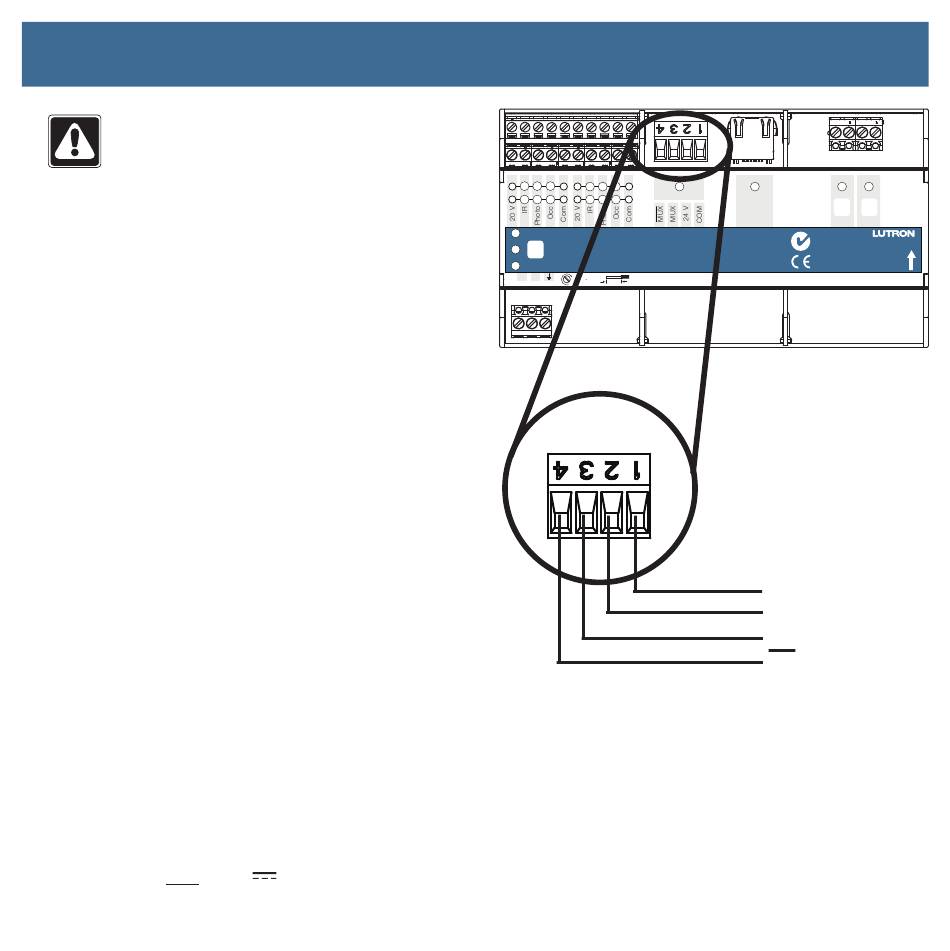

Para el cableado del enlace QS, consulte el esquema
de la derecha.
1. Conecte los terminales 1, 3 y 4 a todas las unidades
Energi Savr Node QS.
2. Cada unidad Energi Savr Node QS tiene su propia
fuente de alimentación.
3. Termine la conexión del terminal 2 (alimentación de
24 V) de modo que cada unidad de control alimente
energía a un máximo de tres unidades de control de
pared. Cada unidad de control de pared recibirá ali-
mentación sólo desde una unidad Energi Savr Node QS.
(véase esquema en la página 10)
NOTA: Para enlazar botoneras adicionales, utilice una
fuente de alimentación (24 V
sólo COM, MUX, MUX a las botoneras conectadas al
Energi Savr Node QS.
Guía de instalación de Energi Savr Node
DALI | Guía de instalación
TM
.
2
para
2
) separada, y conecte
QS DALI
TM
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Ethernet DALI 1 DALI 2
QS
TM
Z096
N1771
COM
24 V
MUX
MUX
|
Lutron
®
®
V
D E
