Energi Savr Node QS
Installation de la connexion de programmation
AVERTISSEMENT ! Risque de choc électrique pouvant entraîner de graves blessures ou la mort. NE PAS
BRANCHER SOUS TENSION ! Couper l'alimentation à l'aide du disjoncteur avant de câbler ou de réparer l'Energi
Savr Node QS.
Les boutons et LEDs localisés sur le devant de l'appareil servent à sa programmation et à son dépannage. Si le
câblage est accessible lors d'une intervention sur l'appareil, celle-ci devra être effectuée par un électricien, suiv-
ant les normes locales.
• L'application Energi Savr Node QS pour Apple iPod touch ou iPhone appareils numériques mobiles est utilisée pour programmer
l'Energi Savr Node QS dans les installations nécessitant une mise en service.

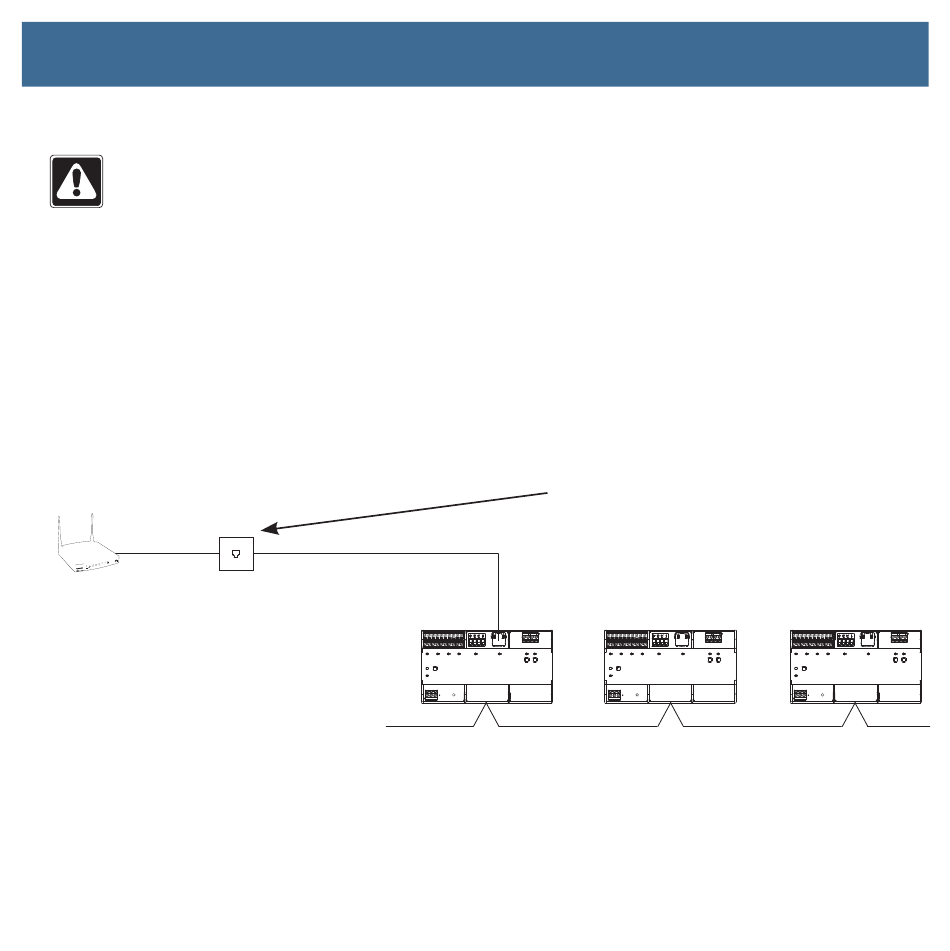

• La connexion au système s'effectue par liaison Wifi grâce à un routeur sans fil comme illustré ci-dessous.
• Il est conseillé que la personne qui programme le système soit capable de voir tous les éclairages pendant la programmation.
REMARQUE : la connexion de programmation Ethernet n'est pas utilisée lorsque l'Energi Savr Node QS fait partie d'un système
Quantum .
®
Conseil : installer une prise murale pour la mise en service
Routeur sans fil
(par des tiers)
Routeur sans fil connecté de manière
provisoire (pendant la mise en
service du système et les futurs
ajustements) ou permanente.
Tous les éclairages doivent être
visibles depuis la zone de couverture
du routeur sans fil
Si il n'y a pas de prise réseau installée, l'alimentation de l'appareil devra être coupée lors de la connection du
câble ethernet.
Guide d'installation Energi Savr Node
DALI | Guide d'installation
TM
Connexion Ethernet dédiée aux
unités Energi Savr Node QS
QS DALI
TM
Prise murale Ethernet facilement
accessible installée dans la zone
contenant les éclairages
Energi Savr Node QS
Bus de commande QS
|
