Energi Savr Node QS
Atención: Lea esta guía antes de proceder con la
instalación.
Índice
Perspectiva general de capacidad y números
de modelo
Perspectiva general de productos
Perspectiva general de cableado
Montaje
Cableado de voltaje de red
Cableado de bus DALI
Cableado de sensor
Perspectiva general de aplicación
Cableado de enlace QS
Conexiones de programación
Pruebas y solución de problemas
Garantía
Información de contacto

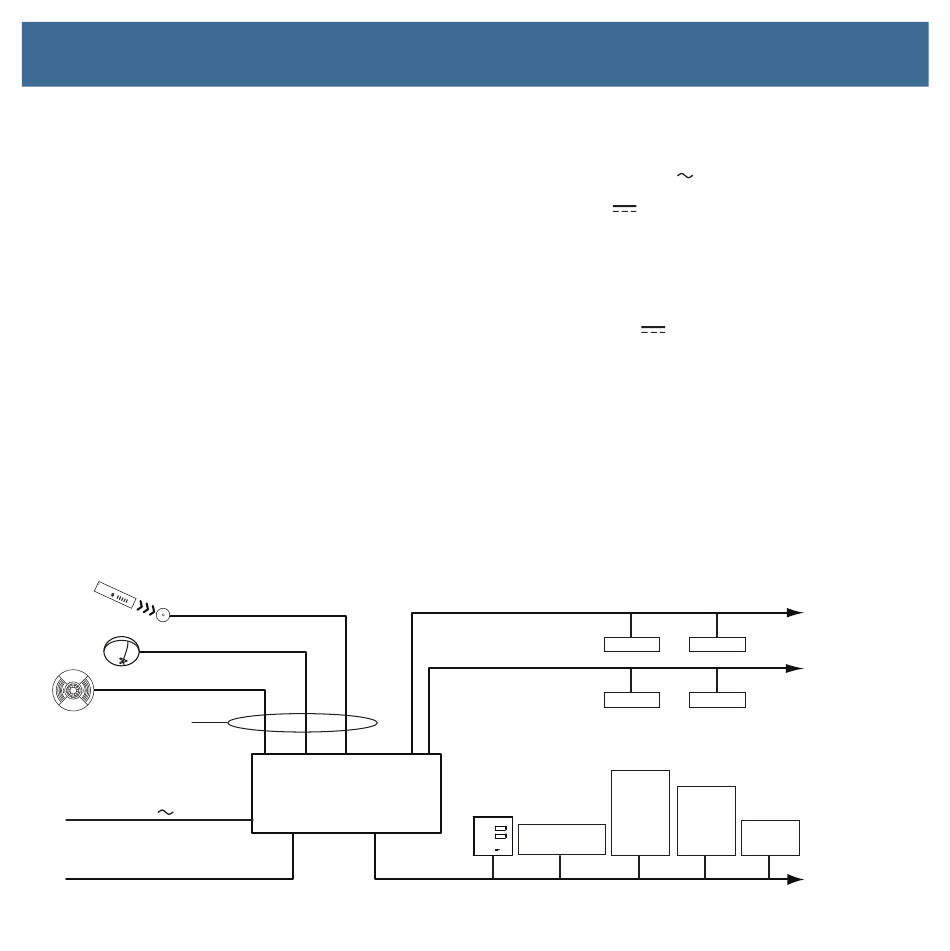

Ejemplo de sistema

Sensor de iluminación
Sensor de presencia
Mostrado un grupo
de sensores; se di-
spone de conexiones
para hasta cuatro gru-
pos de sensores.
220-240 V
Enlace de programación Ethernet
Guía de instalación de Energi Savr Node
DALI | Guía de instalación
TM
Página
1
2
3
4
5
6
7
8
9
12
13
15
16
Circuito cerrado DALI 1
Sensor IR
Circuito cerrado DALI 2
Energi Savr
seeTouch
Node QS
Enlace de control QS
QS DALI
TM
Régimen
Entrada: 220 - 240 V
Salida: 16 V
Entorno de funcionamiento: 0 ˚C - 40 ˚C
Humedad máxima: 90% humedad, sin condensación.
Disipación térmica: 35 BTU/hr
Punto de calibración Max.: 75 oC
Enlace QS: 24 V
Perspectiva general de números de modelo
Energi Savr Node QSNE-2DAL-D
Energi Savr Node QS: Controlador de luminarias
digital
2: 2 Circuitos cerrados DALI
DAL: DALI
D: Instalable en carril DIN
Ballast
Ballast
QS
®
Quantum
Wallstation
Panel
Energi Savr
Node QS
50/60 Hz 100 mA
250 mA por circuito cerrado DALI
, 3 unidades de control de pared
Hasta 64
balastos
Ballast
en cada
circuito
Ballast
QS
Contact
Closure
GRAFIK
Interface
Eye QS Hasta un
total de 100
dispositivos
QS
Lutron
|
