Energi Savr Node QS

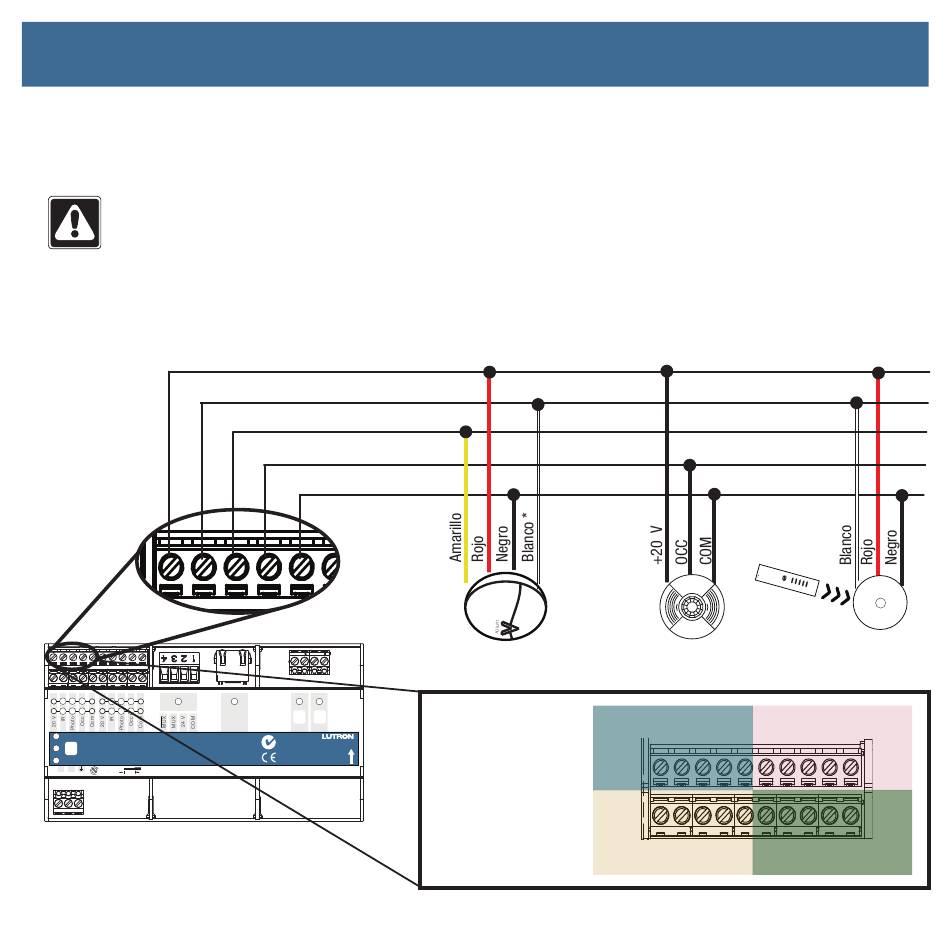

Paso 4: Cableado de sensor
Para conectar un sensor de iluminación, un sensor de presencia y/o un receptor de infrarrojos, consulte las hojas de
instrucciones facilitadas con los dispositivos. Se muestran a continuación los esquemas para los terminales de sensores
PELV.
¡PRECAUCIÓN! Peligro de descargas eléctricas. Puede causar lesiones graves o letales. ¡NO REALICE LA
CONEXIÓN CON CORRIENTE! Corte el suministro eléctrico con el magnetotérmico o aislador antes de realizar el
cableado u otros trabajos de servicio en la unidad Energi Savr Node QS.
Los botones y LEDs en el producto son para programación y solucionar problemas. Si los cables están expuestos
mientras se operen los botones, esto debe hacerse por un electricista qualificado siguiendo el reglamento local.
Nota: La unidad Energi Savr Node QS acepta sólo una entrada de infrarrojos (un sensor de iluminación o IR) por grupo.
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
Guía de instalación de Energi Savr Node
TM
20 V
Sensor IR
Sensor de iluminación
Sensor de presencia
COM
Ethernet DALI 1 DALI 2
QS
TM
®
Z096
N1771
V
D E
QS DALI
TM
DALI | Guía de instalación
Sensor de iluminación
* No conecte el cable blanco si está utilizando un sensor IR.
NOTA: Hay cuatro
grupos de sensores.
Cada grupo se
conecta del mismo
modo, según
se ha mostrado
anteriormente.
Sensor de presencia
Grupo de Grupo de
sensores 1 sensores 2
Grupo de Grupo de
sensores 3 sensores 4
1 1 2
3 3 4
Temp
Sensor IR
2
QS
4
|
