Energi Savr Node QS
Fase 5: Cablaggio del link QS
AVVERTENZA! Pericolo di folgorazione.
Può comportare gravi lesioni o morte. NON
COLLEGARE FILI SOTTO TENSIONE! Prima di
procedere al cablaggio o alla manutenzione dell'Energi
Savr Node QS, sezionare la tensione tramite un
interruttore automatico o un sezionatore.
I bottoni e i LED sulla facciata dell'unità sono
impiegati per la programmazione e la risoluzione dei
problemi. Nel caso in cui vi sono cavi elettrici esposti
durante l'accesso dei bottoni, l'unità dev'essere
accesa da un tecnico certificato, seguendo i codici e
regolamenti locali.
Per le comunicazioni del sistema QS vengono utilizzati
cavi a bassa tensione (PELV). Osservare tutte le
normative elettriche locali e nazionali quando si
eseguono i collegamenti dei cavi a bassa tensione PELV e
delle linee a tensione di rete.
Ogni morsetto è adatto per un massimo di due conduttori
con sezione di 1,0 mm
controllo non deve superare i 600 m.
Utilizzare un doppino intrecciato e schermato da 1,0 mm
per il link dati. Il cavo è disponibile presso Lutron, codice
GRX-CBL-346S. Verificare la compatibilità nella vostra area.
Un sistema QS supporta fino a 100 zone e 100 dispositivi.
L'unità Energi Savr Node QS occupa 1 posizione per
dispositivi e fino a 32 posizioni per zone.

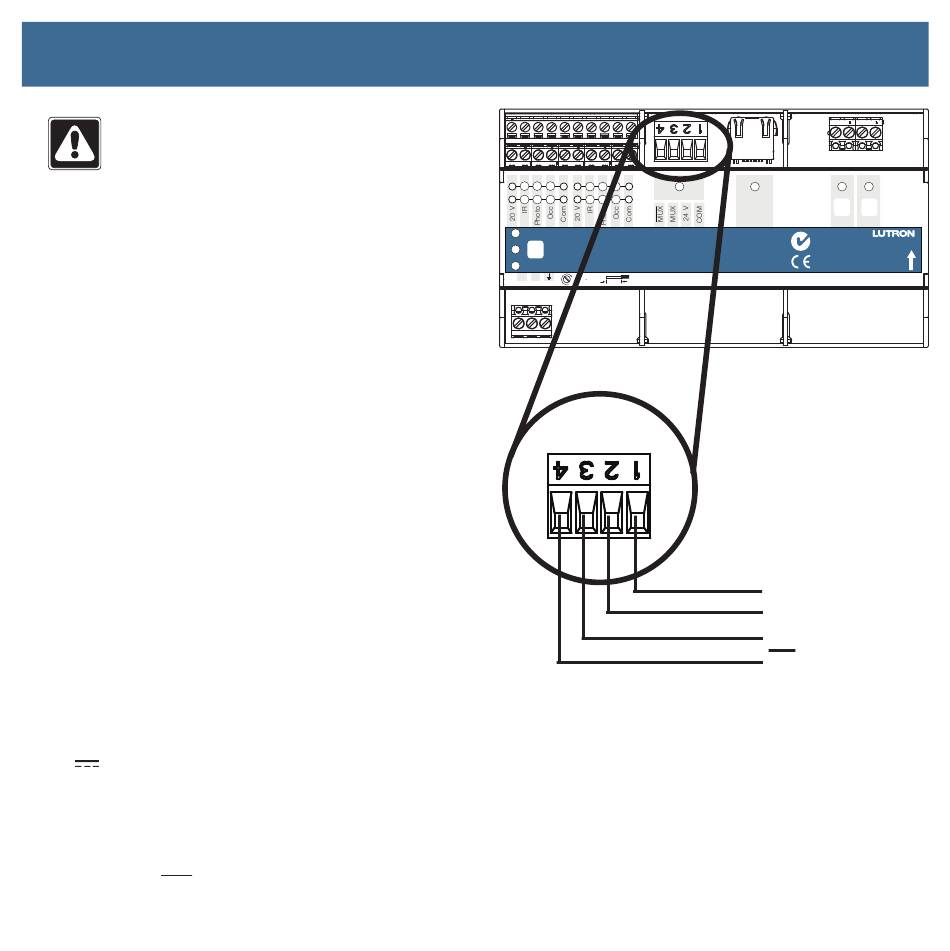

Per il cablaggio del link QS, vedere lo schema sulla destra.
1. Collegare i morsetti 1, 3 e 4 a tutte le unità Energi Savr
Node QS.
2. Ogni unità Energi Savr Node QS è dotata di una propria
alimentazione.
3. Terminare il collegamento del morsetto 2 (alimentazione
24 V ) in modo che ogni unità alimenti un massimo
di tre tastierini. Ogni tastierino deve essere alimentato
solo da un'unità Energi Savr Node QS. (vedere lo schema
a pagina 10)
NOTA: per collegare altri tastierini, utilizzare un
alimentatore separato (24 V). Occorre inoltre collegare
solo COM, MUX, MUX ai tastierini collegati all'Energi Savr
Node QS.
