Energi Savr Node QS
Instalación de la conexión de programación
¡PRECAUCIÓN! Peligro de descargas eléctricas. Puede causar lesiones graves o letales. ¡NO REALICE LA CON-
EXIÓN CON CORRIENTE! Corte el suministro eléctrico con el magnetotérmico o aislador antes de realizar el cableado u
otros trabajos de servicio en la unidad Energi Savr Node QS.
Los botones y LEDs en el producto son para programación y solucionar problemas. Si los cables están expuestos mien-
tras se operen los botones, esto debe hacerse por un electricista qualificado siguiendo el reglamento local.
• La aplicación Energi Savr Node QS Apple iPod touch o iPhone dispositivos digitales móviles se utiliza para programar la unidad
Energi Savr Node QS en instalaciones que requieren puesta en servicio.
• La conexión al sistema se hace a través de Wi-Fi con un router inalámbrico, según se muestra más adelante.
• Se recomienda que la persona que realice la programación del sistema pueda ver toda la iluminación durante el proceso de
programación.
NOTA: no se utiliza la conexión de programación Ethernet cuando la unidad Energi Savr Node QS es parte de un sistema
Quantum .
®

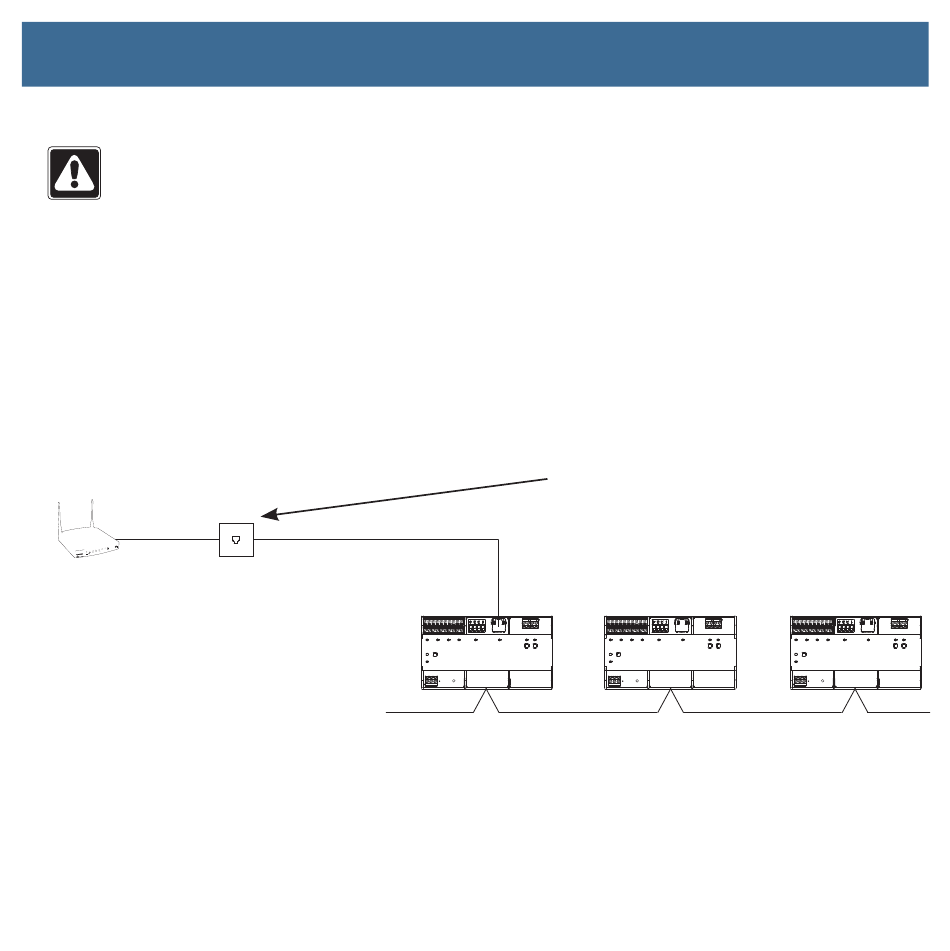

Recomendado: Instalar una toma de pared para la puesta en servicio
Router inalámbrico
(de otros fabricantes)
Router inalámbrico- conectado de
forma temporal (durante la puesta en
servicio y futuros ajustes) o de forma
permanente.
Todas las luces serán visibles desde
el área de cobertura inalámbrica
del router.
Si no está disponible una salida de ethernet de pared, desconecte la alimentación al producto antes de conectar el cable
de ethernet.
Guía de instalación de Energi Savr Node
DALI | Guía de instalación
TM
Conexión Ethernet dedicada para
unidades Energi Savr Node QS
QS DALI
TM
Toma de pared Ethernet de fácil
acceso instalada en el área donde
se encuentran las luces
Energi Savr Node QS
Enlace de control QS
|
