Energi Savr Node QS
Istruzioni di installazione dettagliate

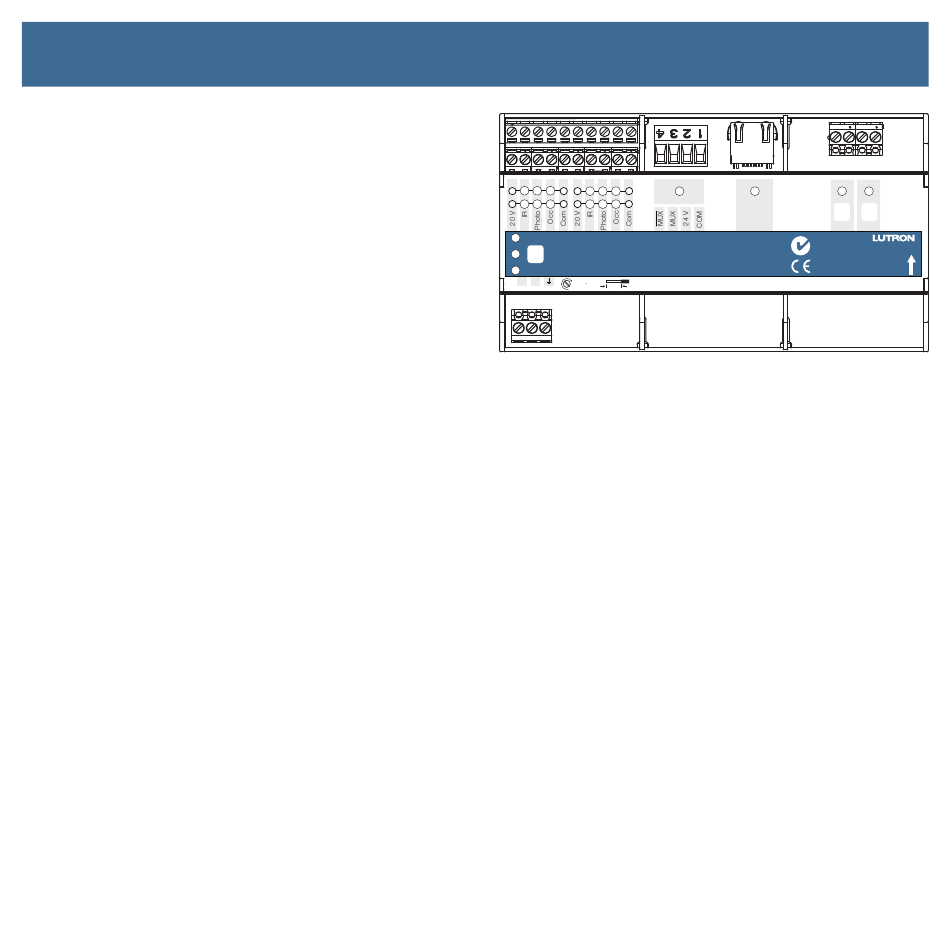

Fase 1: Montaggio Energi Savr Node QS
Nota: installare l'Energi Savr Node QS in un punto in
cui possa essere facilmente posizionato e accessibile
in caso di manutenzione o intervento tecnico. L'Energi
Savr Node QS deve essere installato con la freccia
direzionale rivolta verso l'alto.
Utilizzare un quadro di tipo commerciale con grado
di protezione IP65 o un quadro interruttori con
barra DIN integrata. L'Energi Savr Node QS è largo
161,7 mm.
Per fissare l' Energi Savr Node QS alla barra DIN:
1. Agganciare l'Energi Savr Node QS alla parte superi-
ore della barra DIN
2. Agganciare l'Energi Savr Node QS sulla barra DIN
parte superiore
3. Premere fino a quando le clip dell'Energi Savr Node
QS non scattano in posizione di chiusura
Per togliere l'Energi Savr Node QS dalla barra DIN:
1. Utilizzando un cacciavite, tirare le clip arancioni fino
a quando non scattano in posizione di apertura.
2. Seguire le istruzioni in ordine inverso.
Energi Savr Node QS DALI - Guida all'installazione
TM
DALI | Guida all'installazione
TM
1
3
Hi Temp
Test
Power
L N
1 2 2
QS Ethernet
3 4 4
Energi Savr Node
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
0,5 N m
8 mm
DALI 1 DALI 2
QS
®
Z096
N1771
V
D E
|
