Inbetriebnahme und Bedienung
6.3.3 Sensoren am Eingangsmodul überprüfen
Für Kontrollzwecke steht auf dem Eingangsmodul für jeden
Eingang eine LED zur Verfügung. Sie leuchtet auf, wenn der
Signalpegel „high" ist.
O
Überprüfen Sie vor der Inbetriebnahme die
Funktionsfähigkeit und Wirkungsweise der Sensoren durch
Ablesen der LEDs.

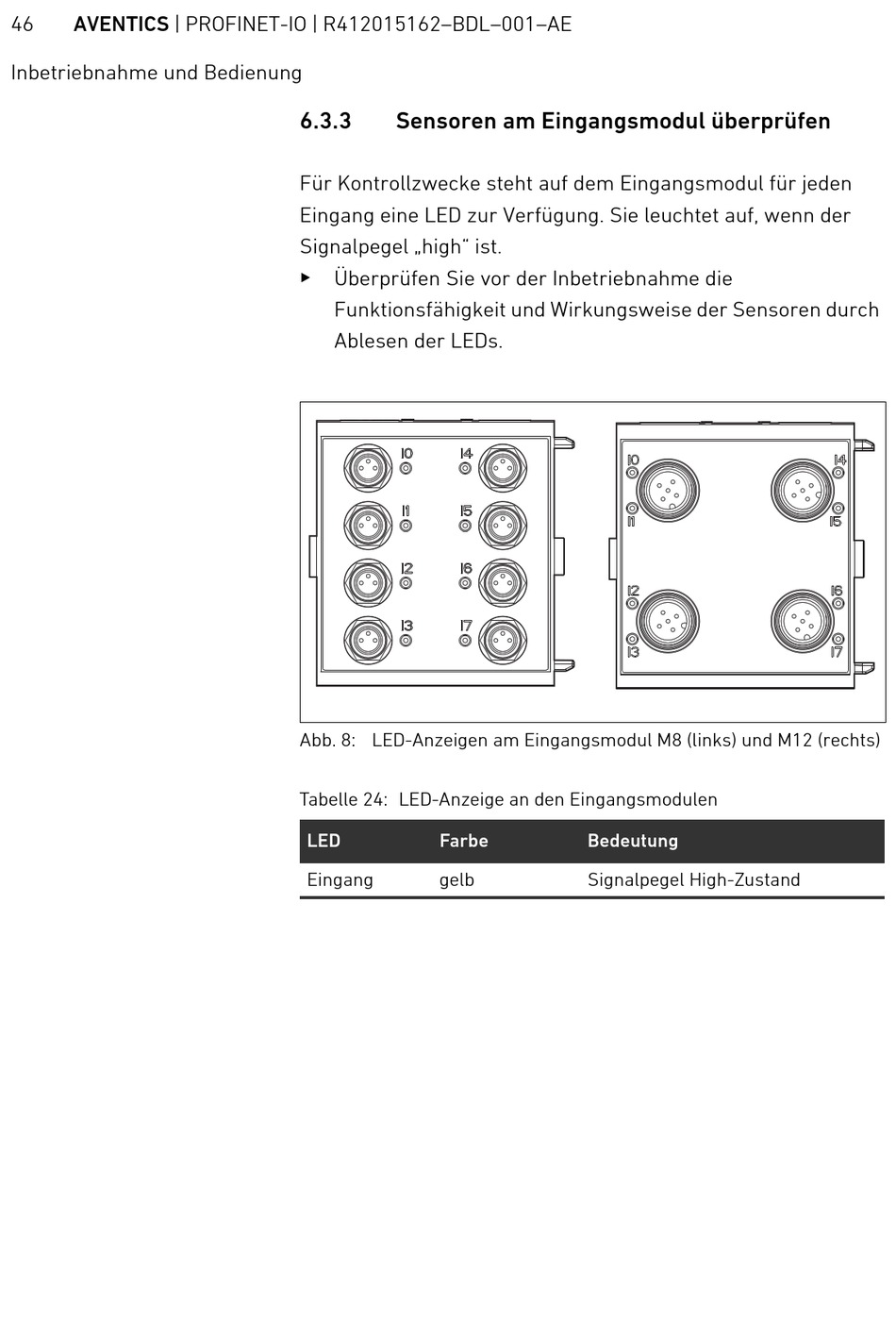

Abb. 8: LED-Anzeigen am Eingangsmodul M8 (links) und M12 (rechts)
Tabelle 24: LED-Anzeige an den Eingangsmodulen
LED Farbe
Eingang gelb
Bedeutung
Signalpegel High-Zustand
