Enhetens Komponenter; Fältbussnod - Aventics PROFINET-IO Operating Instructions Manual

304 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Om denna produkt
1
7

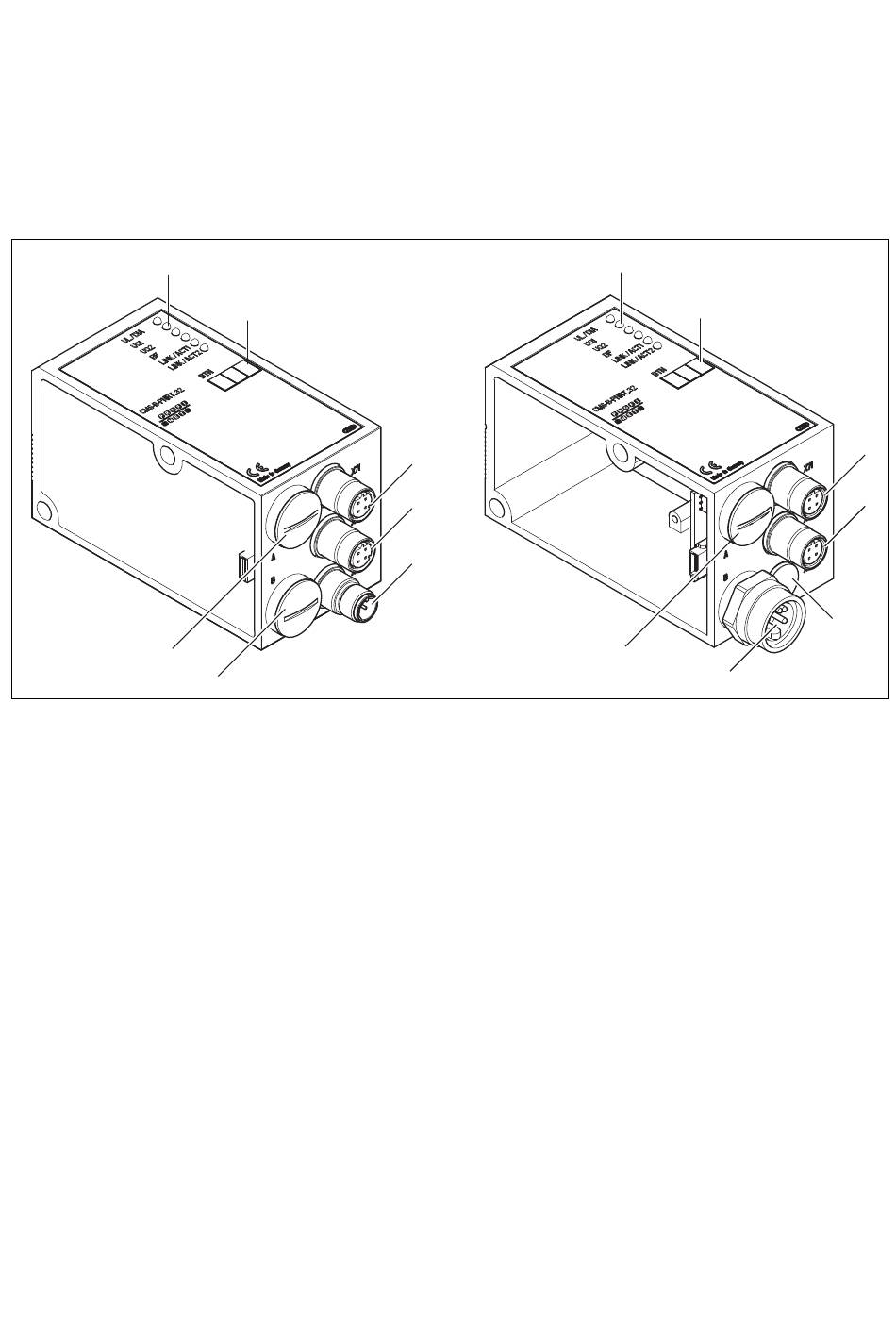

Fig 2: Fältbussnod med M12-kontakter (vänster), fältbussnod med 7/8"-kontakt (höger)
1 LEDer för felmeddelanden
2 BTN-ruta
3 X71 (BUS)
4 X72 (BUS)
5 (vänster) X10 (POWER) M12-anslutning för spänningsmatning av ventilspolar, logik och
ingångar, (höger) blindplugg
6 (vänster) skruvlock B för dipswitch S4, S5, S6, S7 (ventiltilldelning för matningsspänning);
(höger) 7/8"-anslutning för spänningsmatning till ventilspolarna
7 Skruvlock A för DIP-switch S3
4.4

Enhetens komponenter

4.4.1
2
6
Fältbussnoden är uteslutande avsedd för drift som enhet i ett
PROFINET-IO-nätverk.
Fältbussnoden ansluts via en kabel enligt specifikationen för
PROFIBUS-IO till en switch eller direkt till en annan fältbussnod.
Fältbussnod
3
4
5
1
2
7
6
3
4
5
