132 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Description de l'appareil

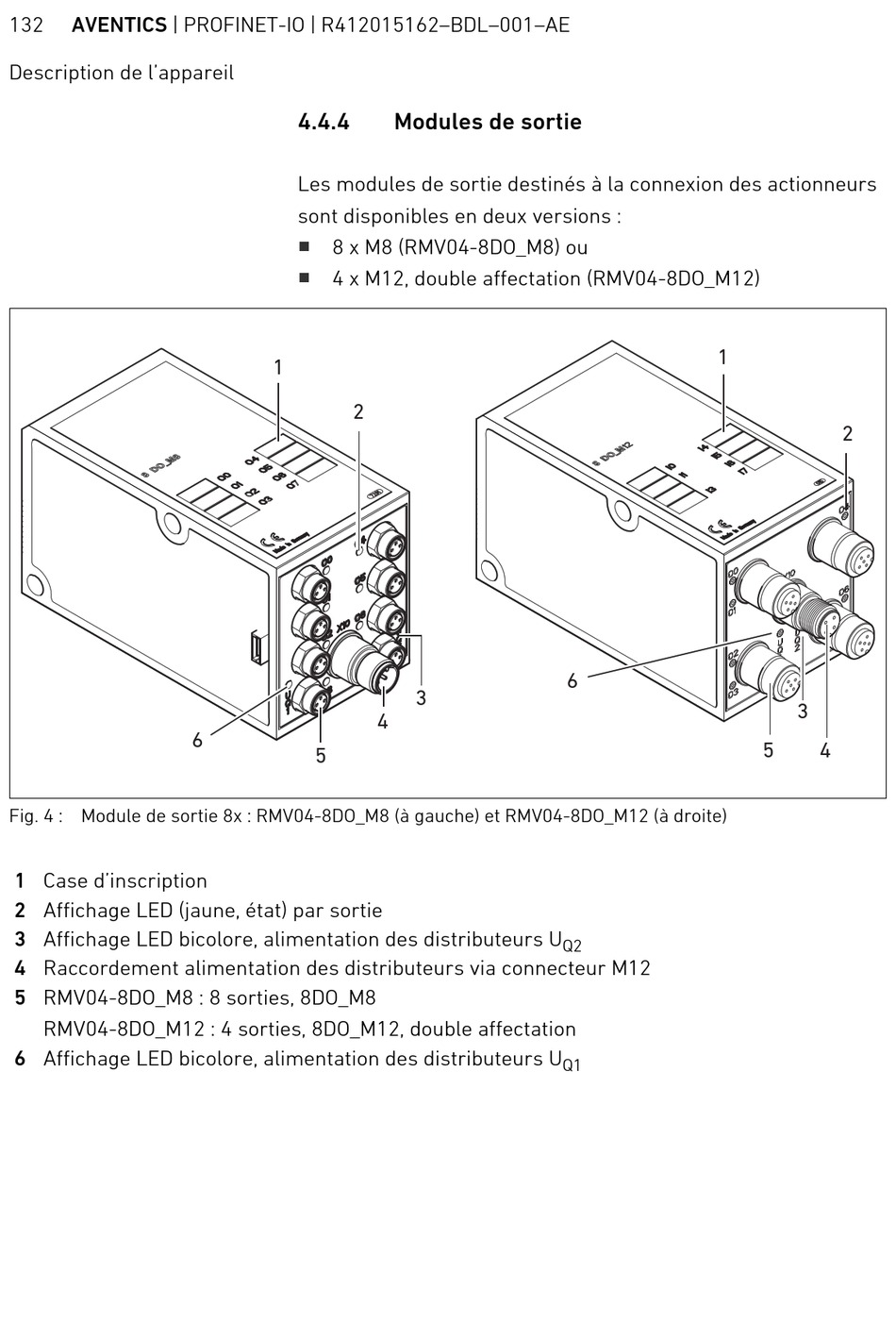

Fig. 4 : Module de sortie 8x : RMV04-8DO_M8 (à gauche) et RMV04-8DO_M12 (à droite)
1 Case d'inscription
2 Affichage LED (jaune, état) par sortie
3 Affichage LED bicolore, alimentation des distributeurs U
4 Raccordement alimentation des distributeurs via connecteur M12
5 RMV04-8DO_M8 : 8 sorties, 8DO_M8
RMV04-8DO_M12 : 4 sorties, 8DO_M12, double affectation
6 Affichage LED bicolore, alimentation des distributeurs U
4.4.4
Les modules de sortie destinés à la connexion des actionneurs
sont disponibles en deux versions :
W
8 x M8 (RMV04-8DO_M8) ou
W
4 x M12, double affectation (RMV04-8DO_M12)
1
2
6
5

Modules de sortie

3
4
1
6
Q2
Q1
2
3
5 4
