Om denna produkt

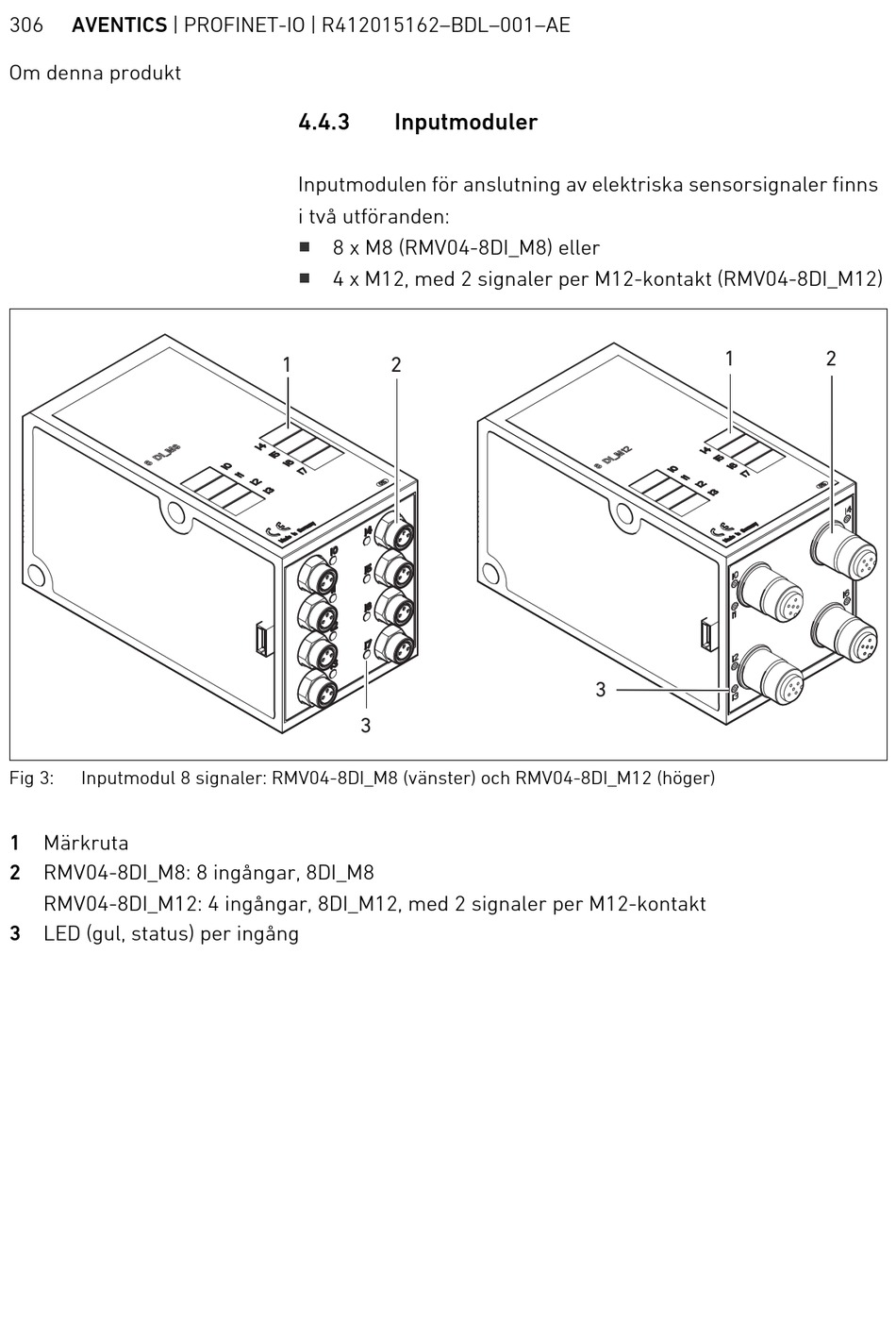

Fig 3: Inputmodul 8 signaler: RMV04-8DI_M8 (vänster) och RMV04-8DI_M12 (höger)
1 Märkruta
2 RMV04-8DI_M8: 8 ingångar, 8DI_M8
RMV04-8DI_M12: 4 ingångar, 8DI_M12, med 2 signaler per M12-kontakt
3 LED (gul, status) per ingång
4.4.3

Inputmoduler

Inputmodulen för anslutning av elektriska sensorsignaler finns
i två utföranden:
W
8 x M8 (RMV04-8DI_M8) eller
W
4 x M12, med 2 signaler per M12-kontakt (RMV04-8DI_M12)
1 2
3
1
3
2
