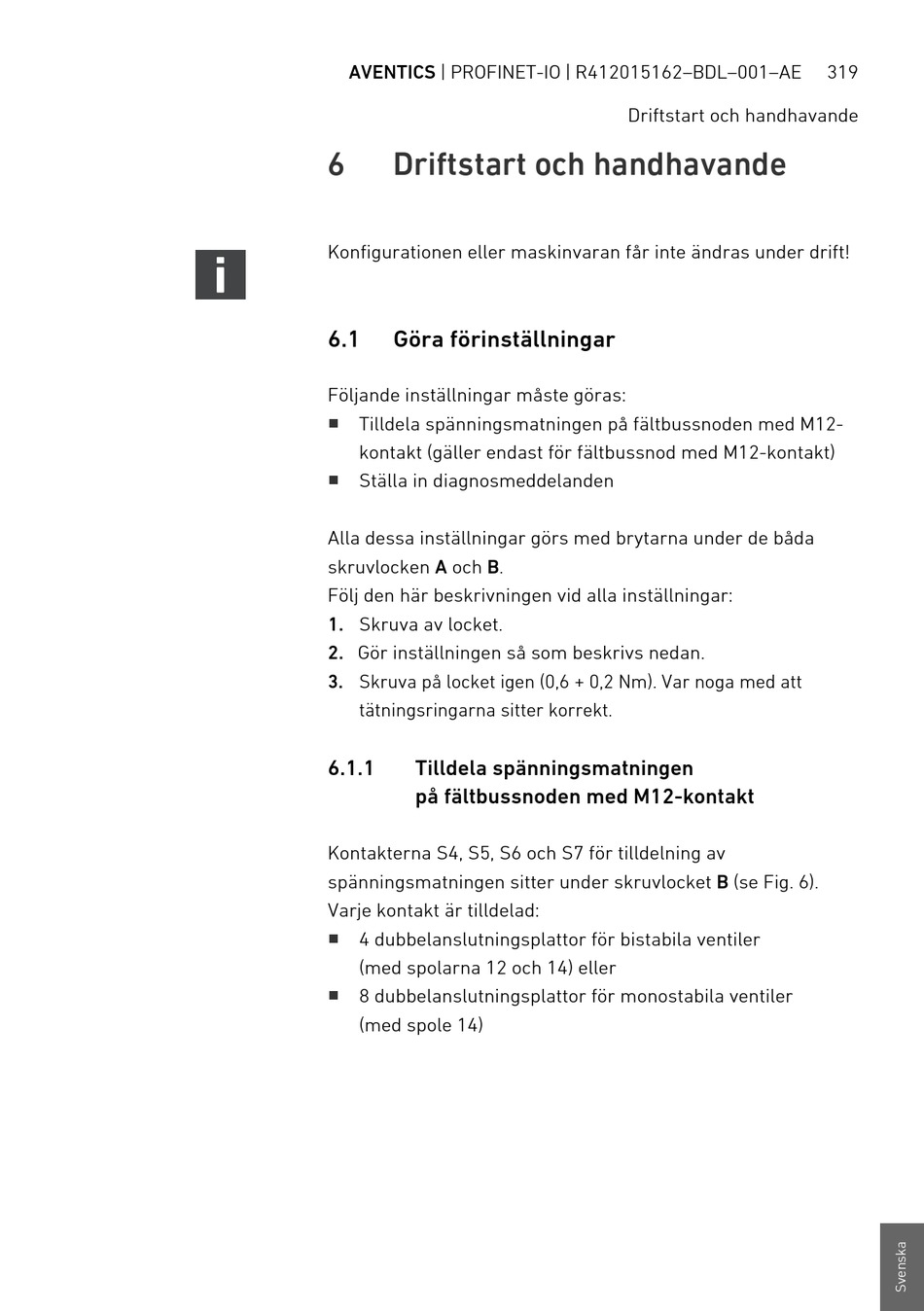

AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
6

Driftstart och handhavande

Konfigurationen eller maskinvaran får inte ändras under drift!
6.1 Göra förinställningar
Följande inställningar måste göras:
W
Tilldela spänningsmatningen på fältbussnoden med M12-
kontakt (gäller endast för fältbussnod med M12-kontakt)
W
Ställa in diagnosmeddelanden
Alla dessa inställningar görs med brytarna under de båda
skruvlocken A och B.
Följ den här beskrivningen vid alla inställningar:
1. Skruva av locket.
2. Gör inställningen så som beskrivs nedan.
3. Skruva på locket igen (0,6 + 0,2 Nm). Var noga med att
tätningsringarna sitter korrekt.
6.1.1 Tilldela spänningsmatningen
på fältbussnoden med M12-kontakt
Kontakterna S4, S5, S6 och S7 för tilldelning av
spänningsmatningen sitter under skruvlocket B (se Fig. 6).
Varje kontakt är tilldelad:
W
4 dubbelanslutningsplattor för bistabila ventiler
(med spolarna 12 och 14) eller
W
8 dubbelanslutningsplattor för monostabila ventiler
(med spole 14)
Driftstart och handhavande
319
