Moduli Input - Aventics PROFINET-IO Operating Instructions Manual

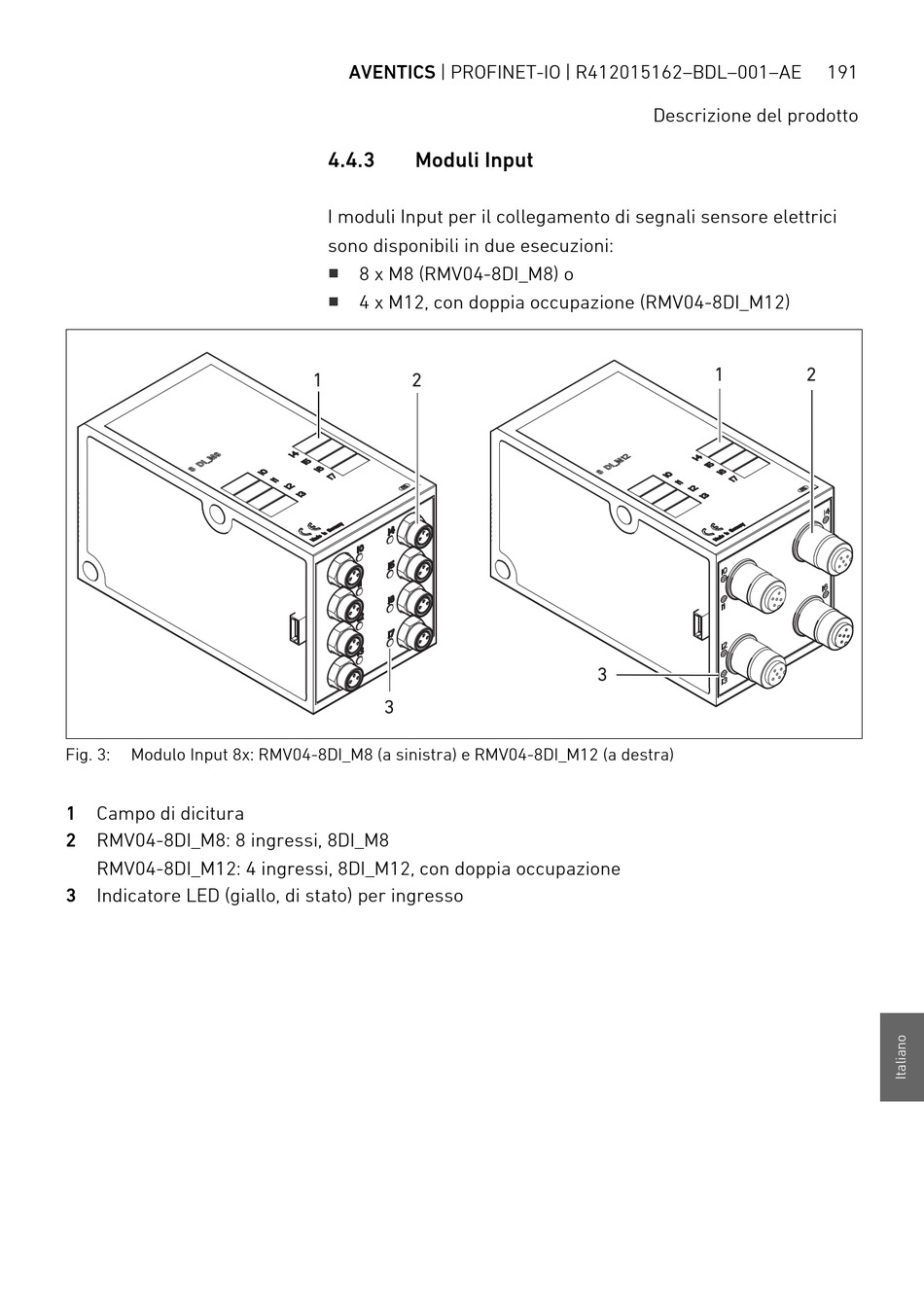

Fig. 3: Modulo Input 8x: RMV04-8DI_M8 (a sinistra) e RMV04-8DI_M12 (a destra)
1 Campo di dicitura
2 RMV04-8DI_M8: 8 ingressi, 8DI_M8
RMV04-8DI_M12: 4 ingressi, 8DI_M12, con doppia occupazione
3 Indicatore LED (giallo, di stato) per ingresso
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
4.4.3

Moduli Input

I moduli Input per il collegamento di segnali sensore elettrici
sono disponibili in due esecuzioni:
W
8 x M8 (RMV04-8DI_M8) o
W
4 x M12, con doppia occupazione (RMV04-8DI_M12)
1 2
3
Descrizione del prodotto
1
3
191
2
