226 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE

Cura e manutenzione

1
2

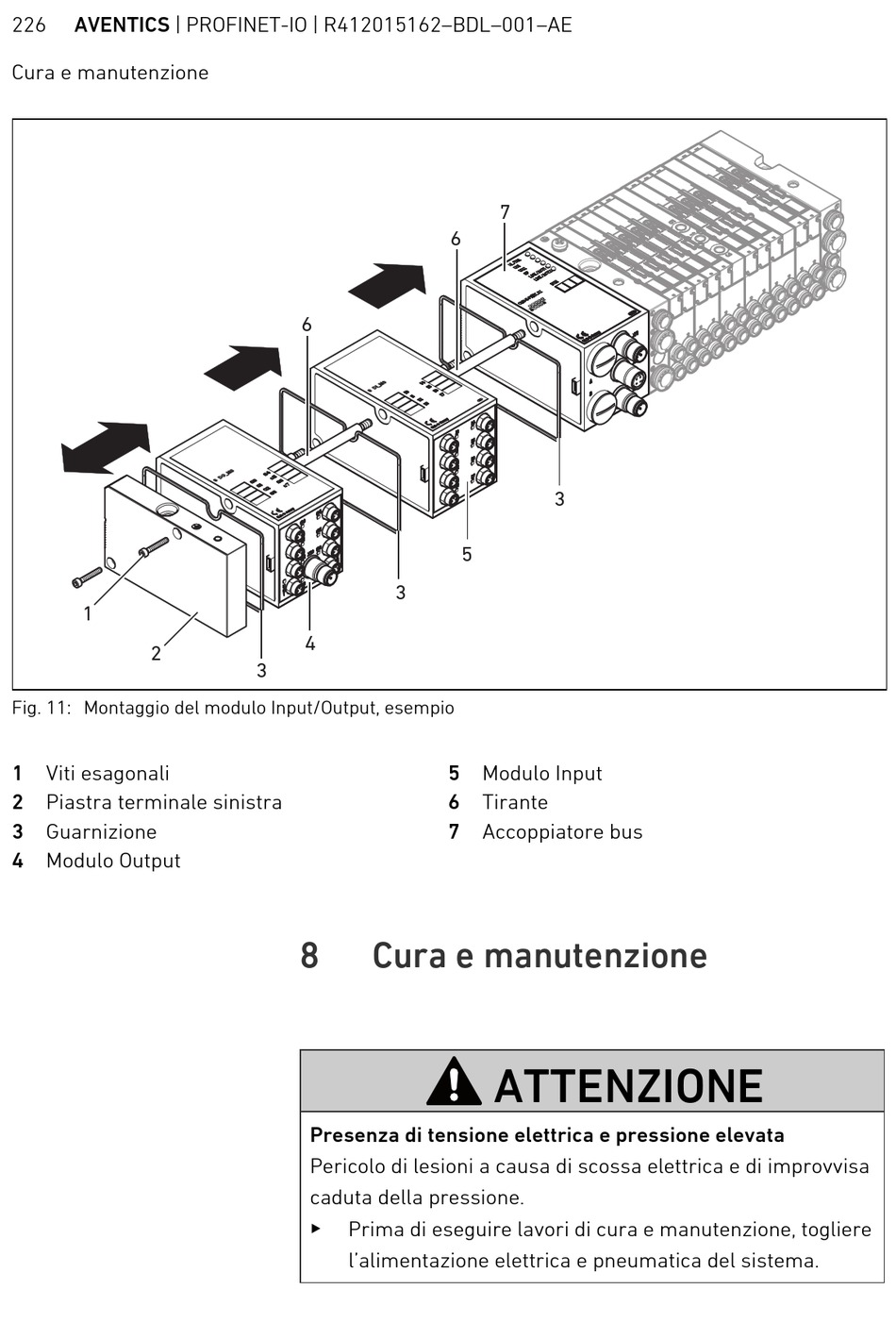

Fig. 11: Montaggio del modulo Input/Output, esempio
1 Viti esagonali
2 Piastra terminale sinistra
3 Guarnizione
4 Modulo Output
6
3
4
3
8 Cura e manutenzione
Presenza di tensione elettrica e pressione elevata
Pericolo di lesioni a causa di scossa elettrica e di improvvisa
caduta della pressione.
O
Prima di eseguire lavori di cura e manutenzione, togliere
l'alimentazione elettrica e pneumatica del sistema.
7
6
3
5
5 Modulo Input
6 Tirante
7 Accoppiatore bus
ATTENZIONE
