1 2
5
4 3
Modulo Output
O0...O7
4
3 1
1 2
5
4 3
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE

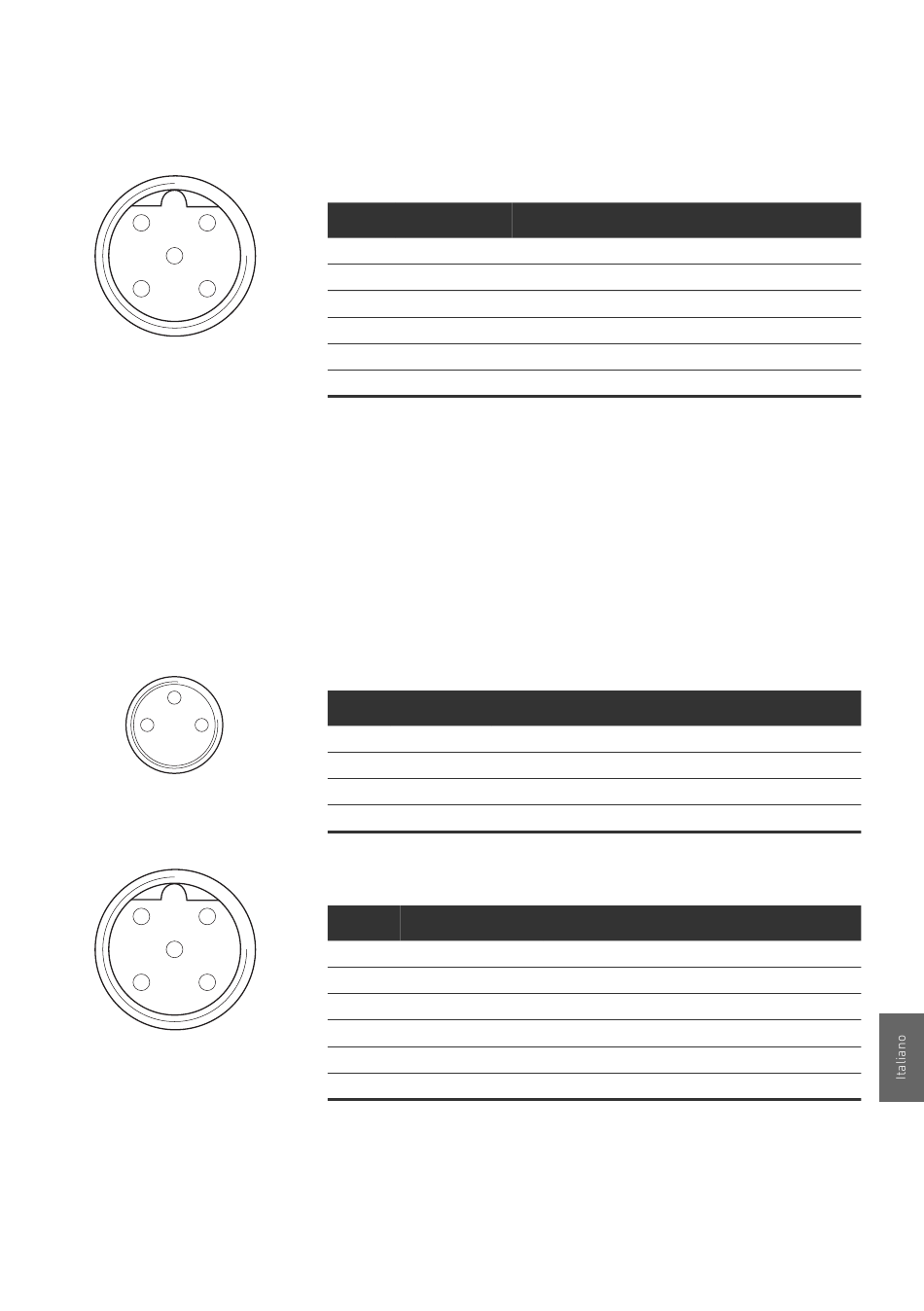

Tabella 12: Occupazione degli ingressi in un modulo Input 8x, 8DI_M12,
presa M12x1
Pin Segnale
1 SENSORE+
2 I1, I3, I5 o I7
3 SENSORE–
4 I0, I2, I4 o I6
5 NC
Corpo
1. Cablare le uscite in base alla Tabella 13 (8DO_M8) o alla
Tabella 14 (8DO_M12).
2. Collegare gli ingressi/le uscite elettrici ai moduli I/O con
connettori M8 o M12 (accessori).
3. Chiudere le prese dell'apparecchiatura non occupate con il
tappo di protezione M8- o M12 (accessorio), per poter
garantire il tipo di protezione IP 65.
Tabella 13: Occupazione delle uscite del modulo Output 8x, 8DO_M8,
boccola M8x1
Pin Segnale Occupazione
1 libero Non occupato
4 0x Segnale in uscita Ox (Tensione nominale 24 V)
3 GND Riferimento GND dell'attuatore
Corpo Giace sul potenziale di schermatura
Tabella 14: Occupazione delle uscite del modulo Output 8x, 8DO_M12,
boccola M12x1
Pin Segnale
1 NC
2 O1, O3, O5 o O7
3 GND
4 O0, O2, O4 o O6
5 NC
Corpo
Occupazione
Alimentazione sensori da 24 V +
Segnale sensore
Potenziale di riferimento GND
Segnale sensore
Non occupato
Giace sul potenziale di schermatura
Occupazione
Non occupato
Segnale in uscita
Potenziale di riferimento
Segnale in uscita
Non occupato
Giace sul potenziale di schermatura
