Accoppiatore bus
Moduli Input/Output
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
5

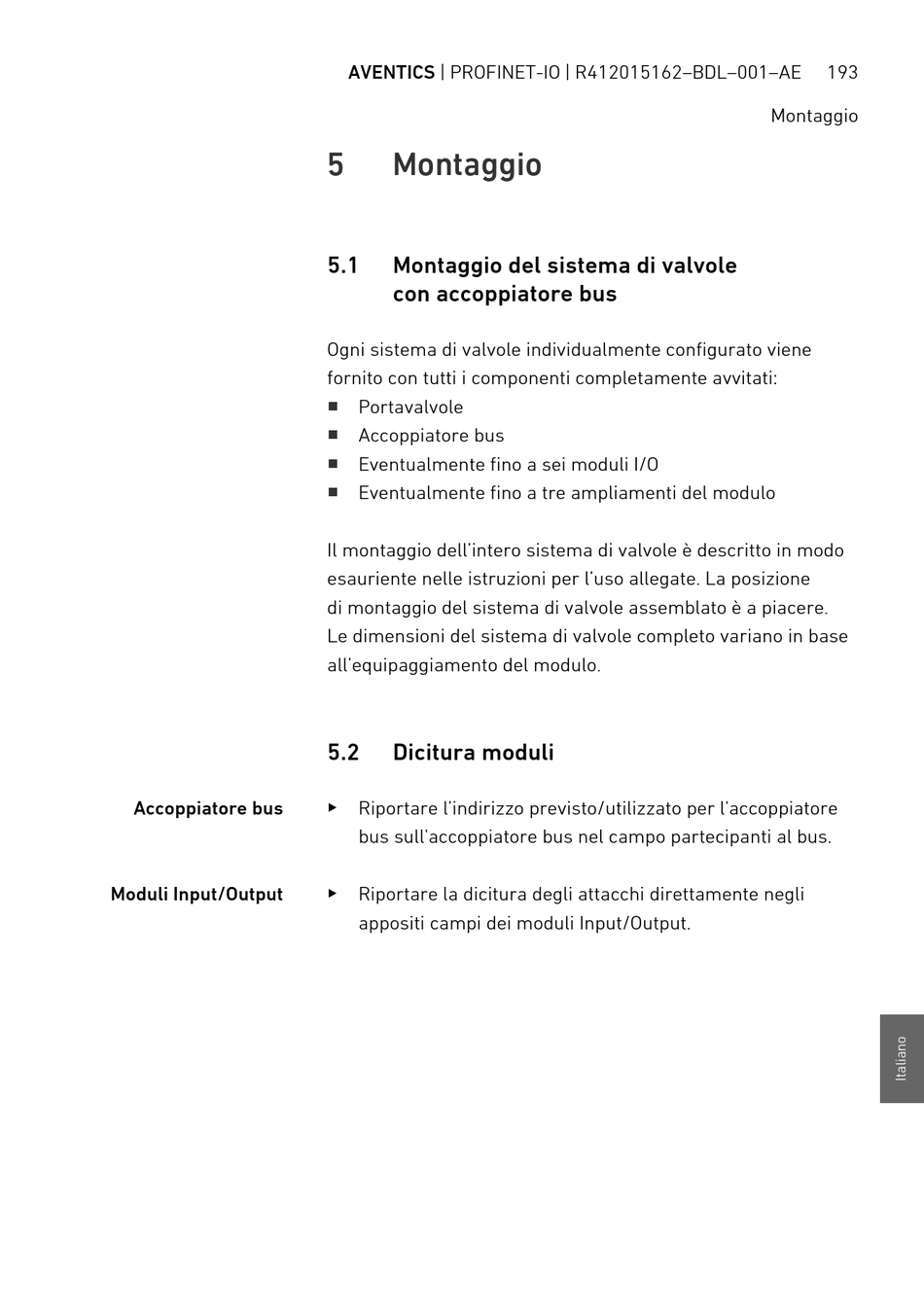

Montaggio

5.1 Montaggio del sistema di valvole
con accoppiatore bus
Ogni sistema di valvole individualmente configurato viene
fornito con tutti i componenti completamente avvitati:
W
Portavalvole
W
Accoppiatore bus
W
Eventualmente fino a sei moduli I/O
W
Eventualmente fino a tre ampliamenti del modulo
Il montaggio dell'intero sistema di valvole è descritto in modo
esauriente nelle istruzioni per l'uso allegate. La posizione
di montaggio del sistema di valvole assemblato è a piacere.
Le dimensioni del sistema di valvole completo variano in base
all'equipaggiamento del modulo.
5.2

Dicitura moduli

O
Riportare l'indirizzo previsto/utilizzato per l'accoppiatore
bus sull'accoppiatore bus nel campo partecipanti al bus.
O
Riportare la dicitura degli attacchi direttamente negli
appositi campi dei moduli Input/Output.
193
Montaggio
