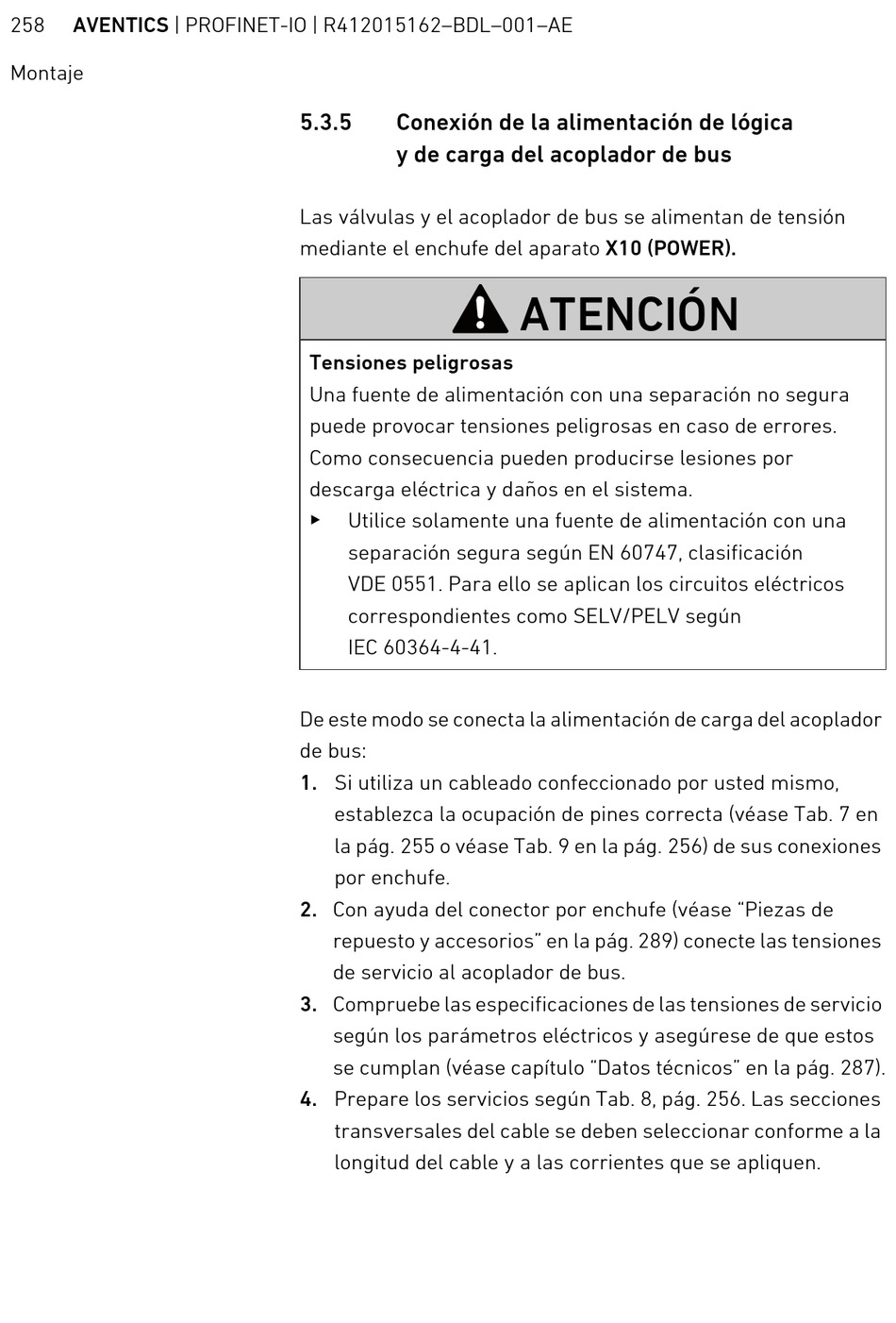

258 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Montaje
5.3.5 Conexión de la alimentación de lógica
y de carga del acoplador de bus
Las válvulas y el acoplador de bus se alimentan de tensión
mediante el enchufe del aparato X10 (POWER).
Tensiones peligrosas
Una fuente de alimentación con una separación no segura
puede provocar tensiones peligrosas en caso de errores.
Como consecuencia pueden producirse lesiones por
descarga eléctrica y daños en el sistema.
O
Utilice solamente una fuente de alimentación con una
separación segura según EN 60747, clasificación
VDE 0551. Para ello se aplican los circuitos eléctricos
correspondientes como SELV/PELV según
IEC 60364-4-41.
De este modo se conecta la alimentación de carga del acoplador
de bus:
1. Si utiliza un cableado confeccionado por usted mismo,
establezca la ocupación de pines correcta (véase Tab. 7 en
la pág. 255 o véase Tab. 9 en la pág. 256) de sus conexiones
por enchufe.
2. Con ayuda del conector por enchufe (véase "Piezas de
repuesto y accesorios" en la pág. 289) conecte las tensiones
de servicio al acoplador de bus.
3. Compruebe las especificaciones de las tensiones de servicio
según los parámetros eléctricos y asegúrese de que estos
se cumplan (véase capítulo "Datos técnicos" en la pág. 287).
4. Prepare los servicios según Tab. 8, pág. 256. Las secciones
transversales del cable se deben seleccionar conforme a la
longitud del cable y a las corrientes que se apliquen.
ATENCIÓN
