252 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Montaje

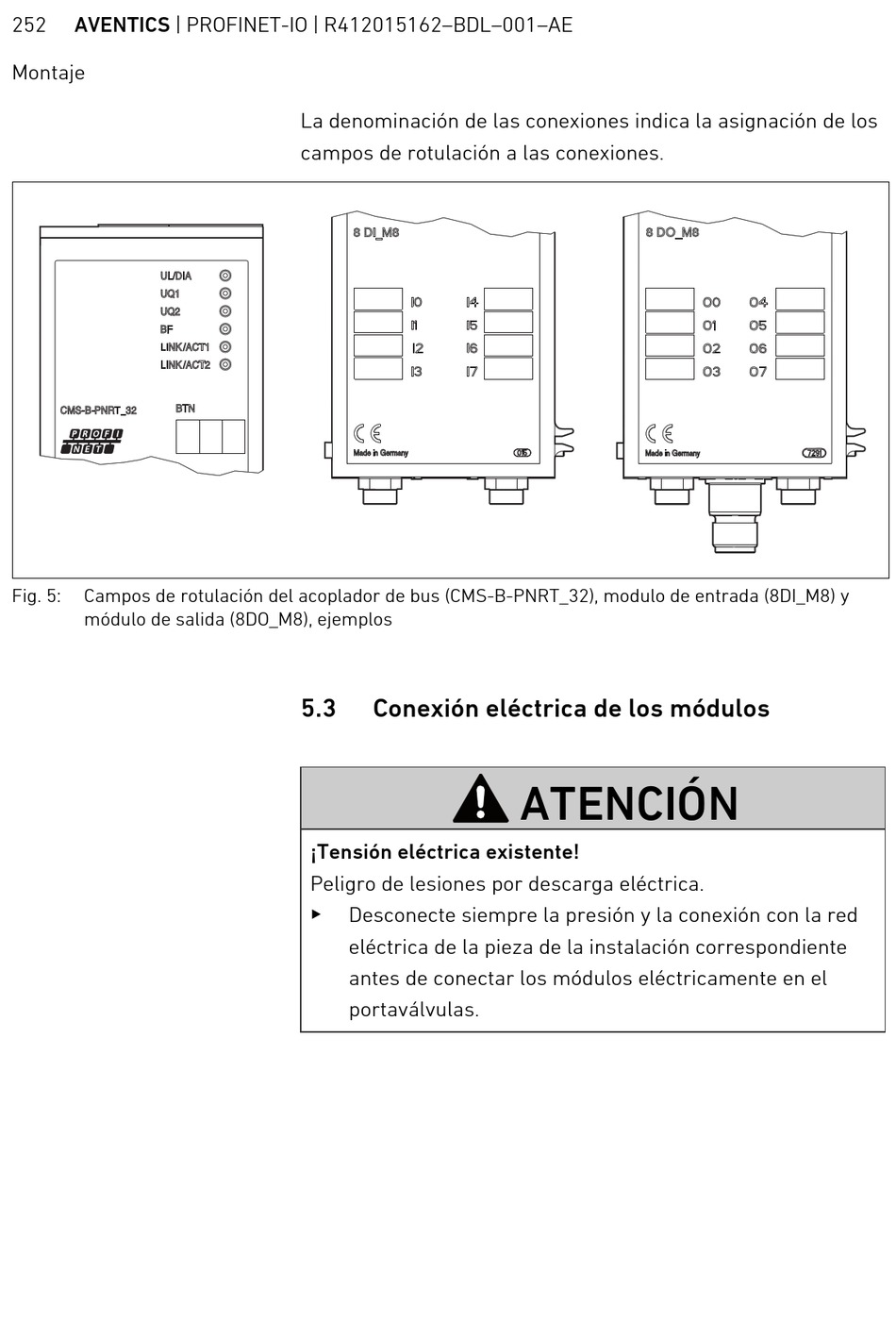

Fig. 5: Campos de rotulación del acoplador de bus (CMS-B-PNRT_32), modulo de entrada (8DI_M8) y
módulo de salida (8DO_M8), ejemplos
La denominación de las conexiones indica la asignación de los
campos de rotulación a las conexiones.
5.3 Conexión eléctrica de los módulos
¡Tensión eléctrica existente!
Peligro de lesiones por descarga eléctrica.
O
Desconecte siempre la presión y la conexión con la red
eléctrica de la pieza de la instalación correspondiente
antes de conectar los módulos eléctricamente en el
portaválvulas.
ATENCIÓN
