FMS-2000C

Wiring power

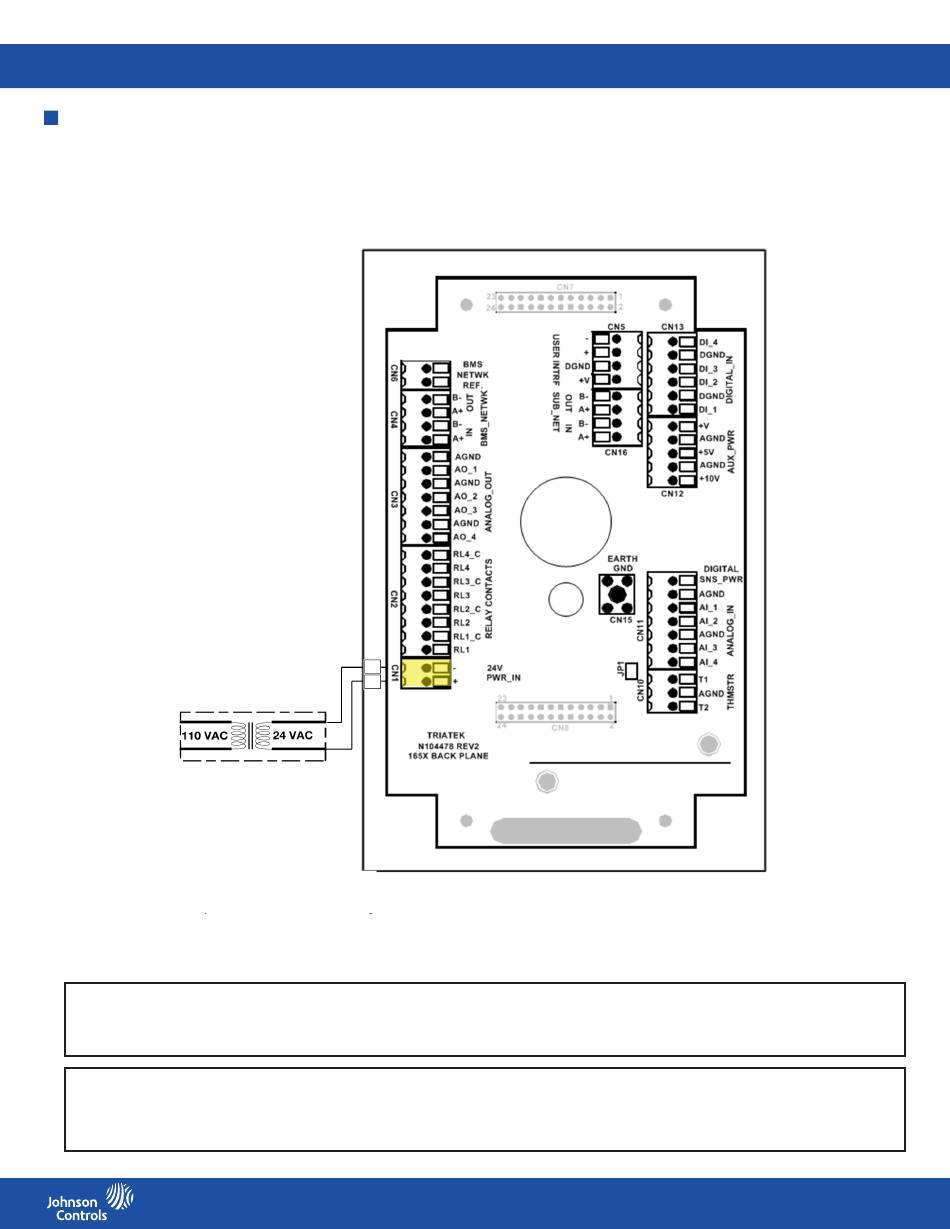

Figure 29: Power wiring diagram
Step Down
Isolation Transformer
IMPORTANT: When powering daisy-chained controllers with your own 24 VAC power supplies, be sure to maintain consistency when
connecting the two secondary leads AC1 and AC2 to each controller. For example, if AC1 and AC2 are the two leads of your 24 VAC
power supply, AC1 should be connected to the +24V_PWR _IN terminal and AC2 should be connected to the -24V_PWR_IN terminal,
or vice versa. Reversing these leads could permanently damage the controller module.
IMPORTANT : Lors de l'alimentation des contrôleurs branchés en cascade avec vos propres blocs d'alimentation de 24 V CA,
assurez-vous de maintenir la cohérence lors du branchement des deux conducteurs secondaires AC1 et AC2 à chaque contrôleur.
Par exemple, si AC1 et AC2 sont les deux conducteurs de votre bloc d'alimentation de 24 V CA, AC1 devrait être branché à la borne
+24V_PWR _IN et AC2 devrait être branché à la borne -24V_PWR_IN ou vice versa. Inverser ces conducteurs peut endommager de
façon permanente le module de contrôle.
35
LIT-12013508
