Eaton CGLine+ Touchscreen Controller Manual page 76

Configuration d'un luminaire dans une ligne
Déplacer un luminaire vers une autre zone
Sélectionnez la zone et le luminaire de votre choix dans l'encart de droite (1).
Sélectionnez la nouvelle zone dans l'encart de gauche (2).
Sélectionnez l'adresse de destination de votre choix dans l'encart de gauche (3).
F
Cliquez sur le bouton <<Déplacer (4).
Pour appliquer la modification, cliquez sur PC -> CGLine+. La configuration sera
alors envoyée à la centrale de gestion web CGLine+.
2
1
4
3

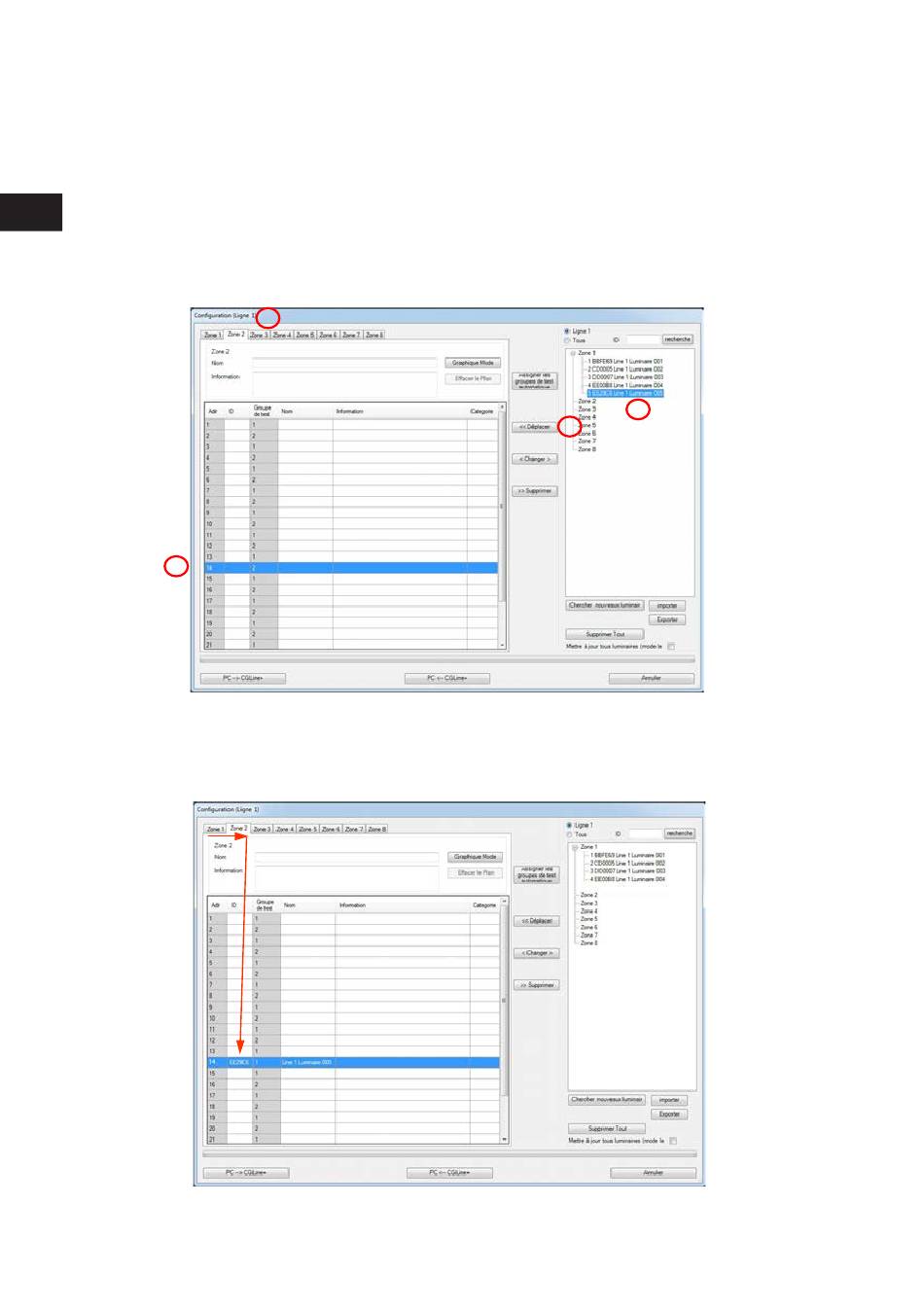

Exemple illustrant un déplacement depuis la zone 1, adresse 5 vers la zone 2,
adresse 14.
76 Guide d'installation rapide CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
