Écran CGLine+ Web-Controller
Pour h) Configuration (centrale)
d) Entrées

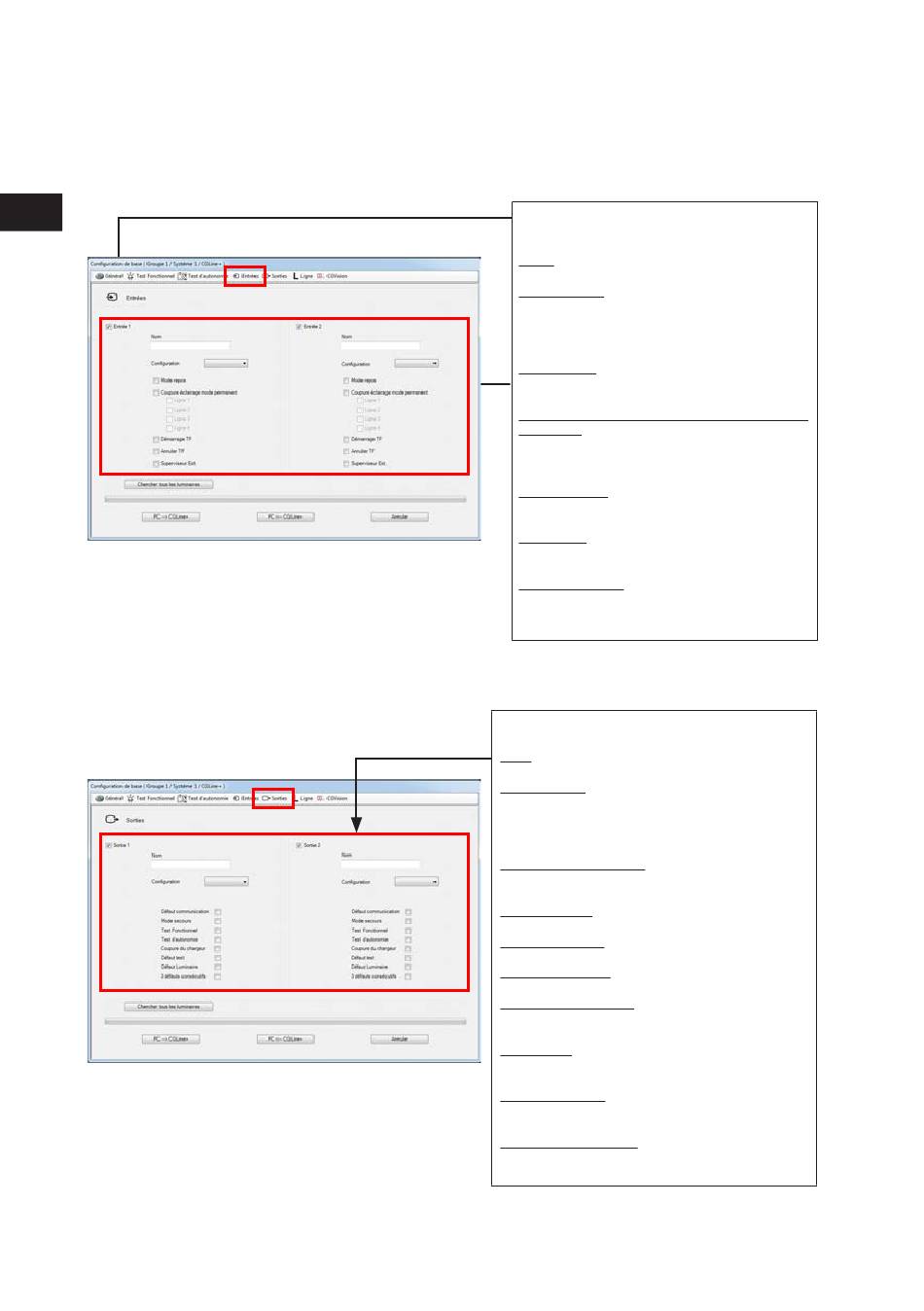

Dans l'onglet Entrées, les deux entrées digitales peuvent être programmées selon vos besoins.
F
e) Sorties
Dans l'onglet Sorties, les deux sorties relais peuvent être configurées selon vos besoins.
68 Guide d'installation rapide CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
Les entrées 1 et 2 doivent être activées en
les cochant pour procéder à leur configura-
tion.
Nom :
Nom personnalisable de max. 20 caractères.
Configuration :
Normalement fermée = active quand l'entrée
est ouverte
Normalement ouverte = active quand l'entrée
est court-circuitée
Mode repos :
Active le mode repos (voir le manuel de la
centrale de gestion web CGLine+)
Coupure éclairage mode permanent (Ligne 1
à Ligne 4) :
Les luminaires peuvent être éteints par ligne
en cochant "Désactiver mode permanent(par
ligne)" .
Démarrage TF :
Lance un test fonctionnel sur tous les lumi-
naires connectés.
Annuler TF :
Interrompt le TF en cours sur touts les lumi-
naires.
Superviseur Ext. :
Affiche l'état de contacts défaut en externe.
Ex. : un message d'erreur sur un système
d'alarme.
Les sorties relais 1 et 2 doivent être activées en
les cochant pour procéder à leur configuration.
Nom :
Nom personnalisable de max. 20 caractères.
Configuration :
Normalement fermée = active quand la sortie
est ouverte
Normalement ouverte = active quand la sortie
est court-circuitée.
Défaut communication :
Au moins 1 luminaire a un défaut de communi-
cation avec la centrale.
Mode secours :
Au moins 1 luminaire est en secours.
Test Fonctionnel :
Au moins 1 luminaire est en TF .
Test d'autonomie :
Au moins 1 luminaire est en TA.
Coupure du chargeur :
Au moins 1 luminaire présente un défaut de
charge ou de batterie.
Défaut test :
Au moins 1 luminaire présente un défaut pen-
dant un test fonctionnel ou d'autonomie.
Défaut luminaire :
Au moins 1 luminaire présente un défaut de
lampe.
3 défauts consécutifs :
Au moins 3 luminaires adjacents dans une zone
présentent un défaut.
