Configuration d'un luminaire dans une ligne
Déplacer un luminaire au sein d'une zone

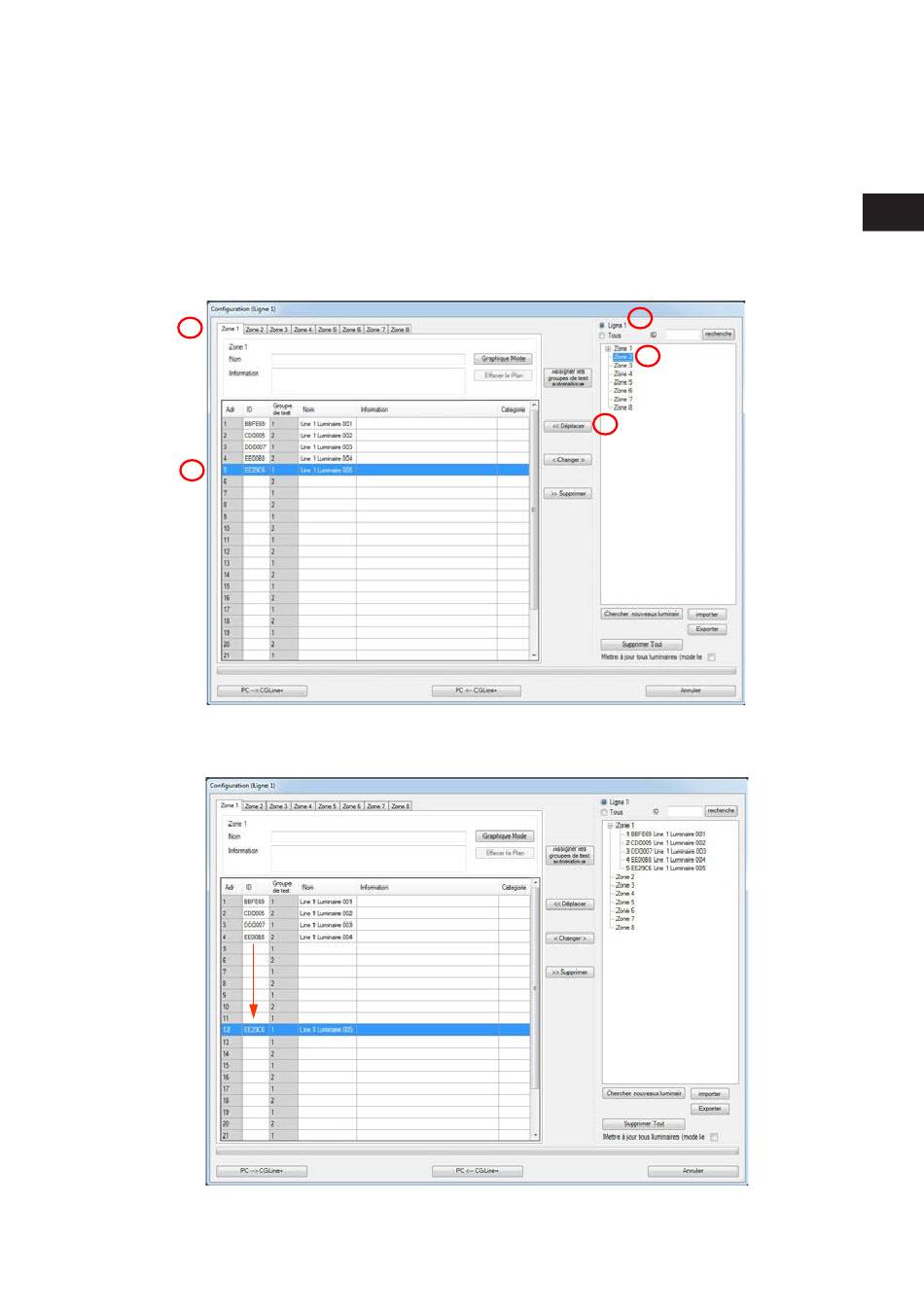

Sélectionnez la zone de votre choix dans les deux encarts. Ex. : zone 1 (1).
Sélectionnez le luminaire à déplacer dans l'encart de droite (2).
Sélectionnez l'adresse de destination de votre choix dans l'encart de gauche (3).
F
Cliquez sur le bouton <<Déplacer (4).
Pour appliquer la modification, cliquez sur PC -> CGLine+. La configuration sera
alors envoyée à la centrale de gestion web CGLine+.
1
1
2
4
3
Exemple illustrant un déplacement de l'adresse 5 à l'adresse 12.
