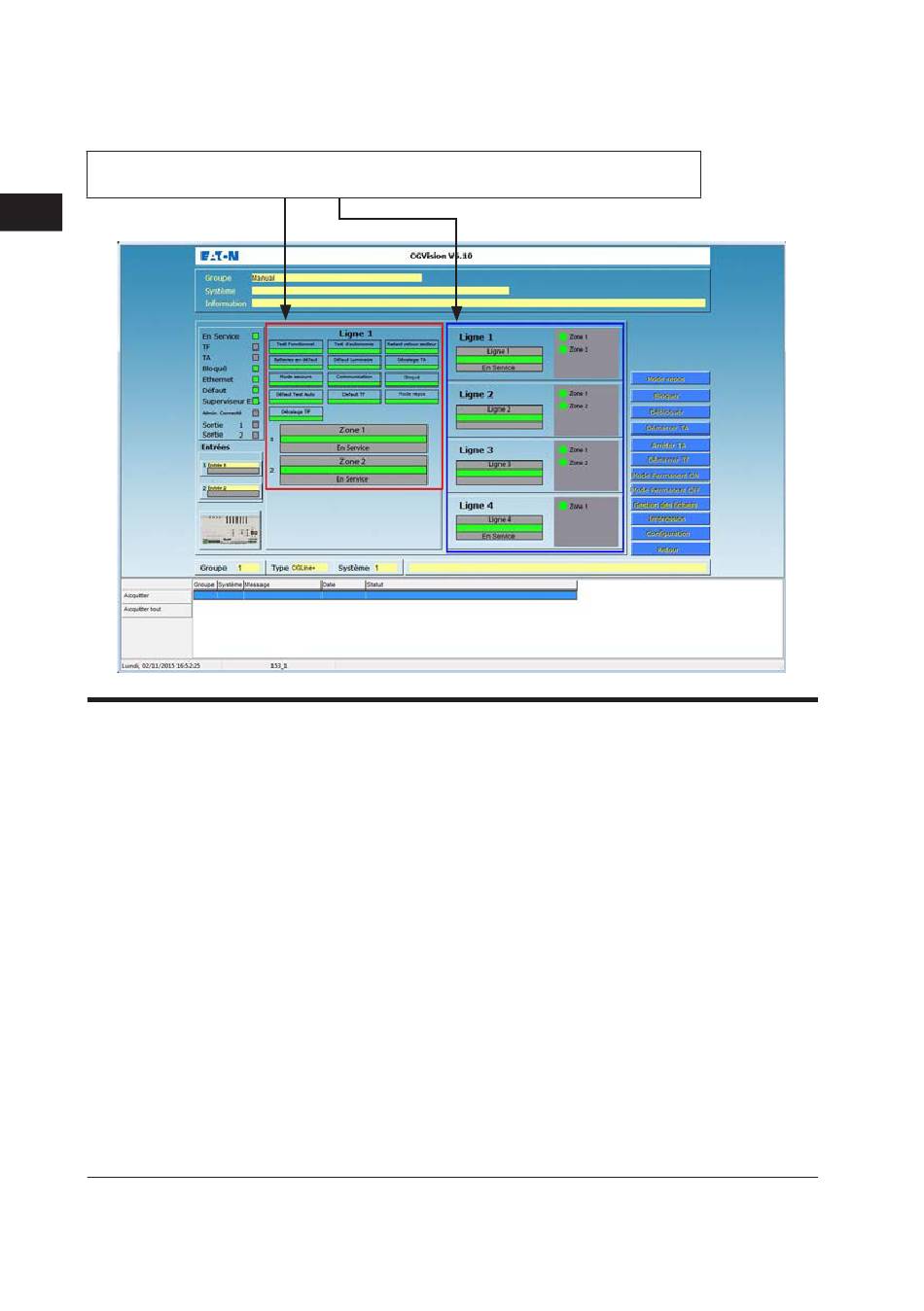

Gerätebild – CGLine+ Web-Controller
Statusanzeigen des Gerätes
Statusanzeige des selektierten Stranges (rot). Eine Strangauswahl erfolgt über Klick
auf die Strangnummer im rechten Strangstatus (blau).
D
Selektierter Strang: Alle Statusmeldungen in diesem Fenster gelten für Strang 1.
Funktionstest
Betriebsdauertest
Nachlaufendes
Notlicht
Batteriefehler
Leuchtenstörung
verschobener BT
Batteriebetrieb
Kommunikation
Blockiert
BT-Fehler
FT-Fehler
verschobener FT
Zonensummenstatus
36 Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
Gelb = Wenn mindestens eine Leuchte des Stranges im Funktionstest ist.
Gelb = Wenn mindestens eine Leuchte im Betriebsdauertest ist.
Gelb = wenn mindestens eine Leuchte nach einem Netzausfall sich noch im nachlaufendem Notlicht
befindet.
Rot = wenn mindestens eine Leuchte einen Batteriefehler hat.
Rot = wenn mindestens eine Leuchte einen Leuchtenfehler hat.
Rot = wenn mindestens eine Leuchte den Betriebsdauertest verschoben hat, weil innerhalb 24
Stunden vorher eine Teilentladung stattgefunden hat.
Rot = wenn mindestens eine Leuchte im Batteriebetrieb ist.
Rot = Wenn mindestens eine Leuchte eine Kommunikationsstörung zum Controller hat.
Rot = Wenn mindestens eine Leuchte im Strang blockiert ist.
Rot = Wenn mindestens eine Leuchte den Betriebsdauertest (Batterietest) nicht bestanden hat.
Rot = Wenn mindestens eine Leuchte den Funktionstest (Lampentest) nicht bestanden hat.
Rot = wenn mindestens eine Leuchte den Funktionstest verschoben hat, weil vorher eine
Teilentladung stattgefunden hat.
Im unteren Teil des Fensters werden die konfigurierten Zonen mit ihren Summenstatus angezeigt. Bei
4 Strangbetrieb können das 2, 4, 5 oder 8 Zonen sein, bei 2 Strangbetrieb 4,8,10 oder 16 Zonen sein.
Im CGLine Kompatibilitätsmodus ist jeweils nur 1 Zone möglich! Mit Klick auf die entsprechende
Zone, gelangt man ins Zonenbild mit den installierten Leuchten.
