Écran CGLine+ Web-Controller
5 Écran CGLine+ Web-Controller

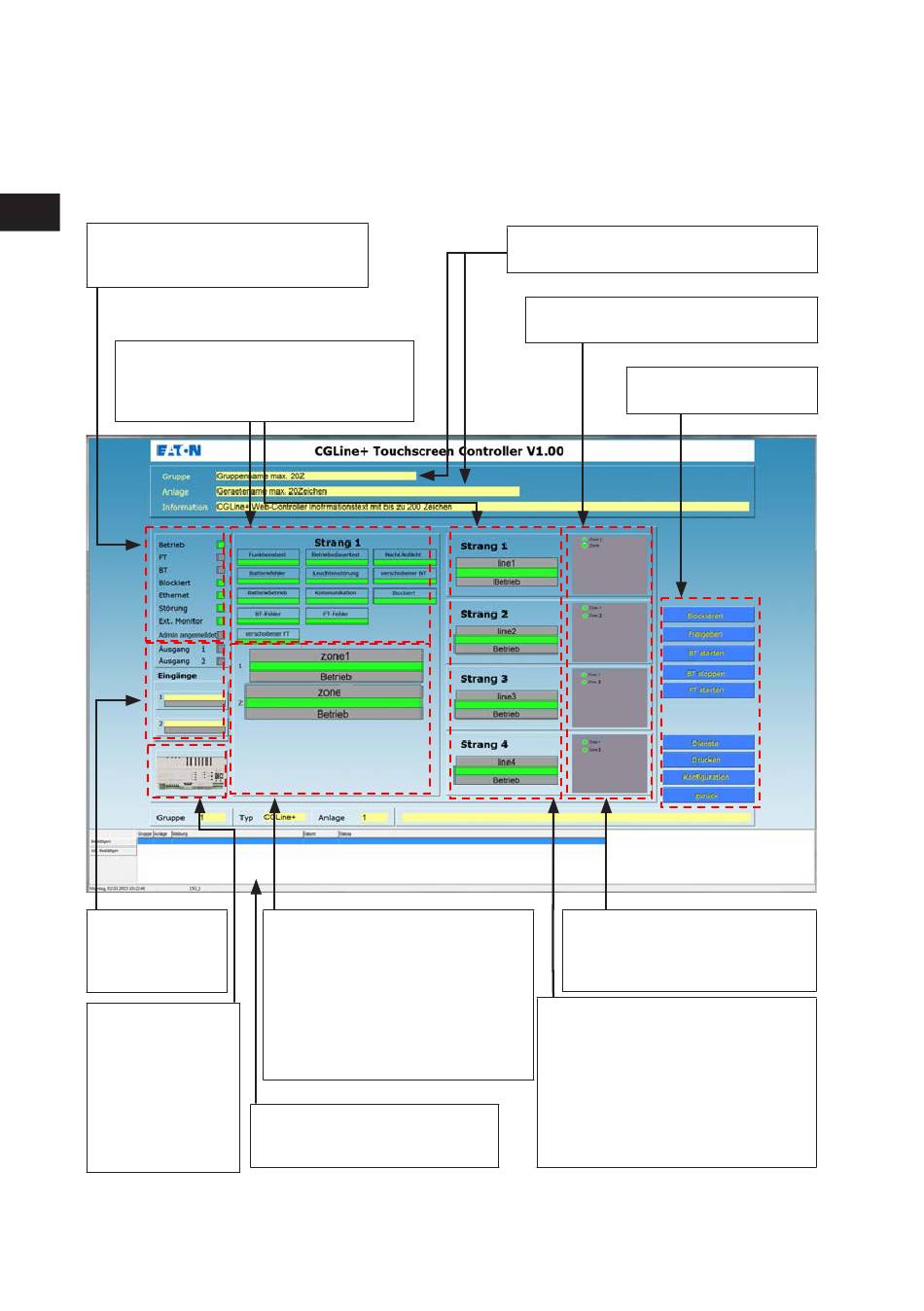

Présentation de la vue Installation
F
État de la centrale en direct avec un
affichage de l'état en couleur :
vert = OK, rouge = défaut.
Affichage de la ligne active avec l'état
de ses blocs. En cliquant sur la ligne
voulue (1 à 4), vous pouvez passer de
l'affichage des lignes aux états détaillés.
Affichage du
statut des sor-
ties relais et des
entrées digitales
Clic droit de la
souris =
fenêtre
d'informations
Clic gauche de la
souris =
ouvre le serveur
web dans le navi-
gateur web
60 Guide d'installation rapide CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
2
Affichage des zones actives 2, 4, 5
ou 8 pour le fonctionnement en 4
lignes, ou 4, 8, 10 ou 16 zones pour
le fonctionnement en 2 lignes. En
cliquant sur la zone, vous accédez
à l'écran de la zone avec les blocs
qui y sont installés. Le nombre de
zones actives sur la ligne peut être
défini via le bouton Configuration.
Liste d'alertes avec option
d'acquittement, identique à la
vue Installation
Nom du groupe et nom du système
(max. 20 caractères chacun)
Informations supplémentaires
(max. 100 caractères)
Boutons de commandes
ou de configuration
2
En double-cliquant sur la zone
d'une ligne, vous accédez directe-
ment à la vue Zone avec les blocs
qui y sont installés.
Lignes installées, max. 4 lignes de
jusqu'à 200 blocs CGLine+ chacune,
avec un affichage de l'état en cours :
vert = blocs de la ligne OK ;
•
jaune = au moins 1 bloc en test ;
•
rouge = au moins 1 bloc en défaut
•
sur la ligne ;
Un champ gris signifie "Ligne non
•
installée" .
