Eaton CGLine+ Touchscreen Controller Manual page 45

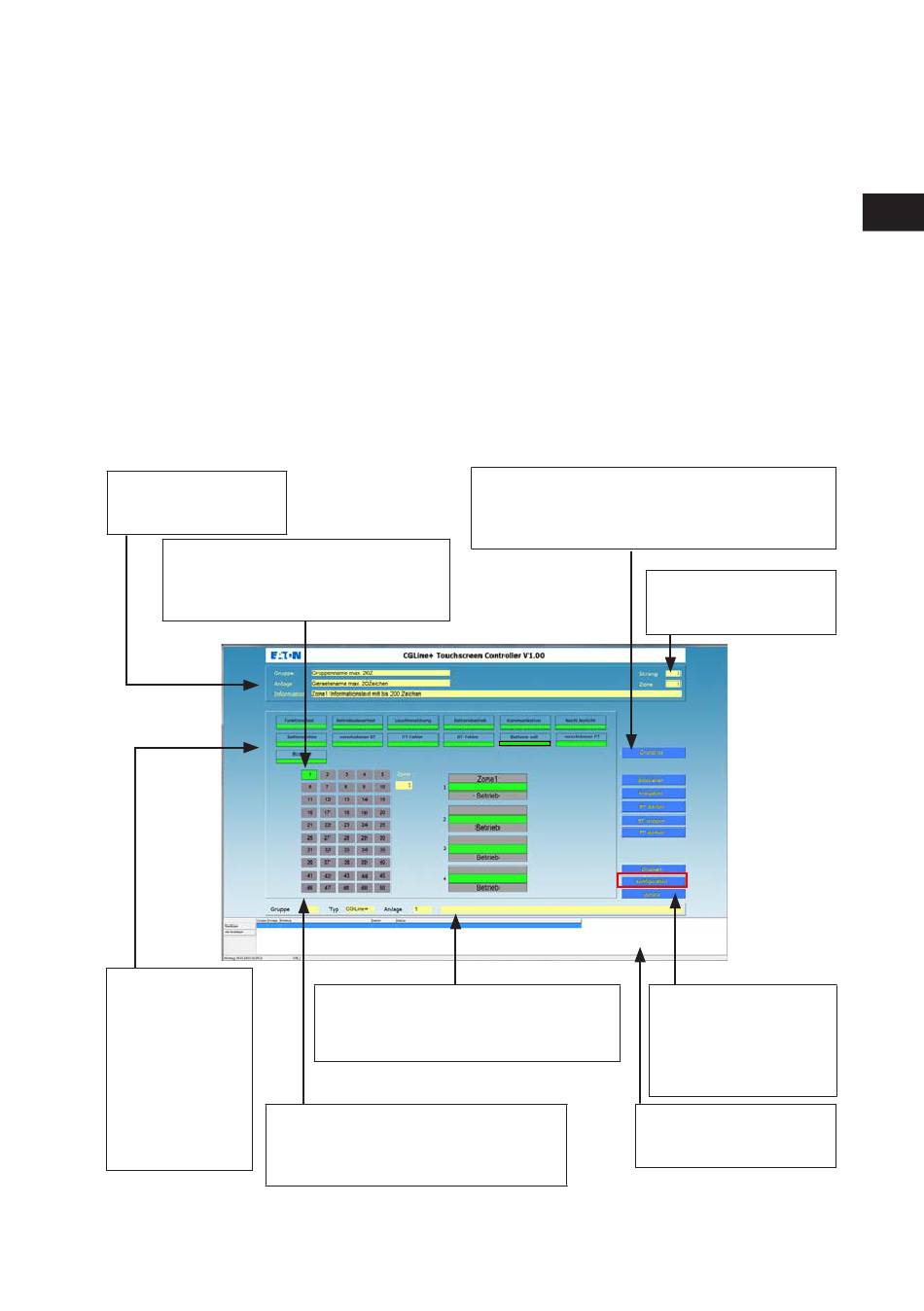

Aufbau des Zonenbildes
Im Zonenbild wird der Status aller Leuchten innerhalb der Zone dargestellt. Je
nach Auswahl der Zonenanzahl ändert sich gleichmässig die Anzahl der Leuchten
innerhalb der Zonen!
Bei 4-Strangbetrieb sind folgende Zonen/Leuchten möglich:
2 Zonen mit je 100 Leuchten, 4 Zonen mit je 50 Leuchten, 5 Zonen mit je 40
Leuchten und 8 Zonen mit je 25 Leuchten.
Bei 2 Strangbetrieb sind folgende Zonen/Leuchten möglich:
4 Zonen mit je 100 Leuchten, 8 Zonen mit je 50 Leuchten, 10 Zonen mit je 40
Leuchten und 16 Zonen mit je 25 Leuchten.
Im Beispiel ist folgendes dargestellt: 4Strangbetrieb mit 4 Zonen und je 50
Leuchten.
Textfelder für
Informationen,
z.B. Gerät, Standort.
Mit Klick auf eine installierte
Leuchte im Zonenbild gelangt man
ins Leuchtenbild.
Siehe nächste Seite.
Statusanzeige
der Zone, d.h. bei
min. Störung einer
Leuchte, erscheint
das Feld rot =
Störung
Mit Klick auf die
jeweilige Meldung
Installierte Leuchten mit Statusanzeige:
erscheint eine
•
erweitere Anzeige.
Siehe Pkt. x.x.x
•
•
Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
Aufbau Gerätebild / Zonenbild / Leuchtenbild
Anzeige von:
Gerätegruppe in der CGVision (1 bis 15)
•
Gerätetyp, z.B. CGLine+
•
Gerät (Anlage) in der Gruppe (1 bis 32)
•
Grün = Leuchte OK – Dauerlicht AUS
Gelb = Leuchte OK – Dauerlicht EIN
Rot = Leuchte gestört
Funktions-schaltflächen:
Wirken nur auf Leuchten dieses Stranges.
Es erscheint eine Abfrage ob ganzer Strang oder
einzelne Zonen gesteuert werden sollen.
Stranganzeige:
• Aktueller Strang
• Aktuelle Zone
Über Konfiguration
gelangt man in die
Leuchtenkonfiguration
des Stranges.
Siehe 13
Leuchtenkonfiguration.
Alarmliste der letz-
ten 7 Ereignisse mit
Quittierungsmöglichkeit
D
