Eaton CGLine+ Touchscreen Controller Manual page 46

Aufbau Gerätebild / Zonenbild / Leuchtenbild

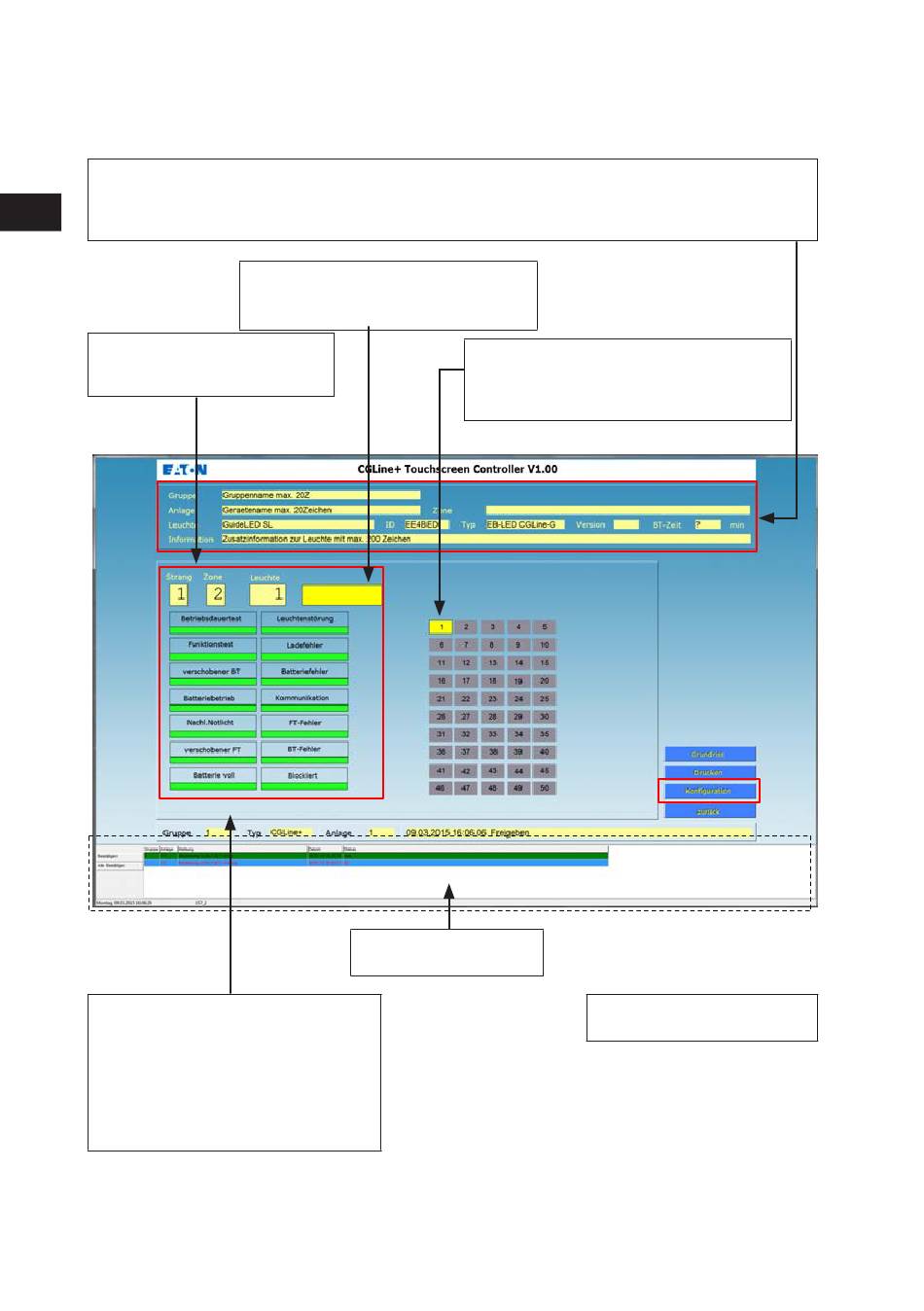

Aufbau des Leuchtenbildes
Informationsfeld mit:
Gruppenname / Controllername / Zonenname / Leuchtenname / Zusatzinformation zur Leuchte,
D
sowie Leuchteninformationen mit:
Hex-ID / Leuchtentyp / Softwareversion und letzte erreichte Betriebsdauertestzeit
Anzeige der
Leuchteninformation:
Aktueller Strang / Zone / Leuchte
Erweiterte Statusanzeigen
der Leuchte, z.B. Leuchtenstörung
Grün = OK
•
Rot = Störung
•
Mit Klick auf linker Maustaste
erscheint eine Fehlerliste mit allen
betroffenen Leuchten mit dem gleichen
Fehler.
46 Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
Schaltzustand der Leuchte:
Grau = ausgeschaltet (Dauerlicht AUS)
•
Gelb = eingeschaltet (Dauerlicht EIN)
•
Alarmliste mit
Quittierungsmöglichkeit
Installierte Leuchten mit Statusanzeige
Grau = AUS
•
Gelb = Ein
•
Rot = gestört
•
Über Konfiguration können die
Leuchtentexte editiert werden.
