Aufbau Gerätebild / Zonenbild / Leuchtenbild
6 Aufbau Gerätebild / Zonenbild / Leuchtenbild

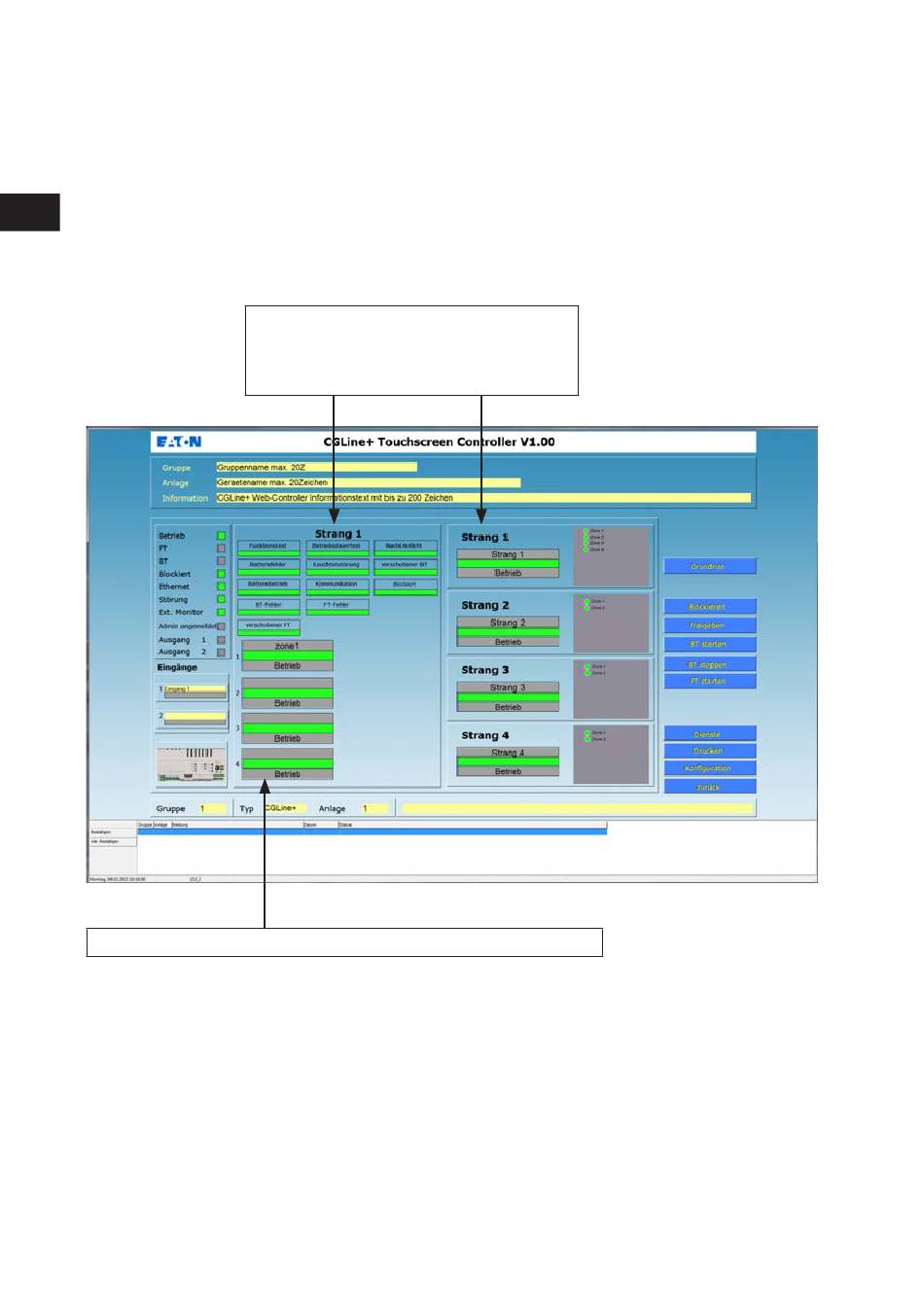

Aufbau des Gerätebildes mit Strangstatus
D
Im Gerätebild wird der Gesamtstatus des Gerätes und der Strangstatus eines
selektierten Stranges angezeigt.
Mit Klick auf die gewünschte Zone des Stranges öffnet sich das „Zonenbild" .
44 Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
Installierte Stränge werden durch farblich hinter-
legte Schaltflächen dargestellt.
Mit Klick auf einen Strang wird im linken Teil der
Status und die installierten Zonen des gewählten
Stranges angezeigt.
zone2
zone3
zone4
