Gerätebild – CGLine+ Web-Controller
5 Gerätebild – CGLine+ Web-Controller

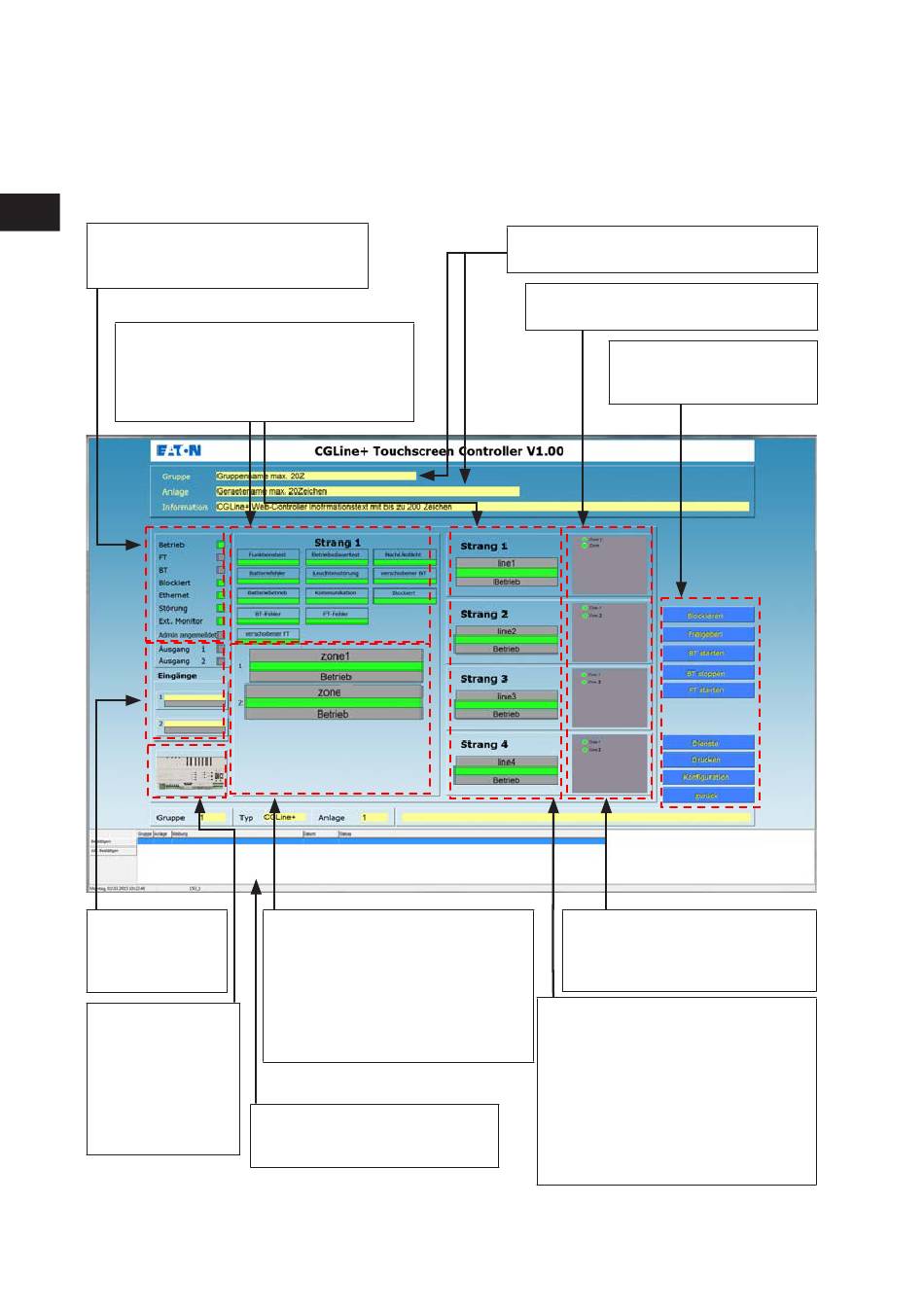

Aufbau des Gerätebildes
D
Direkte Statusmeldungen des Gerätes
Mit farblicher Zustandsanzeige
Grün= OK , Rot = Störung
Anzeige des aktiven Stranges mit dem
Summenstatus der Leuchten im Strang.
Mit Klick auf den entsprechenden Strang
1 bis 4 wechselt man die Anzeige für
den Strang mit dem Status.
Statusanzeige der
Relaisausgänge
und digitalen
Eingänge
Klick mit linker
Maustaste=
Informationsfenster
Klick mit rechter
Maustaste=
Öffnen des
Webservers über
einen Webbrowser
34 Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com
2
Anzeige der aktiven Zonen 2, 4,
5 oder 8 bei 4-Strang-Betrieb im
Strang. Mit Klick auf die Zone
gelangt man ins Zonenbild mit den
installierten Leuchten.
Die Anzahl der aktiven Zonen
im Strang kann im Menü
„Konfiguration" eingestellt werden.
Alarmliste mit
Quittierungsmöglichkeit identisch
mit Hauptgruppenbild
Gruppenname und Anlagenname
(je bis 20 Zeichen)
Feld für Zusatzinformationen
(bis 100 Zeichen)
Schaltflächen für
Kommandos oder
Konfigurationseinstellungen
2
Mit Klick auf die Zone eines
Stranges gelangt man direkt in
das Zonenbild mit den installi-
erten Leuchten
Installierte Stränge, max. 4 Stk. mit
max. je 100 CGLine Leuchten, mit
Anzeige des aktuellen Status:
Grün = Leuchten im Strang i.O.
•
Gelb = min. 1 Leuchte im Test
•
Rot = min. 1 Leuchte im Strang
•
gestört
Graues Feld bedeutet „Strang nicht
installiert" .
