Statusanzeigen des Gerätes
Statusanzeigen des CGLine+ Web-Controllers
Betrieb Rot = Wenn mindestens eine Leuchte nicht betriebsbereit ist, z.B. blockiert.
FT
Gelb = wenn mindestens eine Leuchte aktuell im Funktionstest (Lampentest) ist.
BT Gelb = wenn mindestens eine Leuchte aktuell im Betriebsdauertest (Batterietest)
Blockiert Rot = wenn mindestens eine Leuchte aktuell blockiert ist.
Ethernet
Rot = wenn die Kommunikation zwischen Controller und CGVision gestört ist.
Störung Rot = wenn mindestens eine Leuchte eine Störung hat, z.B. Batteriefehler.
Ext. Monitor Rot = Fehler am extern angeschlossenem Gerät.
Admin angemeldet
Grün = signalisiert das jemand als Administrator auf dem Webserver des
Ausgang 1 / 2 Rot = Relaisausgänge gemäß Konfiguration aktiv.
Eingänge 1 / 2 Gelb = Digitaleingänge gemäß Konfiguration aktiv.
Kurzanleitung CGLine+ Touchscreen Controller ZNO2038000 A www.eaton.com

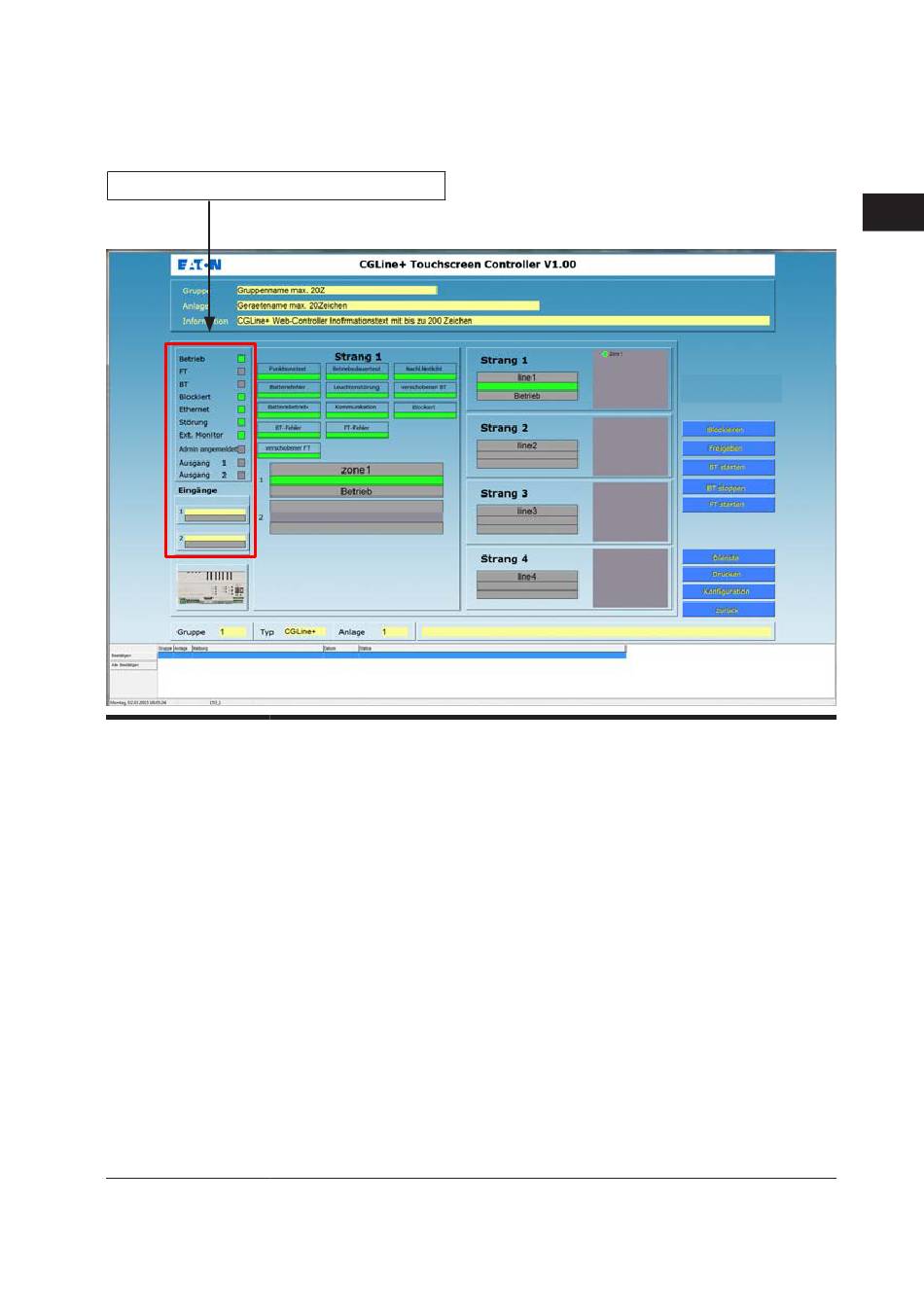

Gerätebild – CGLine+ Web-Controller
ist.
CGLine+ Web-Controllers angemeldet ist.
