Aesculap Power Systems
microspeed® uni-Motorensystem

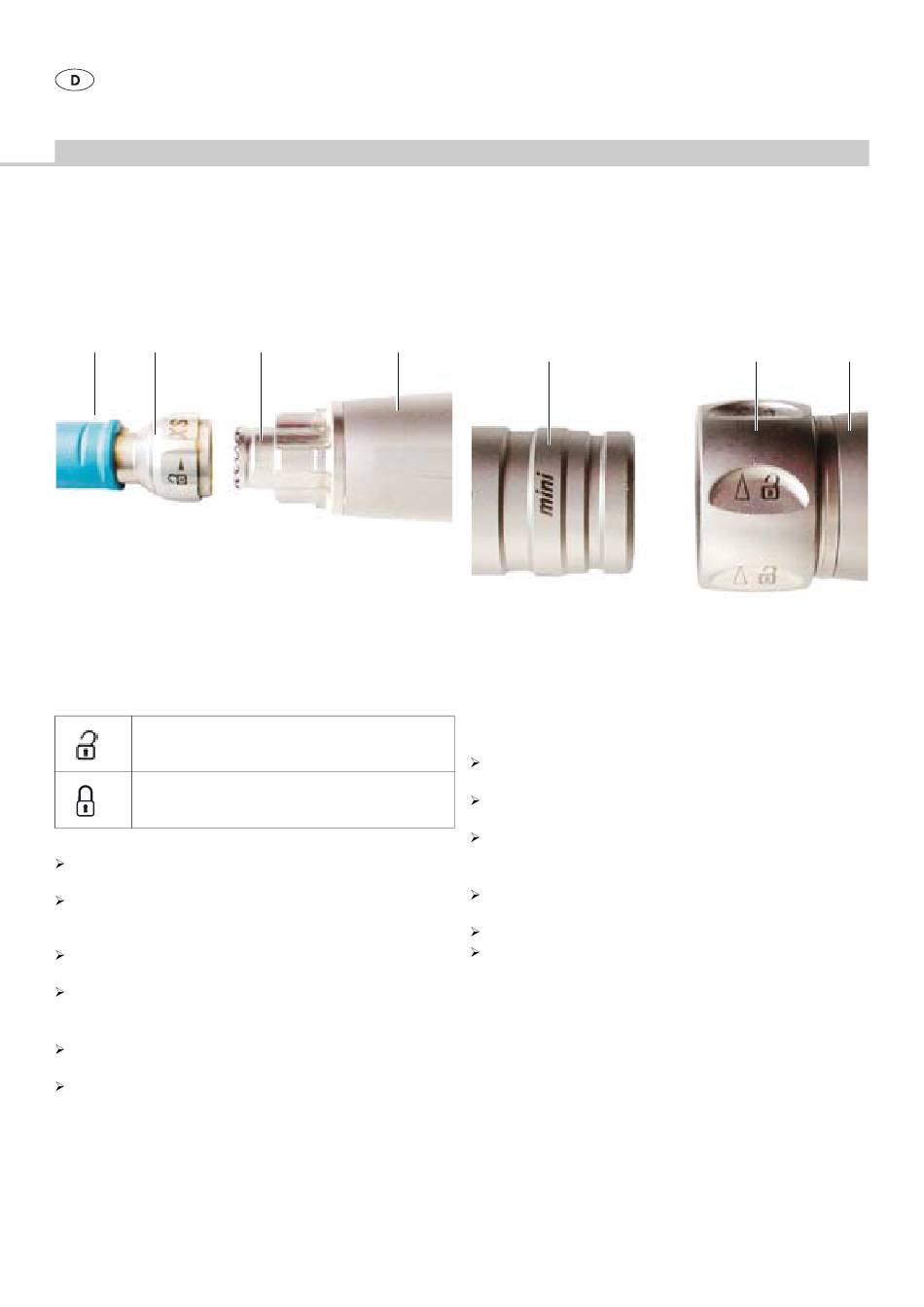

Hi-Line XS-Handstücke an High-Speed-Motoren GD676 und GD677
anschließen
A B
Abb. 17
Legende
A Handstück
B Schraubring
C Handstückkupplung
32 Motor
Symbol "Handstückentriegelung"
Symbol "Handstückverriegelung"
Kuppeln:
Schraubring B des Handstücks A bis zum Anschlag in Pfeilrichtung des
Symbols Handstückentriegelung drehen.
Handstück A so auf die Handstückkupplung C am Motor 32 stecken,
dass der Stift am Handstück in eine der Aussparungen an der Hand-
stückkupplung greift.
Schraubring B bis zum Anschlag in Pfeilrichtung des Symbols Hand-
stückverriegelung drehen.
Sicherstellen, dass der Schraubring B bis zum Anschlag festgezogen ist,
da er sich sonst während des Betriebs durch Vibrationen lösen kann.
Entkuppeln:
Schraubring B bis zum Anschlag in Pfeilrichtung des Symbols Hand-
stückentriegelung drehen.
Handstück A vom Motor 32 abnehmen.
72
C 32
mini-Line-Aufsätze an microspeed® uni mini 100 Motor GD674 und
microspeed® uni mini Pistolenhandstück GD684 anschließen
A
Abb. 18
Legende
A mini-Line-Aufsatz
B Spannring
C Antrieb
Kuppeln:
Spannring B am Antrieb C in Pfeilrichtung "Öffnen" bis zum Anschlag
drehen.
Kupplung des mini-Line-Aufsatzes A bis zum Anschlag in den Spann-
ring B am Antrieb C schieben.
Spannring B am Antrieb C entgegen der Pfeilrichtung "Öffnen" bis zum
Anschlag drehen.
Entkuppeln:
Spannring B am Antrieb C in Pfeilrichtung "Öffnen" bis zum Anschlag
drehen.
mini-Line-Aufsatz A aus dem Spannring B am Antrieb C ziehen.
Falls sich der Spannring B der Kupplung von Hand nicht lösen lässt, den
Hilfsschlüssel des Antriebs C verwenden.
B C
