2.4.12 Motoren

Motoren mit motorseitiger Steckverbindung
Hinweis
Zum Anschließen von Motoren mit motorseitiger Steckverbindung an die
Steuereinheit ist ein Motorkabel GD672 oder GD673 erforderlich!
Abhängig vom Anwendungsgebiet stehen fünf Motortypen mit den drei
Standard-Aesculap-Kupplungssystemen Hi-Line, micro-Line (Intra Kupp-
lungssystem gemäß DIN 13940 bzw. ISO 3964) und mini-Line zur Aus-
wahl.
Die Motoren können sowohl im Rechtslauf als auch im Linkslauf betrieben
werden. Bei Linkslauf gibt die Steuereinheit 1 ein akustisches Signal aus.
Zu den Leistungsdaten und einstellbaren Parametern der einzelnen
Motortypen, siehe Kapitel Technische Daten.
Bei Motortypen GD678 und GD679 besteht die Möglichkeit, ein Sägepro-
gramm zu wählen. Bei diesem Sägeprogramm wird die maximale Dreh-
zahlbereichsobergrenze auf 16 000 1/min begrenzt.
Motoren mit fest angeschlossenem Motorkabel GD682 und GD684
Hinweis
Die Motoren werden direkt an die Steuereinheit angeschlossen. Ein zusätz-
liches Motorkabel ist nicht erforderlich!
Zu den Leistungsdaten und einstellbaren Parametern der einzelnen Motor-
typen, siehe Kapitel Technische Daten.

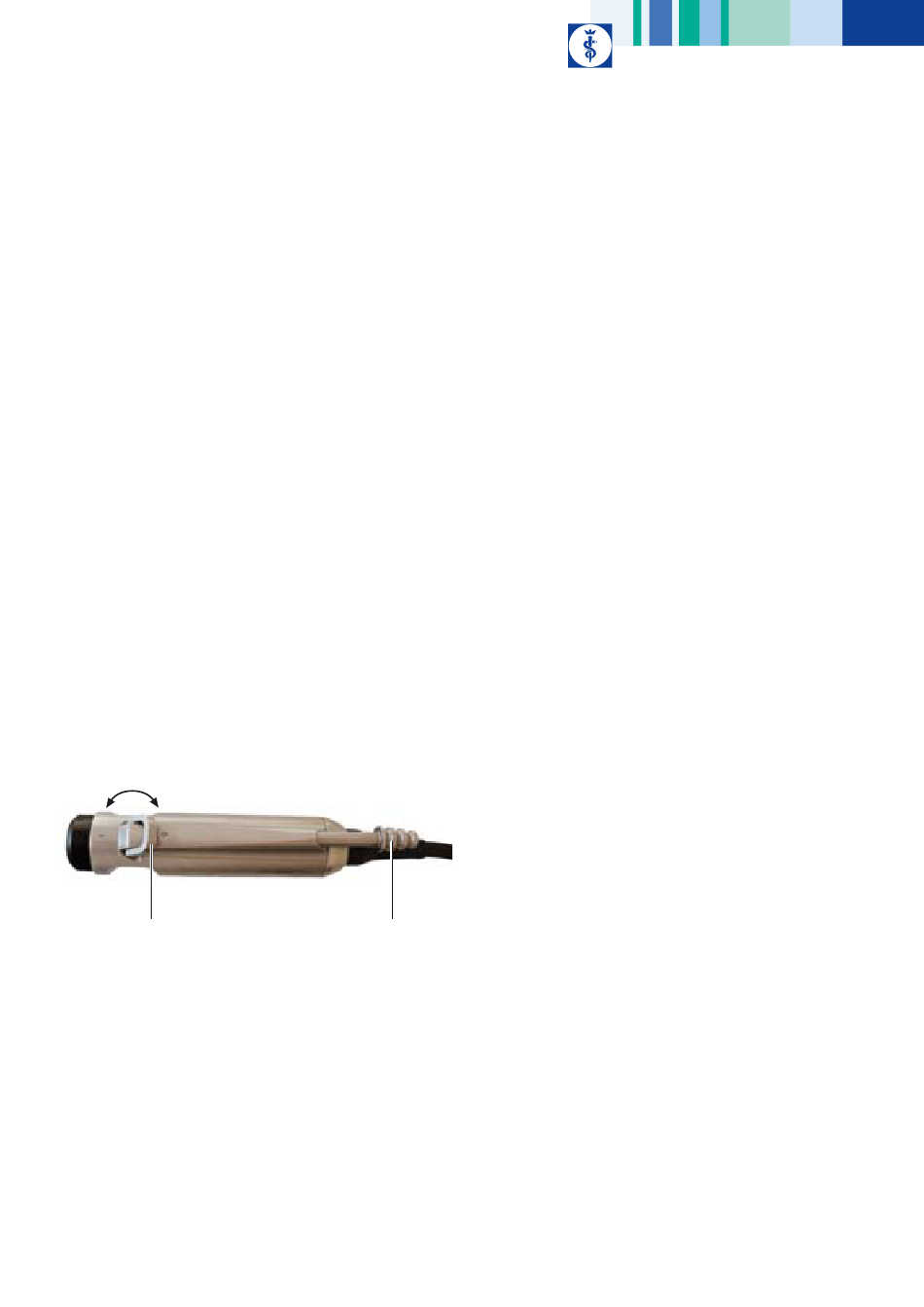

microspeed® uni Shaverhandstück GD682
36
Abb. 6
Legende
36 Saugregulierhebel:
Hebel zur stufenlosen Regulierung der Saugleistung
38 Schlaucholive:
Anschluss an den Chirurgiesauger mittels Saugschlauch
Hinweise
Gebrauchsanweisung der Schneidblätter TA011579 einhalten.
Nur Schneidblätter von Aesculap verwenden.
Bei Verwendung des Shaverhandstücks GD682 wird die Verwendung einer
Fußsteuerung GD671 und eines Chirurgiesaugers vorausgesetzt (z. B.
GF200 oder GF210).
Das Shaverhandstück GD682 kann verwendet werden, wenn:
• an der zweiten Motoranschlussbuchse ein Motor mit Motorkabel
GD673 angeschlossen ist, oder
• an der zweiten Motoranschlussbuchse ein Pistolenhandstück GD684
angeschlossen ist, oder
• an der zweiten Motoranschlussbuchse ein Motor mit Motorkabel
GD672 angeschlossen ist und der Motorfreigabeschalter dieses Kabels
auf "OFF" gestellt ist, oder
• nur ein Shaverhandstück GD682 an die Steuereinheit 1 angeschlossen
ist.
Für das Shaverhandstück GD682 gibt es zwei Arten von Schneidblättern:
Fräser- und Shaver-Schneidblätter.
Die Steuereinheit 1 erkennt, ob das aufgesteckte Schneidblatt ein Fräser-
oder Shaver-Schneidblatt ist und zeigt die entsprechende Betriebsart (Frä-
sen oder Shaven) im Display an.
Bei jedem Wechsel der Schneidblatt-Art wird ein akustisches Signal aus-
gegeben, während im Display das entsprechende Symbol im entsprechen-
den Motorbedienfeld erscheint.
Mit aufgestecktem Fräser-Schneidblatt kann im Rechts- und im Linkslauf,
jedoch nicht im oszillierenden Betrieb gearbeitet werden. Die maximale
Drehzahlbereichsobergrenze wird auf 8 000 1/min begrenzt. Das Symbol
für Betriebsart "Fräsen" erscheint im Motorbedienfeld.
Mit aufgestecktem Shaver-Schneidblatt kann sowohl im Rechts- und
Linkslauf als auch im oszillierenden Betrieb gearbeitet werden. Die maxi-
male Drehzahlbereichsobergrenze wird auf 5 000 1/min begrenzt. Das
Symbol für Betriebsart "Shaven" erscheint im Motorbedienfeld.
