micro-Line-Handstücke an Low-Speed-Motoren GD678 und GD679
anschließen
A

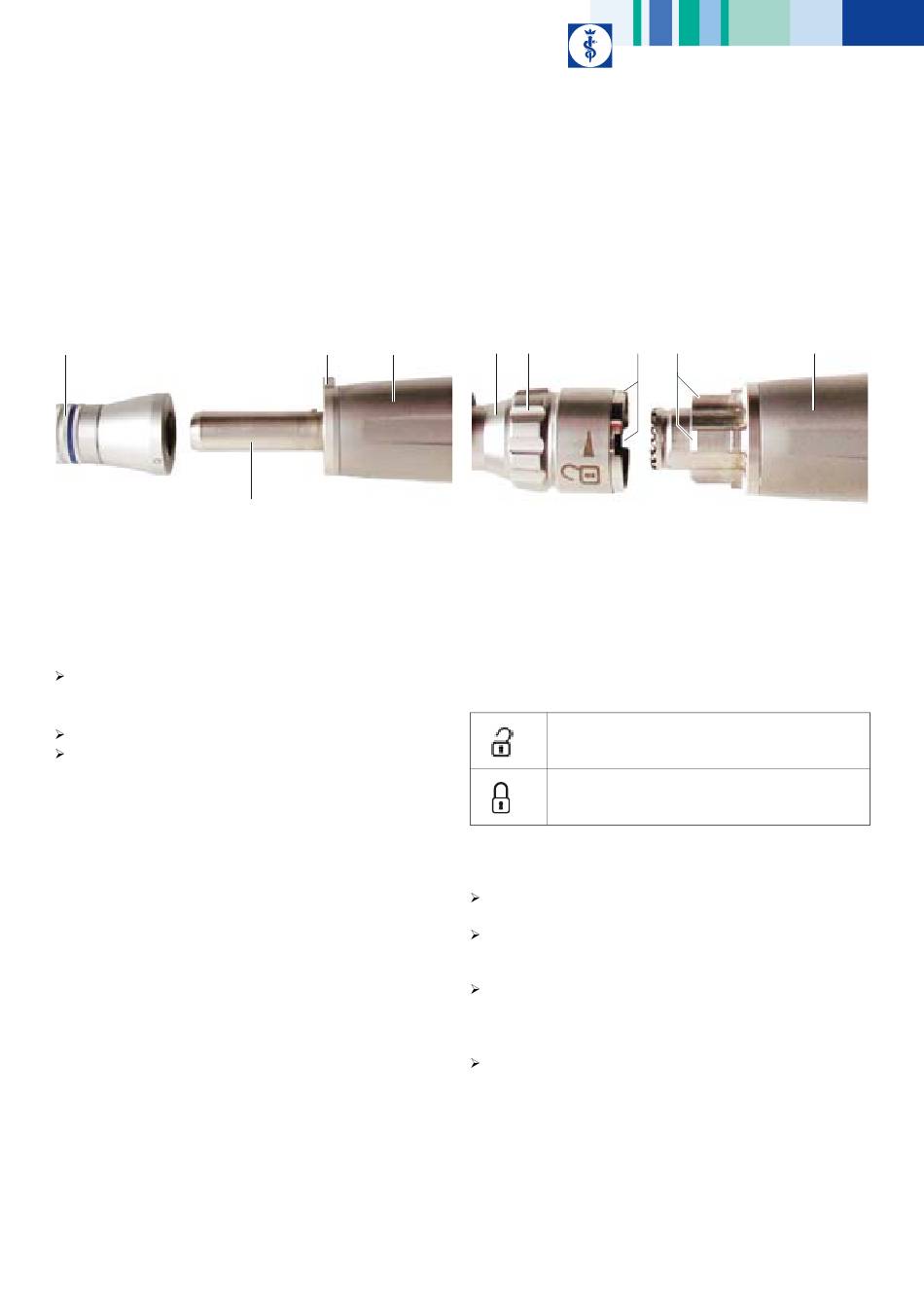

Abb. 15
Legende
A Handstück
B Raste
C Zentrieransatz
32 Motor
Handstück A kuppeln:
Handstück A auf Zentrieransatz C stecken.
Das Handstück A rastet ein.
Am Motor 32 ziehen, um ein sicheres Kuppeln zu prüfen.
Handstück A entkuppeln:
Raste B drücken und Handstück A abziehen.
B 32
C
Hi-Line-Handstücke an High-Speed-Motoren GD676 und GD677
anschließen
A B C
Abb. 16
Legende
A Handstück
B Schraubring
C Aussparung
D Rastnasen
32 Motor
Symbol "Handstückentriegelung"
Symbol "Handstückverriegelung"
Das Handstück A kann in verschiedenen Stellungen auf den Motor 32 ge-
kuppelt werden.
Kuppeln:
Handstück A entriegeln: Schraubring B bis zum Anschlag in Pfeilrich-
tung des Symbols "Handstückentriegelung" drehen.
Handstück A kuppeln: Handstück A in der gewünschten Stellung auf
den Motor 32 stecken, so dass die Rastnasen D des Motors 32 in die
Aussparungen C am Handstück A greifen.
Handstück A verriegeln: Schraubring B in Pfeilrichtung des Symbols
"Handstückverriegelung" bis zum Anschlag drehen (da er sich sonst
während des Betriebs durch Vibrationen lösen kann).
Entkuppeln:
Handstück entkuppeln: Schraubring B bis zum Anschlag in Pfeilrich-
tung des Symbols "Handstückentriegelung" drehen und Handstück A
abziehen.
D 32
