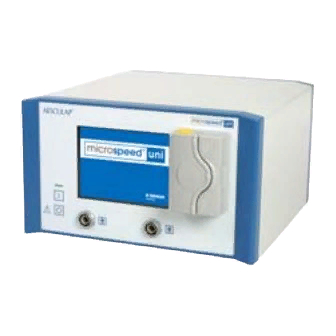

Aesculap Power Systems
microspeed® uni
Instructions for use
microspeed® uni motor system
Gebrauchsanweisung
microspeed® uni-Motorensystem
Mode d'emploi
voir www.aesculap-extra.net
Instrucciones de manejo
ver www.aesculap-extra.net
Istruzioni per l'uso
vedere www.aesculap-extra.net
Instruções de utilização
ver www.aesculap-extra.net
Gebruiksaanwijzing
zie www.aesculap-extra.net
Bruksanvisning
se www.aesculap-extra.net
Käyttöohjeet
ks. www.aesculap-extra.net
Инструкция по примению
смотри www.aesculap-extra.net

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the microspeed uni and is the answer not in the manual?

Questions and answers

Related Manuals for B. Braun microspeed uni

Summary of Contents for B. Braun microspeed uni

  • Page 1 Aesculap Power Systems microspeed® uni Instructions for use microspeed® uni motor system Gebrauchsanweisung microspeed® uni-Motorensystem Mode d’emploi voir www.aesculap-extra.net Instrucciones de manejo ver www.aesculap-extra.net Istruzioni per l’uso vedere www.aesculap-extra.net Instruções de utilização ver www.aesculap-extra.net Gebruiksaanwijzing zie www.aesculap-extra.net Bruksanvisning se www.aesculap-extra.net Käyttöohjeet ks.
  • Page 3 30 28...

  • Page 4: Table Of Contents

    Aesculap Power Systems microspeed® uni motor system Legend Contents Captions first foldout page: Control unit Safe handling ......... 3 Product description .

  • Page 5: Safe Handling

    Processing ......... . . 38 Spare parts .

  • Page 6: Product Description

    Aesculap Power Systems microspeed® uni motor system 2. Product description 2.4 Mode of operation The microspeed® uni motor system comprises the following components: • Control unit with coolant pump, for universal application • Two motor cables (with or without hand control) 2.1 System components •...

  • Page 7: Control Fields On The Display

    2.4.3 Control fields on the display 2.4.4 Motor control fields Fig. 2 Fig. 1 Legend A Status display and control key for releasing (symbol highlighted by Legend green background)/locking the pump A Motor control field(s) B Activation mode indicator: hand control or foot control B Pump control field C Present motor speed range upper limit setting C Instruction menu...

  • Page 8: Pump Control Field

    Aesculap Power Systems microspeed® uni motor system A motor control field is displayed as an active control field when the motor 2.4.6 Instruction menu assigned to the motor control field: Note • is operated The Instruction menu can only be called up at the control unit. •...

  • Page 9: Overload Cut-Out

    2.4.9 Overload cut-out 2.4.11 Motor cable To protect the connected motors against thermal destruction, the system Risk of injury due to uncontrolled movement of skin features a separate motor temperature monitoring device. For this abrading handpiece GB280 in conjunction with a motor purpose, a temperature module is integrated in the device.
  • Page 10 Aesculap Power Systems microspeed® uni motor system microspeed® uni motor cable for foot control GD672 microspeed® uni motor cable with hand control GD673 Fig. 5 Legend Fig. 4 25 Motor release switch: Legend Position "ON": Motor released for operation Position "OFF": Motor locked against operation 30 Motor release switch 26 Hand control function button: Short actuation: Switching on/off the coolant pump...

  • Page 11: Motors

    2.4.12 Motors Notes Always observe the instructions for use of blades TA011579. Motors with motor-side plug connection Only use Aesculap blades. Shaver handpiece GD682 can only be used with foot control GD671 and a Note surgical suction device (e.g. GF200 or GF210). A motor cable GD672 or GD673 is required for connecting motors with Shaver handpiece GD682 can be used if: motor-side plug connection to the control unit!
  • Page 12 Aesculap Power Systems microspeed® uni motor system microspeed® uni mini pistol handpiece GD684 The oscillating or tapping mode can be deactivated again by pressing the upper trigger. After each power-up of the control unit and connection of the pistol handpiece, oscillating or tapping mode is always deactivated and needs to be activated anew via the pistol handpice.

  • Page 13: Foot Control Devices

    2.4.13 Foot control devices microspeed® uni foot control, two pedals, GD671 Notes The microspeed® uni motor system includes two different foot controls (GD668 and GD671). Only one foot control can be connected to control unit GD670 at any time. microspeed® uni foot control, one pedal, GD668 Fig.

  • Page 14: Symbols

    Aesculap Power Systems microspeed® uni motor system 2.5 Symbols 2.5.2 Symbols on foot control, motor cable and motor 2.5.1 Symbols on the control unit Foot control function button (Foot control GD668, GD671, motor cable GD673) Adhere to instructions for use Motor direction switch Selection of left or right rotation (Foot control GD668)

  • Page 15: Symbols In Display

    2.5.3 Symbols in display GD677 microspeed® uni Hi 100 motor (high-speed motor; 100 W; coupling system: Hi-Line (XS) connected Display symbols in the motor control fields If the motor can be activated (is released), the symbol is highlighted by a green background (Set) motor speed range upper limit (example: 20,000 1/min) Motor speed in 1/min...
  • Page 16 Aesculap Power Systems microspeed® uni motor system Oscillating or tapping mode active: "Pump ON" indicator and control key for activating the (only in connection with pistol handpiece GD684) pump Displayed when oscillating or tapping mode was released Active when, in connection with the selected motor, the in the Instruction menu and is activated through the pump is switched on via the function button (hand or pistol handpiece (by holding down the upper trigger for...

  • Page 17: Preparation And Setup

    3. Preparation and setup Legend Device support 15 Stacking cones Non-compliance with these rules will result in complete exclusion of any 16 Locking screw responsibility and liability on the part of Aesculap. Only one device may be mounted on the mobile stand at any time, always Observe the following regulations when setting up and operating the taking into consideration the stability of the mobile stand.

  • Page 18: Working With The Microspeed® Uni Motor System

    Aesculap Power Systems microspeed® uni motor system 4. Working with the microspeed® uni 4.1.2 Connecting the foot control to the control unit motor system Note Only necessary when using motor cable for foot control GD672 or shaver handpiece GD682. The foot control can not be used in combination with motor cable with Risk of infection and contamination! hand control GD673 and/or pistol handpiece GD684.

  • Page 19: Connecting The Tubing Set

    4.1.3 Connecting the tubing set Insert bottle holder 9 for the sterile fluid bottle into bottle holder mount 10. Note Insert the spike into the sterile fluid bottle. The tubing set is sterile! Sterile separation is carried out at the tubing. Mount the sterile fluid bottle at bottle holder 9.

  • Page 20: Connecting A Motor

    Aesculap Power Systems microspeed® uni motor system 4.1.5 Connecting a motor (GD674, GD676, GD677, GD678 4.1.7 Connecting handpieces/attachments/blades and GD679) to the motor cable Risk of injury due to uncontrolled movement of skin abrading handpiece GB280 in connection with motor cable with hand control GD673! WARNING Use skin abrading handpiece GB280 only with motor...
  • Page 21 Connecting micro-Line handpieces to low-speed motors GD678 and Connecting Hi-Line handpieces to high-speed motors GD676 and GD679 GD677 Fig. 15 Fig. 16 Legend Legend A Handpiece A Handpiece B Catch B Threaded ring C Centering lug C Recess 32 Motor D Lugs To couple handpiece A: 32 Motor...
  • Page 22 Aesculap Power Systems microspeed® uni motor system Connecting Hi-Line XS handpieces to high-speed motors GD676 and Connecting mini-Line attachments to microspeed® uni mini 100 GD677 motor GD674 and microspeed® uni mini pistol handpiece GD684 Fig. 17 Legend Fig. 18 A Handpiece B Threaded ring Legend C Handpiece coupling...
  • Page 23 Connecting protective sleeve GD684225 to microspeed® uni mini Coupling the blades to shaver handpiece GD682 pistol handpiece GD684 Risk of injury and material damage due to inappropriate use of the blades! Always follow the safety advice and information given in WARNING the respective instructions for use.

  • Page 24: Function Checks

    Aesculap Power Systems microspeed® uni motor system Uncoupling a blade from the shaver handpiece 4.2 Function checks Prior to each use, inspect the entire unit for functionality and proper condition. Verify that all components to be used function properly and are properly connected.

  • Page 25: Safe Operation

    4.3 Safe operation Changing the settings in the Device settings menu on the control unit Risk of injury caused by inadvertent activation of the motor! Secure any motors that are not actively operated WARNING against inadvertent activation through foot or hand control.
  • Page 26 Aesculap Power Systems microspeed® uni motor system Setting the coolant pump delivery rate To reduce the motor speed range upper limit: Coolant pump 4 is activated and deactivated via the control key in the – press left pedal 20 when using foot control GD671. respective motor control field.
  • Page 27 Selecting the saw program (only for motors GD678 and GD679) Activating a motor through foot control To activate right rotation: Notes – press right pedal 19 when using foot control GD671. These motors support an additional saw program. The maximum motor –...

  • Page 28: Setting Up And Operating The Microspeed® Uni Shaver Handpiece Gd682

    Aesculap Power Systems microspeed® uni motor system 4.3.2 Setting up and operating the microspeed® uni shaver With a reamer blade coupled, the motor can be operated in right or left rotation, but not in oscillating mode. The maximum speed is limited to handpiece GD682 8,000 1/min.
  • Page 29 Changing the motor speed range upper limit Activating a shaver handpiece through foot control The motor speed range upper limit display for the motor is flashing in the Notes motor control field. With the “Reaming” operating mode selected, the handpiece can be To increase the motor speed range upper limit: press right pedal 19.

  • Page 30: Setting Up And Operating The Microspeed® Uni Mini Pistol Handpiece Gd684

    Aesculap Power Systems microspeed® uni motor system Setting the suction control device 4.3.3 Setting up and operating the microspeed® uni mini pistol handpiece GD684 Risk of injury and damage due to long Kirschner wires! Use a sleeve when working with long Kirschner wires. WARNING Notes Fig.
  • Page 31 Setting/activating the coolant pump delivery rate Selecting Oscillating or tapping mode in the Instruction menu Coolant pump 4 is activated and deactivated via the control key in the Call up Instruction menu in display 2: press control key “Instruction respective motor control field. menu”...
  • Page 32 Aesculap Power Systems microspeed® uni motor system Call up menu “Motor settings”: press control key “Motor” (arrow A) in To pre-select “Oscillating or tapping mode”: press control key B. the “Settings” field. Save selection: press control key C. Exit the Instruction menu: press control key D. The symbol “Display for oscillating or tapping mode"...
  • Page 33 Activating the pistol handpiece Oscillating or tapping mode For selecting the Oscillating or tapping mode in the Instruction menu, see chapter Selecting Oscillating or tapping mode in the Instruction menu. To activate the Oscillating or tapping mode: press and hold down upper trigger 34 for three seconds. Control unit 1 issues an acoustic signal.

  • Page 34: Settings In The Instruction Menu

    Aesculap Power Systems microspeed® uni motor system To deactivate the Oscillating or tapping mode: To call up submenus: press and hold down upper trigger 34 for three seconds. press the respective control keys. Control unit 1 issues an acoustic signal. Fig.

  • Page 35: Submenu Information On The Error Conditions Shown On The Display

    4.4.1 Submenu information on the error conditions shown on 4.4.2 Submenu Device-specific settings the display Device-specific settings are: Press control key “Info error list” in menu “Information/Setting”. • Language setting • Volume of acoustic alarm/notification signal Press control key “Device setting” in menu “Information/Setting”. Fig.
  • Page 36 Aesculap Power Systems microspeed® uni motor system Language setting Setting the volume of acoustic alarm/notification signals Press control key “Language” in submenu “Setting”. Press control key “Setting” in submenu “Device setting”. Fig. 37 Fig. 36 Legend Legend A Qualitative bar display of the volume to be set A Control key for language display: B Control keys “Change volume”...

  • Page 37: Submenu Motor (Type)-Specific Settings

    4.4.3 Submenu Motor (type)-specific settings Motor (type)-specific settings GD674, GD676, GD677, GD678, GD679 This submenu allows specific settings for every motor type described in For these motor types, the slow-down and speed-up ramps can be the present instructions for use. adjusted.
  • Page 38 Aesculap Power Systems microspeed® uni motor system Motor (type)-specific settings shaver handpiece GD682 Setting the oscillation frequency and speed-up ramp for oscillating operation in the “Shaving” mode: The following settings are available for the shaver handpiece: • Slow-down and speed-up ramps •...
  • Page 39 Motor (type)-specific settings pistol handpiece GD684 K Control keys for changing the speed-up ramp Qualitative bar display of the speed-up ramp to be set The following settings are available for the pistol handpiece: To set the rotation angle for Oscillating or tapping mode: •...

  • Page 40: Processing

    Aesculap Power Systems microspeed® uni motor system 5. Processing 5.1 Processing the microspeed® uni control unit with cooling unit GD670 and microspeed® uni foot control devices GD668/GD671 Note Observe all relevant national regulations and standards with regard to Damage to, or destruction of the product caused by processing.

  • Page 41: Manual Cleaning/Disinfecting

    5.1.2 Manual cleaning/disinfecting 5.2 Processing the microspeed® uni motors GD674, GD676, GD677, GD678, GD679 and motor cables Apply cleaning and disinfectant solution. GD672 and GD673 Wipe away cleaning and disinfectant solution with a sponge or cloth that has been moistened in clean water. 5.2.1 Preparations Inspect surfaces, cavities, lumens and openings for visible debris.

  • Page 42: Mechanical Cleaning/Disinfecting

    Aesculap Power Systems microspeed® uni motor system 5.2.3 Mechanical cleaning/disinfecting 5.2.4 Manual cleaning/disinfecting Use an appropriate neutral, alkaline or mildly alkaline cleaning/ Pre-cleaning disinfecting agent according to the manufacturer’s instructions. Thoroughly pre-rinse under running water. Do not clean the product by ultrasound treatment under any circumstances.

  • Page 43: Sterilization Method And Parameters

    5.2.7 Sterilization method and parameters 5.2.10 Maintenance To ensure reliable operation, Aesculap recommends that maintenance be performed after 300 reprocessing cycles, at least once per year. Damage to motor cables GD672 and GD673 caused by For services to this end, please contact your national B. Braun/Aesculap sterilization in sterilizers of small volume! Hot wall agency, see chapter Technical Service.

  • Page 44: Manual Cleaning/Disinfecting

    Aesculap Power Systems microspeed® uni motor system 5.3.3 Manual cleaning/disinfecting 5.3.6 Sterilization method and parameters Use an appropriate neutral, alkaline or mildly alkaline cleaning/ disinfecting agent according to the manufacturer’s instructions. Do Damage to motor cables GD672 and GD673 caused by not immerse the product in any fluid.

  • Page 45: Maintenance

    5.3.9 Maintenance 5.4.3 Mechanical cleaning/disinfecting To ensure reliable operation, Aesculap recommends the shaver handpiece GD682 to be serviced after 300 processing cycles or at least once a year. For the respective services, please contact your national B. Braun/ Aesculap agency, see chapter Technical Service. 5.4 Processing the microspeed®...

  • Page 46: Manual Cleaning/Disinfecting

    Aesculap Power Systems microspeed® uni motor system 5.4.4 Manual cleaning/disinfecting 5.4.7 Sterilization method and parameters Do not clean the product by ultrasound treatment under any circumstances. Damage to the pistol handpiece caused by sterilization Use an appropriate neutral, alkaline or mildly alkaline cleaning/ in sterilizers of insufficient volume! Hot wall surfaces disinfecting agent according to the manufacturer’s instructions.

  • Page 47: Maintenance

    5.4.10 Maintenance To ensure reliable operation, Aesculap recommends the product to be serviced after every 300 processing cycles or at least once a year. For services to this end, please contact the B. Braun/Aesculap agency in your country, see chapter Technical Service. 6.

  • Page 48: Troubleshooting List

    Aesculap Power Systems microspeed® uni motor system 7. Troubleshooting list 7.1 Malfunctions with error numbers As soon as an error status is detected, an error window will pop up on the display and an acoustic warning will be issued. In the event a malfunction cannot be remedied as described below: Have component(s) repaired by the manufacturer.
  • Page 49 Malfunction Message displayed Cause Detection/Remedy Error 6 Error 6 – Motor Speed request through foot or hand control Connect a motor to the control unit while no motor is connected to the control unit Motor defective Replace motor Motor cable GD672 or GD673 defective Replace motor cable Error 6 –...

  • Page 50: Other Malfunctions

    Aesculap Power Systems microspeed® uni motor system 7.2 Other malfunctions Malfunction Cause Finding Remedy The motor does not run No power to control unit Control unit not connected to Connect control unit to mains mains power or not switched on power, and switch it on (Power ON indicator dark, black display)

  • Page 51: Fuse Change

    7.3 Fuse change 9. Accessories/Spare parts Fatal injury from electric shock! Open components can hold life-threatening mains voltage. 9.1 Accessories DANGER Pull the mains plug before replacing the fuse sets. 9.1.1 microspeed® uni motors, motor cables and foot control Allowable fuses: devices 2 x IEC 127 - T 6.3 A breaking capacity H (1 500 A) Unplug the device before changing the fuses!

  • Page 52: Power Cord

    Aesculap Power Systems microspeed® uni motor system 9.1.4 Power cord 10. Technical specifications Approved in Color Length (in m) Art. no. Europe black TE780 10.1 Classification acc. to directive 93/42/EEC Europe black TE730 black TE734 Art. no. Designation Class USA, Canada, Japan gray TE735 Ι...

  • Page 53: Microspeed® Uni Control Unit With Cooling Unit Gd670

    10.2 microspeed® uni control unit with cooling unit Parameter Setting/Status GD670 Motor type-specific standard settings for Standard speed-up ramps Mains voltage ranges 100-120 V~ (4.2-3.2 A) Motor type-specific standard settings for Standard (Current intake) 220–240 V~ (1.7–1.5 A) slow-down ramps Frequency 50-60 Hz Pump operation...

  • Page 54: Low-Speed Motor With Mini-Line Coupling

    Aesculap Power Systems microspeed® uni motor system 10.3.2 Low-speed motor with mini-Line coupling 10.5 microspeed® uni shaver handpiece GD682 Note Art. no. Power output (in W) Design The speed figures refer to tool speeds. GD674 Standard Tool speeds/Setting Shaving mode Motor speeds/setting Parameter Speed/Setting...

  • Page 55: Microspeed® Uni Mini Pistol Handpiece Gd684

    10.6 microspeed® uni mini pistol handpiece GD684 11. Disposal Motor speeds/setting Note Parameter Speed/Setting The user institution is obliged to process the product before its disposal, see chapter Processing. Step width for speed range upper limit setting 1,000 1/min Always adhere to national regulations when disposing of or recycling the (for speed range product or its components! upper limits below...
