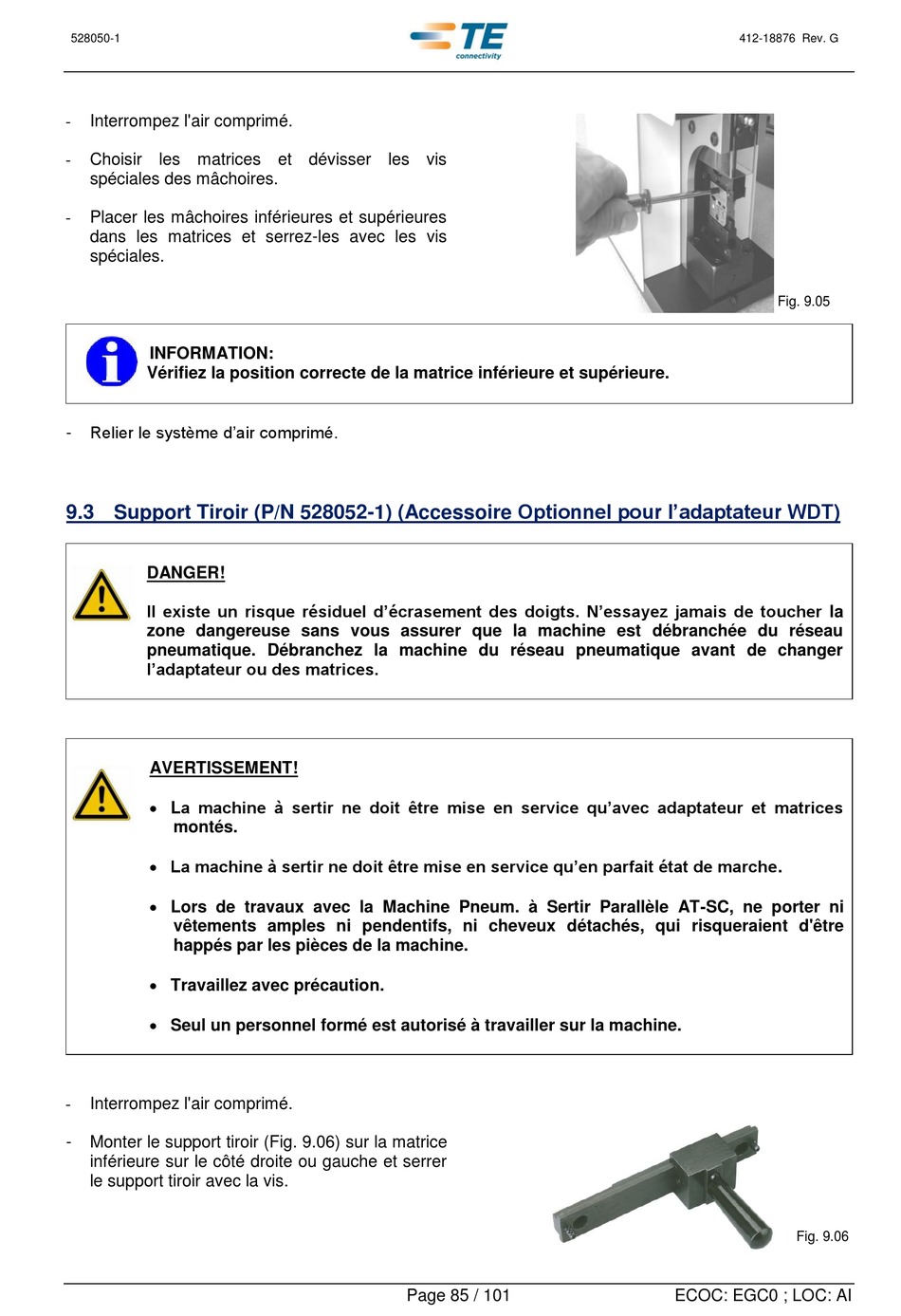

Support Tiroir (P/N 528052-1) (Accessoire Optionnel Pour L'adaptateur Wdt) - TE Connectivity AT-SC Operating Instructions Manual

528050-1
Interrompez l'air comprimé.
-
Choisir les matrices et dévisser les vis
-
spéciales des mâchoires.
Placer les mâchoires inférieures et supérieures
-
dans les matrices et serrez-les avec les vis
spéciales.
INFORMATION:
Vérifiez la position correcte de la matrice inférieure et supérieure.
Relier le système d'air comprimé.
-

9.3 Support Tiroir (P/N 528052-1) (Accessoire Optionnel pour l'adaptateur WDT)

DANGER!
Il existe un risque résiduel d'écrasement des doigts. N'essayez jamais de toucher la
zone dangereuse sans vous assurer que la machine est débranchée du réseau
pneumatique. Débranchez la machine du réseau pneumatique avant de changer
l'adaptateur ou des matrices.
AVERTISSEMENT!
 La machine à sertir ne doit être mise en service qu'avec adaptateur et matrices
montés.
 La machine à sertir ne doit être mise en service qu'en parfait état de marche.
 Lors de travaux avec la Machine Pneum. à Sertir Parallèle AT-SC, ne porter ni
vêtements amples ni pendentifs, ni cheveux détachés, qui risqueraient d'être
happés par les pièces de la machine.
 Travaillez avec précaution.
 Seul un personnel formé est autorisé à travailler sur la machine.
Interrompez l'air comprimé.
-
- Monter le support tiroir (Fig. 9.06) sur la matrice
inférieure sur le côté droite ou gauche et serrer
le support tiroir avec la vis.
Page 85 / 101
412-18876 Rev. G
Fig. 9.05
Fig. 9.06
ECOC: EGC0 ; LOC: AI
